Bk hk hm, Hinterrad, Rear wheel – KTM Sportmotorcycle 85 SX Benutzerhandbuch
Seite 23: Seite, Hinterrad rear wheel 85

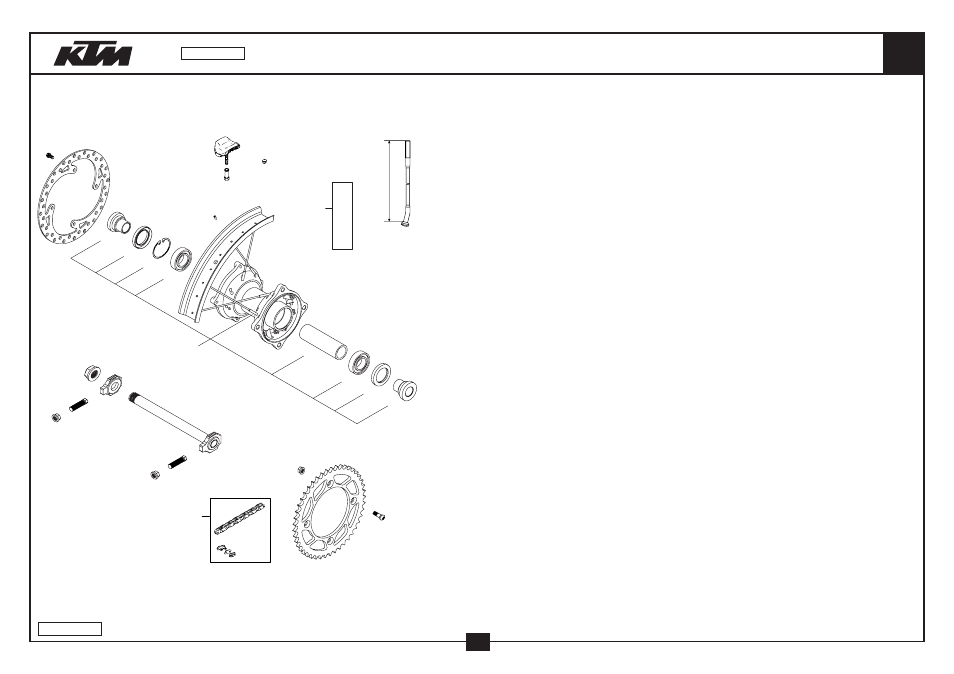

HINTERRAD
REAR WHEEL
85
bk
bl
bn
bn
bo
bo
bp
bq
bq
dk
dk
ek
ek
fl
fm
fn
gk
gm
gp
gq
hk
hm
io
ip
ir
it
jk
jl
1
bk
hk
hm
hn
hn
03-470.10.0
21
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
470.10.001.044
HINTERRAD ET 85 SX 14“ 03
REAR WHEEL SP 85 SX 14“ 03
1
1
470.10.001.144
HINTERRAD ET 85 SX 15“ 03
REAR WHEEL SP 85 SX 15“ 03
X
1
470.10.001.244
HINTERRAD ET 85 SX 16“ 03
REAR WHEEL SP 85 SX 16“ 03
1
10
470.10.010.044/96 HINTERRADNABE KPL. 85 SX 03
REAR WHEEL HUB CPL. 85 SX 03
1
11
470.10.011.000
LAGERDISTANZROHR HINTEN 03
BEARING SPACER TUBE 85 SX 03
1
13
0760 324771
WELLENDICHTRING 32X47X7 BSL
SHAFT SEAL RING 32X47X7 BSL
2
14
0625 060058
RILLENKUGELL.6005 DDU2CG23S6NM
GR.BALL BEAR.6005 DDU2CG23S6NM
2
15
0472 047175
SICHERUNGSRING DIN0472-47X1,75
CIRCLIP DIN0472-47X1,75
1
16
546.10.016.000
BÜCHSE FÜR NABE
BUSHING FOR HUB
2
30
584.14.030.000
SK-BUNDMUTTER M10X1,25 SW=13
HH COLLAR NUT M10X1,25 WS=13
2
40
503.04.040.000
SCHRAUBE M10X1,25X40 SW=10
SPEC. SCREW M10X1,25X40 WS=10
2
51
470.10.051.044
KETTENRAD 44-Z 85 SX 03
REAR SPROCKET 44-T 85 SX 03
X
51
470.10.051.045
KETTENRAD 45-Z 85 SX 03
REAR SPROCKET 45-T 85 SX 03
X
51
470.10.051.046
KETTENRAD 46-Z 85 SX 03
REAR SPROCKET 46-T 85 SX 03
1
51
470.10.051.047
KETTENRAD 47-Z 85 SX 03
REAR SPROCKET 47-T 85 SX 03
X
51
470.10.051.048
KETTENRAD 48-Z 85 SX 03
REAR SPROCKET 48-T 85 SX 03
X
51
470.10.051.049
KETTENRAD 49-Z 85 SX 03
REAR SPROCKET 49-T 85 SX 03
X
51
470.10.051.050
KETTENRAD 50-Z 85 SX 03
REAR SPROCKET 50-T 85 SX 03
X
52
545.10.052.100
KETTENRADSCHR. M8X26 ISK SW=6
SPROCKET SCREW-AH M8X26 WS=6
4
53
543.10.086.200
STOVER-FLANSCHMUTTER M8 10.9
SELF LOCKING NUT M8 10.9
4
60
470.10.060.000
BREMSSCHEIBE HINTEN D=200MM 03
BRAKE DISC REAR D=200MM 03
1
62
590.09.062.013
SONDERSCHRAUBE M6X13 SW=8 10.9
SPECIAL SCREW M6X13 WS=8 10.9
4
65
470.10.165.124
KETTE 124 ROLLEN 85 SX
CHAIN 124 ROLLS 85 SX
1
66
470.10.166.000
KETTENSCHLOSS 85 SX
MASTER LINK 85 SX
1
70
470.10.070.000
FELGE HINTEN AL4 14X1,60-32 03
RIM REAR AL4 14X1,60-32 03
1
70
470.10.070.100
FELGE HINTEN AL4 15X1,60-32 03
RIM REAR AL4 15X1,60-32 03
X
70
470.10.070.200
FELGE HINTEN AL4 16X1,85-32 03
RIM REAR AL4 16X1,85-32 03
X
72
470.10.072.148
SPEICHE HI. 14“ 4/3,5/4-148 03
SPOKE REAR 14“ 4/3,5/4-148 03
32
72
470.10.072.162
SPEICHE HI. 15“ 4/3,5/4-162 03
SPOKE REAR 15“ 4/3,5/4-162 03
X
72
470.10.072.171
SPEICHE HI. 16“ 4/3,5/4-171 03
SPOKE REAR 16“ 4/3,5/4-171 03
X
73
503.09.072.000
SPEICHENNIPPEL M4,5X0,75 8X21
SPOKE NIPPLE M4,5X0,75 8X21
32
84
503.10.084.000
KETTENSPANNER RECHTS 2000
CHAIN TENSIONER R/S 2000
1
85
470.10.085.044
STECKACHSE HI. KPL. 85 SX 2003
AXLE REAR CPL. 85 SX 2003
1
87
503.10.099.000
SK-MUTTER M20X1,5 ‘98
HEXAGON NUT M20X1,5 ‘98
1
89
550.03.135.000
BLINDSTOPFEN FÜR FELGE
PLUG FOR RIM
X
90
503.10.090.050
MUTTER FÜR REIFENHALTER ‘96
NUT FOR WHEEL HOLDER ‘96
1
91
510.09.100.100
REIFENHALTER VM1 (1,60“)
RIM LOCK VM1 (1,60“)
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-470.10.0
2004
