Seite 30

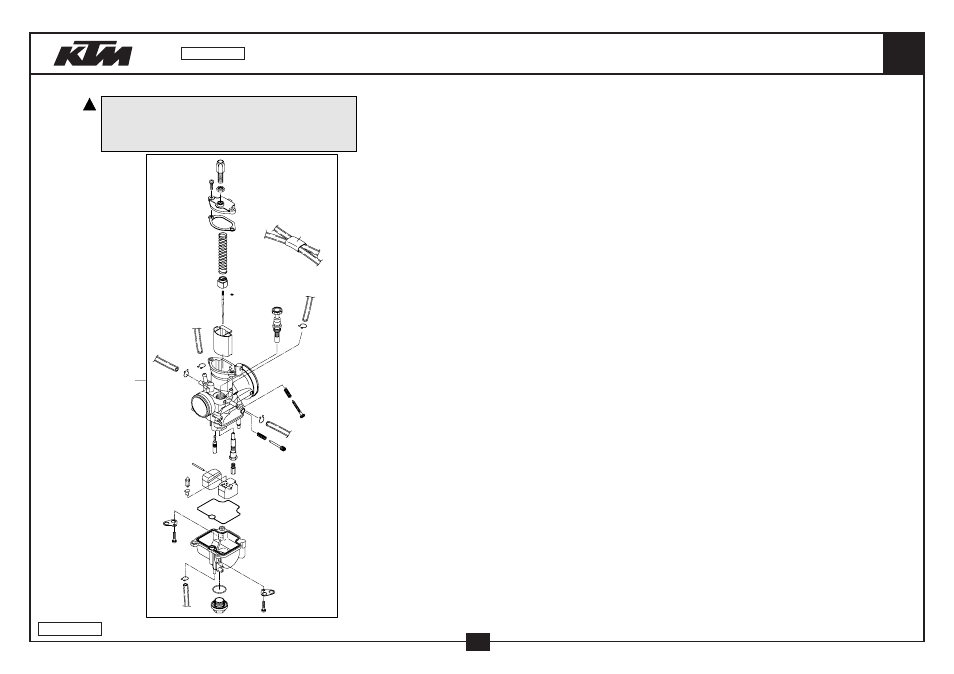

VERGASER KEIHIN PWK 28
CARBURETOR KEIHIN PWK 28
85
1
2
7
8
9
bk
bl
bm
bm
bn
bo
bp
br
bs
bt
ck
cl
cm
cn
cp
cq
cr
cs
ct
dk
dl
do
dp
dr
ds
ds
ds
ds
ek
ek
ek
eo
eq
eq
eq
eq
ACHTUNG !!!
Vor dem Einbau des Vergasers, Bedüsung kontrollieren.
CAUTION !!!
Before mounting the carburetor, check the jetting.
03-470.31.0
28
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
470.31.001.000
VERGASER KEIHIN PWK 28 2003
CARBURETOR KEIHIN PWK 28 2003
1
2
546.31.245.000
STARTKOLBEN KPL.
STARTER PISTON CPL.
1
7
545.31.607.045
LEERLAUFDÜSE GR.45 KEIHIN
IDLE JET 45 KEIHIN
1
8
573.31.008.000
STIFT SCHWIMMER
ARM PIN FLOAT
1
9
470.31.009.000
SCHWIMMER KPL. PWK28 03
FLOAT CPL. PWK28 03
1
10
470.31.010.000
SCHWIMMERGEHÄUSEDICHTUNG
FLOAT CHAMBER GASKET
1
11
470.31.011.000
SCHWIMMERGEHÄUSE PWK28 03
FLOAT CHAMBER PWK28 03
1
12
545.31.612.100
HALTEBLECH F. ENTLÜFTUNGSSCHL.
RETAINING PLATE FOR BLEEDER
2
13
0770 180230
O-RING 18,00X2,30 NBR 70
O-RING 18,00X2,30 NBR 70
1
14
573.31.014.000
VERSCHLUSSCHRAUBE
HOLDING BOLT
1
15
545.31.615.000
FEDER FÜR STELLSCHRAUBE
SPRING FOR ADJUSTMENT SCREW
1
17
545.31.617.000
STELLSCHRAUBE
ADJUSTMENT SCREW
1
18
546.31.118.000
FEDER
SPRING
1
19
546.31.219.100
STELLSCHRAUBE M 5
ADJUSTMENT SCREW M 5
1
20
470.31.020.000
SCHWIMMERNADEL KPL.
FLOAT NEEDLE CPL.
1
21
470.31.021.000
NADELDÜSE
NEEDLE JET
1
22
470.31.022.000
KLAMMER SCHWIMMERNADEL
CLIP FOR FLOAT VALVE
1
23
545.31.623.115
HAUPTDÜSE GR.115 KEIHIN
MAIN JET 115 KEIHIN
X
23
545.31.623.118
HAUPTDÜSE GR.118 KEIHIN
MAIN JET 118 KEIHIN
1
23
545.31.623.120
HAUPTDÜSE GR.120 KEIHIN
MAIN JET 120 KEIHIN
X
23
545.31.623.122
HAUPTDÜSE GR.122 KEIHIN
MAIN JET 122 KEIHIN
X
25
545.31.625.000
STELLSCHRAUBE M 6X0,75
ADJUSTMENT SCREW M 6X0,75
1
26
520.31.126.000
SK.MUTTER M 6X0,75 DIN0439
HEXAGON NUT M 6X0,75 DIN0439
1
27
470.31.027.000
VERGASERDECKEL PWK28 03
CARBURETOR COVER PWK28 03
1
28
470.31.028.000
VERGASERDECKELDICHTUNG PWK28
CARBURETOR COVER GASKET PWK28
1
29
545.31.629.000
KLEMMFEDER
CLIP FOR JET NEEDLE
1
30
470.31.030.000
GASSCHIEBERFEDER
THROTTLE VALVE SPRING
1
31
470.31.031.000
FEDERTASSE
SPRING CAP
1
34
470.31.034.000
DÜSENNADEL N5HG KEIHIN
JET NEEDLE N5HG KEIHIN
1
34
470.31.034.100
DÜSENNADEL N5HF KEIHIN
JET NEEDLE N5HF KEIHIN
X
34
470.31.034.200
DÜSENNADEL N5HH KEIHIN
JET NEEDLE N5HH KEIHIN
X
35
470.31.035.000
GASSCHIEBER 3,5
THROTTLE VALVE 3,5
1
37
520.31.137.001
PVC-SCHLAUCH 3X5MM
PVC-HOSE 3X5MM
0,33
38
310.07.007.101
PVC-SCHLAUCH 4X6MM
PVC-HOSE 4X6MM
2,2
40
0016 040163
SK.BUNDSCHRAUBE M 4X16 SW=6
HH COLLAR SCREW M 4X16 WS=6
4
44
470.31.084.000
PLASTIK-KLAMMER
PLASTIC-CLIP
1
46
545.31.696.000
KLAMMER 6 MM
CLAMP 6 MM
5
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
03-470.31.0
2004
