KTM Sportmotorcycle 85 SX - Handbuch (Seite 28)

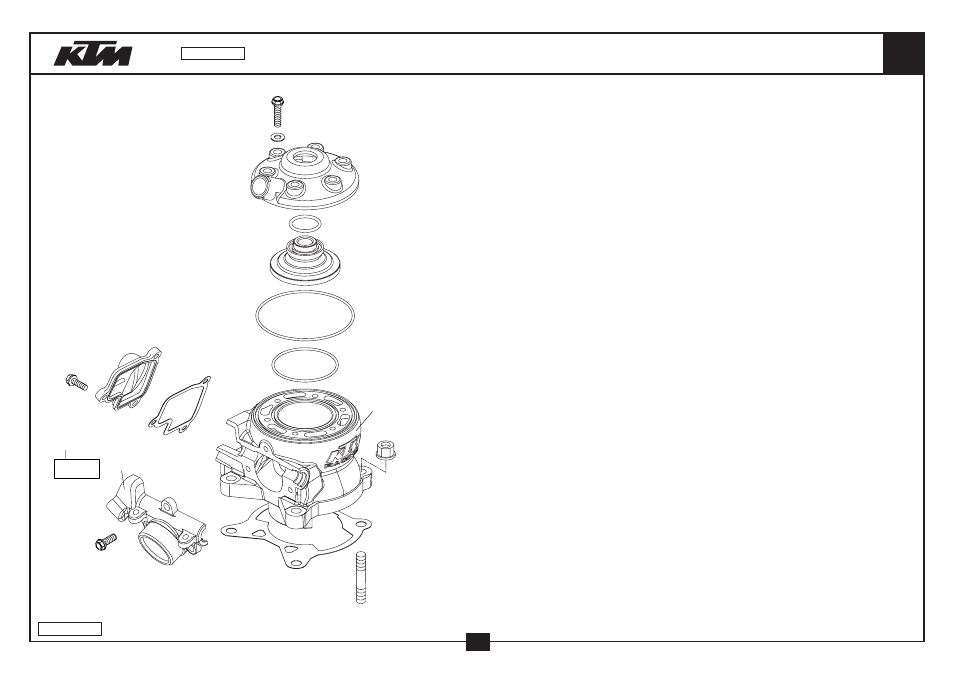

ZYLINDER CYLINDER 85
5
7
8
6
ck
cp
cq
cr
dp
en
ep
eq
fk
fm
fo
#1, #2
#2
#1
03-470.30.3
26
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
5 470.30.005.044 ZYLINDER M. FLANSCH 85 SX 2003 CYLINDER W. FLANGE 85 SX 2003 1
6 470.30.106.000 ZYLINDERKOPFEINSATZ 85 SX 2003 CYLINDER HEAD INSERT 85 SX 03 1
7 470.37.007.000 STEUERDECKEL 85 SX 2003 CONTROL COVER 85 SX 2003 1
8 470.37.008.000 DICHTUNG F. STEUERDECKEL 2003 GASKET FOR CONTROL COVER 2003 1
20 470.30.006.000 ZYLINDERKOPF 85 SX 2003 CYLINDER HEAD 85 SX 2003 1
25 0770 220025 O-RING 22,00X2,5 VITON 75SH O-RING 22,00X2,5 VITON 75SH 1
26 0770 540020 O-RING 54X2 VITON O-RING 54X2 VITON 1
27 0770 820020 O-RING 82X2 SILIKON O-RING 82X2 SILICONE 1
35* 470.30.035.020 ZYLINDERFUSSDICHTUNG 0,20MM CYLINDER BASE GASKET 0,20MM X
35* 470.30.035.030 ZYLINDERFUSSDICHTUNG 0,30MM CYLINDER BASE GASKET 0,30MM X
35 470.30.035.000 ZYLINDERFUSSDICHTUNG 0,50MM CYLINDER BASE GASKET 0,50MM X
43* 0835 080240 STIFTSCHRAUBE DIN0835-M 8X24 STUD DIN 0835-M 8X24 4
45 460.30.045.000 BUNDMUTTER M8 SW=10 COLLAR NUT M8 WS=10 4
46 0603 061001 CU-DICHTRING DIN7603-6X10X1 CU-SEAL RING DIN7603-6X10X1 6
50 0015 050123 SK.BUNDSCHRAUBE M 5X12 SW=8 HH COLLAR SCREW M 5X12 WS=8 3
52 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 3
54 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 6
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-470.30.3
2004
