KTM 640 DUKE II - Handbuch (Seite 11)

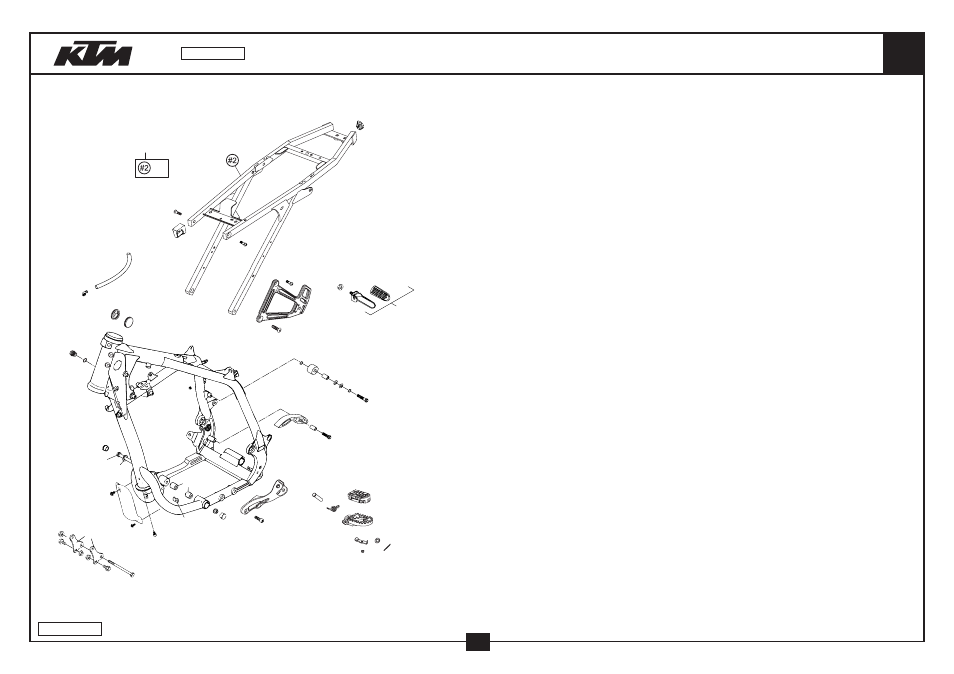

RAHMEN, AUSLEGER FRAME, SUB FRAME 640
1
2
4
4
5
bl
bm
bm
bn
bo
bq
br
bs
bs
bt
dm
do do
dq
dr
fk
fm
fn
fp
ft
gk
gl
gs
gs
hk
hl
hq
hq
hq
hr
ht
ik
il
im
ip
hm
hn
dk
ds
ek
el
em
en
eo
ep
eq
er
hp
co
cp
dn
04-587.03.0
9
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1* 587.03.001.344/30 RAHMEN KPL. DUKE „K4“ SCHW. 04 FRAME CPL. DUKE „K4“ BLACK 04 1
2 587.03.002.044 AUSLEGER KPL. SCHWARZ DUKE ‘99 SUB FRAME CPL. BLACK DUKE ‘99 1
4 583.03.002.090 VERSCHLUSSTOPFEN 12 X 17 MM PLUG 12 X 17 MM 2
5* 587.03.048.000/30 FUSSRAST.TRÄGER HI.LI.SCHW. 04 FOOTREST BRACKET RE.L/S BLA.04 1
5 581.03.004.200/30 FUSSRASTENTRÄGER HI.RE.SCHWARZ FOOTREST BRACKET R/S BLACK 1
11 580.03.012.000 DISTANZROLLE 10,3X20X22 SPACER ROLLER 10,3X20X22 2
12 710.01.012.100 PVC ABSCHLUSSKAPPE D=22MM PVC CAP D=22MM 2
13 583.07.015.000 TANKAUFLAGE ‘93 TANK SUPPORT ‘93 2
14 583.03.055.000 MOTORAUFHÄNGUNG AGW ‘94 ENGINE SUPPORT AGW ‘94 2
16 584.03.013.000 MOTORTRAGSCHRAUBE M10X110 SW13 ENGINE BRAC.SCREW M10X110 WS13 1
17 490.09.082.000 STOVERFLANSCHMUTTER M10 FK8 SELF LOCKING NUT M10 FK8 2
18 491.09.481.052 SK.BUNDSCHRAUBE M8X16 SW=13 HH COLLAR SCREW M 8X16 WS=13 4
19 543.10.086.200 STOVER-FLANSCHMUTTER M8 10.9 SELF LOCKING NUT M8 10.9 4
24* 546.06.004.000 VERSCHLUSSKAPPE 37MM PLUG 37MM 1
25* 546.06.004.100 VERSCHLUSSKAPPE 37MM GELOCHT04 PLUG 37MM PERFORATED 04 1
30* 0912 100250 ISK.SCHR.DIN6912 M10X25 10.9 S AH SCREW DIN6912-M10X25,10.9,L 2
32 584.03.014.000 MOTORTRAGSCHRAUBE M10X160 SW13 ENGINE BRAC.SCREW M10X160 WS13 1
33* 310.04.001.100 SCHEIBE 10,5 X 21 X 3 WASHER 10,5 X 21 X 3 1
34 546.30.044.000 BUNDMUTTER M10 SW=13 COLLAR NUT M10 WS=13 2
36 550.07.016.001 SCHLAUCH 7X1O PER METER PVC-HOSE 7X10 PER METRE 0,3
37 503.03.089.000 WINKELSTÜCK ‘97 ANGEL PIECE ‘97 1
38* 584.03.038.000 FUSSRASTENTRÄGER LINKS ALU 04 FOOTREST BRACKET L/S ALU 04 1
40* 590.03.040.250 FUSSRASTE LINKS SILBER 02 FOOT PED L/S SILVER 02 1
40* 590.03.041.250 FUSSRASTE RECHTS SILBER 02 FOOT PED R/S SILVER 02 1
41* 548.03.044.000 BOLZEN FÜR FUSSRASTE 03 BOLT FOR FOOT PED 03 2
42 546.03.041.000 FUSSRASTENFEDER LINKS & RECHTS FOOTREST SPRING L/S & R/S 2
43 0125 100003 UNTERLEGSCHEIBE DIN 125 A 10,5 WASHER DIN0125-A10,5 2
44 0094 032253 SPLINT DIN0094-3,2X25 STAHL PIN DIN0094-3,2X25 STEEL 2
45* 600.03.040.010 FUSSRASTENGUMMI VORNE LINKS 03 FOOTREST RUBBER FRONT L/S 03 1
45* 600.03.041.010 FUSSRASTENGUMMI VO. RECHTS 03 FOOTREST RUBBER FRONT R/S 03 1
46* 600.03.044.010 VERSCHLUSSBLECH VORNE LI/RE 03 CLOSING PANEL FRONT L/S R/S 03 2
47* 0985 050003 SS.MUTTER DIN 985 M5 SELF LOCKING NUT DIN0985-M 5 2
50 583.03.050.044 FUSSRASTE HINTEN LINKS KPL.’95 FOOTREST REAR L/S CPL. ‘95 1
50 583.03.150.044 FUSSRASTE HINTEN RECHTS KPL’95 FOOT REST REAR R/S CPL.’95 1
52 583.03.051.000 FUSSRASTENGUMMI LI&RE DUKE’95 FOOTREST RUBBER L/S&R/S DUKE95 2
53 584.03.060.000 KETTENROLLE 12X29X22,5 ‘98 CHAIN ROLL 12X29X22,5 ‘98 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-587.03.0
2004
