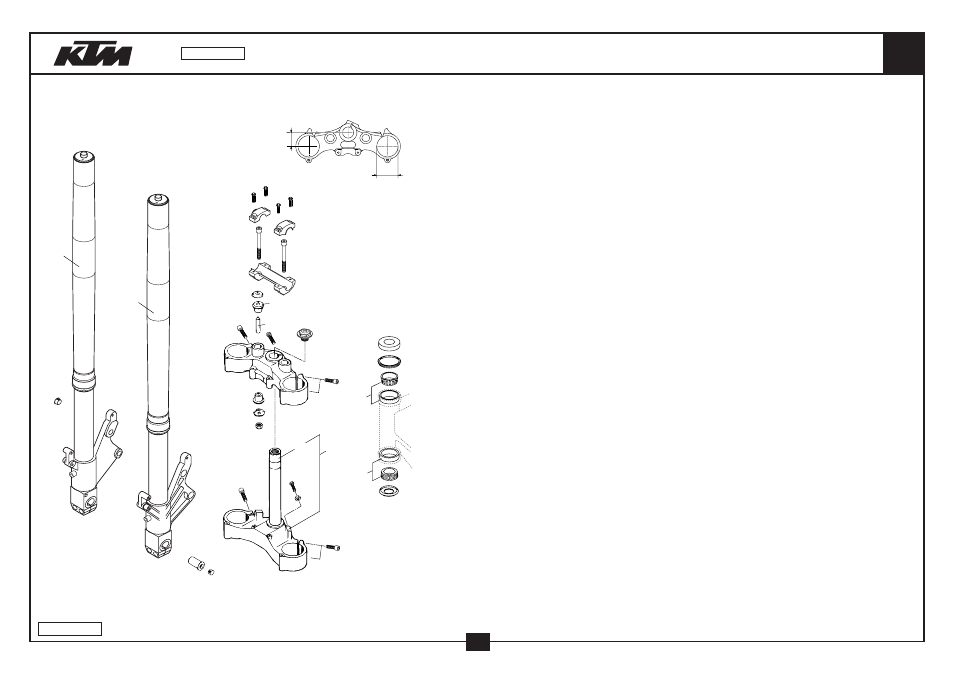

TELEGABEL WP USD 43
FRONT FORK WP USD 43
640
X
D
1
2
5
5
5
5
bk
6
6
bl
bm
ck
cm
cm
cn
cp
cq
dk
dk
dk
dk
dl
dn
do
dp
dq
dq
ds
ds
dt
ek
ek
el
em
en
ep
03-587.01.0
4
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
0518.Y738LS
GABELBEIN LI. WP 4357 ROMA 04
FORK LEG L/S WP 4357 ROMA 04
1
2*
0518.Y738RS
GABELBEIN RE. WP 4357 ROMA 04
FORK LEG R/S WP 4357 ROMA 04
1
5
0015 080303
SK.BUNDSCHRAUBE M 8X30 SW=10
HH COLLAR SCREW M 8X30 WS=10
4
6*
0984 100706
ZYL.SCHR. DIN6912-M10X70 10.9
AH SCREW DIN6912-M10X70 10.9
2
10
587.01.032.000
GABELBR.UNT.KPL. X=35MM/D=54MM
BOT.TRIPLE CLAMP X=35MM/D=54MM
1
SCHWARZ
BLACK
11
501.01.033.100
GABELSCHAFTROHR L=244 ‘91
FORK TUBE L=244 ‘91
1
12
587.01.034.200
GABELBRÜCKE OBEN X=35MM/D=54MM TOP TRIPLE CLAMP X=35MM/D=54MM
1
SCHWARZ
BLACK
20
564.01.042.000
SCHEIBE 10,5X32X2
WASHER 10,5X32X2
2
22
564.01.040.000
GUMMIBÜCHSE
RUBBER BUSHING
4
23
564.01.041.100
DISTANZROHR 10,2X12X44
SPACER TUBE 10,2X12X44
2
25
564.01.142.000
SCHEIBE 10,5X31
WASHER 10,5X31
2
26
0982 100003
SS.MUTTER DIN0982-M10 HOCH
SELF LOCK.NUT DIN0982-M10 HIGH
2
30
0912 080353
ISK.SCHRAUBE DIN 912 M8X35
AH SCREW DIN0912-M 8X35
8
31
0912 080253
ISK.SCHRAUBE DIN 912 M8X25
AH SCREW DIN0912-M 8X25
1
33
0933 070253
SK.SCHRAUBE DIN 933 M7X25
HH SCREW DIN0933-M 7X25
2
34
0934 070003
SK.MUTTER DIN 934 M7
HEXAGON NUT DIN0934-M 7
2
35
583.09.082.000
ACHSMUTTER M17 X 1,5 DUKE’94
AXLE NUT M17 X 1,5 DUKE’94
1
36
583.01.098.000
VERSCHLUSSKAPPE 3/8“ 2663
PLASTIC CAP 3/8“ 2663
3
38
590.01.038.200
LENKERKLEMMBRÜCKE D=28MM 2000
HANDLEBAR CLAMP D=28MM 2000
2
39
590.01.039.100
LENKERAUFNAHME 28MM SC’99
HANDLEBAR SUPPORT 28MM SC’99
1
40
542.01.081.000
KEGELROLLENL. STEUERKOPF KPL.
TAPERED ROLLER BEARING CPL.
2
41
546.01.084.100
O-RINGTRÄGER M. DICHTLIPPE
O-RING SUPPORT W. SEALING LIP
1
42
546.01.184.000
STEUERKOPFABDICHTUNG OBEN
STEARING HEAD GASKET TOP
1
43
542.01.086.000
SCHUTZRING
STEERING HEAD COVER
1
45
503.01.036.000
STEUERKOPFSCHR. M20X1,5 SW=27
STEER.HEAD SCREW M20X1,5 WS=27
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
