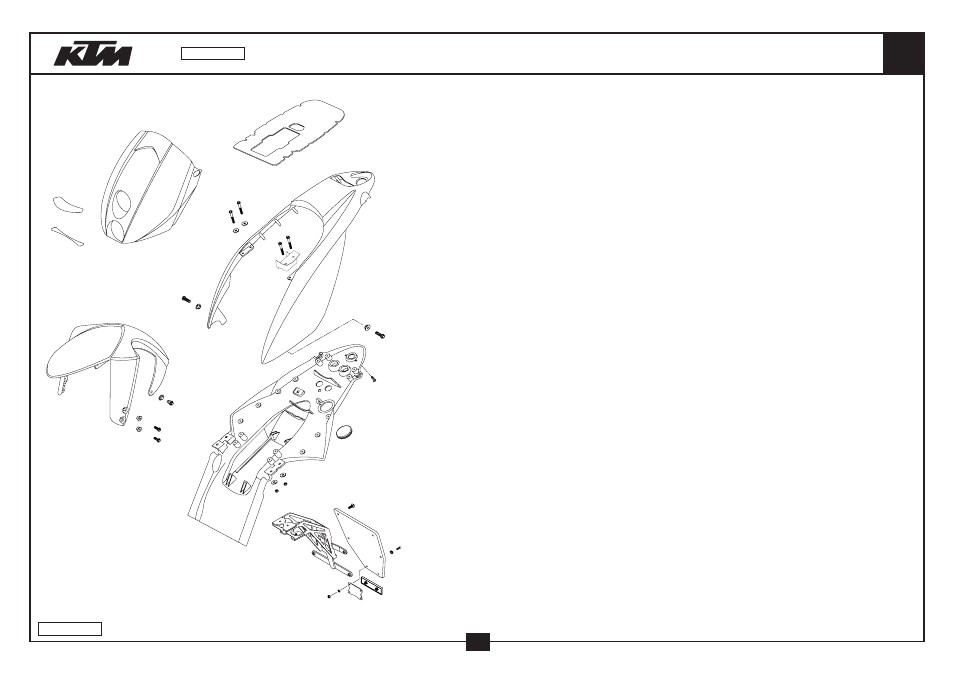

MASKE, KOTFLÜGEL MASK, FENDERS 640
1
2
8
bk
bl
bp
cm
cm
cm
cn
cn
co co
cp
cr
cr
cr
cr
cs
cs
cs
ct
dk
dl
dm
dm
dq
dn
ds
ek
em
en
ep
eq
fk
fl
04-587.08.0
24
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 587.08.001.000/30 SCHEINW.MASKE SCHWARZ DUKE 02 HEAD LIGHT MASK BLACK DUKE 02 1
DUKE BLACK DUKE BLACK
1* 587.08.001.000/82 SCHEINW.MASKE OLYMPIC-GELB 04 HEAD LIGHT MASK OLY.-YELLOW 04 1
DUKE YELLOW DUKE YELLOW
2 587.08.010.000/30 KOTFLÜGEL VO. DUKE SCHWARZ 02 FENDER FRONT DUKE BLACK 02 1
DUKE BLACK DUKE BLACK
2* 587.08.010.000/82 KOTFLÜGEL VO. OLYMPIC-GELB 04 FENDER FRONT OLYMPIC-YELLOW 04 1
DUKE YELLOW DUKE YELLOW
8 546.06.004.000 VERSCHLUSSKAPPE 37MM PLUG 37MM 1
10 587.08.018.000/30 HECKOBERTEIL DUKE SCHWARZ 02 REAR COVER TOP DUKE BLACK 02 1
11 587.08.019.000 HECK UNTERTEIL DUKE ‘99 REAR BASE DUKE ‘99 1
15 587.08.018.050 KABELABDECKUNG GUMMI 3MM ‘99 CABLE COVER RUBBER 3MM ‘99 1
22 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 5
23 503.08.053.000 BUNDBÜCHSE 6X11X16X7,5 MM 98 BUSH FOR SPOILER 6X11X16X7,5 4
24 503.08.052.000 BUNDBÜCHSE 6X11X16X5 MM BUSH FOR SPOILER 6X11X16X5 MM 2
25 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 1
27* 0015 050353 SK.BUNDSCHRAUBE M 5X35 SW=8 HH COLLAR SCREW M 5X35 WS=8 4
28* 0021 050003 SCHEIBE DIN 9021 A 5,3 WASHER DIN9021-A 5,3 6
29 0014 060153 SK.BUNDSCHRAUBE M 6X15 SW=8 HH COLLAR SCREW M 6X15 WS=8 4
30 584.12.080.000 RÜCKSTRAHLER ROT LC4 ‘98 REFLECTOR RED LC4 ‘98 1
31 0125 050003 UNTERLEGSCHEIBE DIN 125 A 5,3 WASHER DIN0125-A 5,3 2
32 0985 050003 SS.MUTTER DIN 985 M5 SELF LOCKING NUT DIN0985-M 5 6
33 590.01.092.050 SONDERSCHRAUBE M6X12,5 SW=8 SPECIAL SCREW M6X12,5 WS=8 2
36 0016 050121 SCHRAUBE FÜR KUNSTSTOFF D=5X12 SCREW FOR PLASTIC D=5X12 14
38 587.08.010.050 GUMMIPUFFER 60SHORE EPDM SCHW. RUBBER 60 SHORE EPDM BLACK 2
40 584.12.080.050 HALTERUNG FÜR RÜCKSTRAHLER BRACKET FOR REFLECTOR 1
42 0966 050163 LI.SENKSCHRAUBE DIN0966-M 5X16 OVAL HEAD SCREW DIN0966-M 5X16 2
43 400.06.006.000 FASONSCHEIBE 6MM WASHER 6MM 2
45 587.08.015.100 NUMMERNTAFELTRÄGER DUKE 2000 NUMBER PLATE CARRIER DUKE 2000 1
46 587.08.016.100 NUMMERNTAFELHALTER DUKE 2000 NUMBER PLATE HOLDER DUKE 2000 1
50 587.08.001.051 HITZESCHUTZFOLIE F. FERNLICHT HEAT SHIELD HIGH BEAM 1
51 587.08.001.052 HITZESCHUTZFOLIE F. ABBLENDL. HEAT SHIELD LOW BEAM 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-587.08.0
2004
