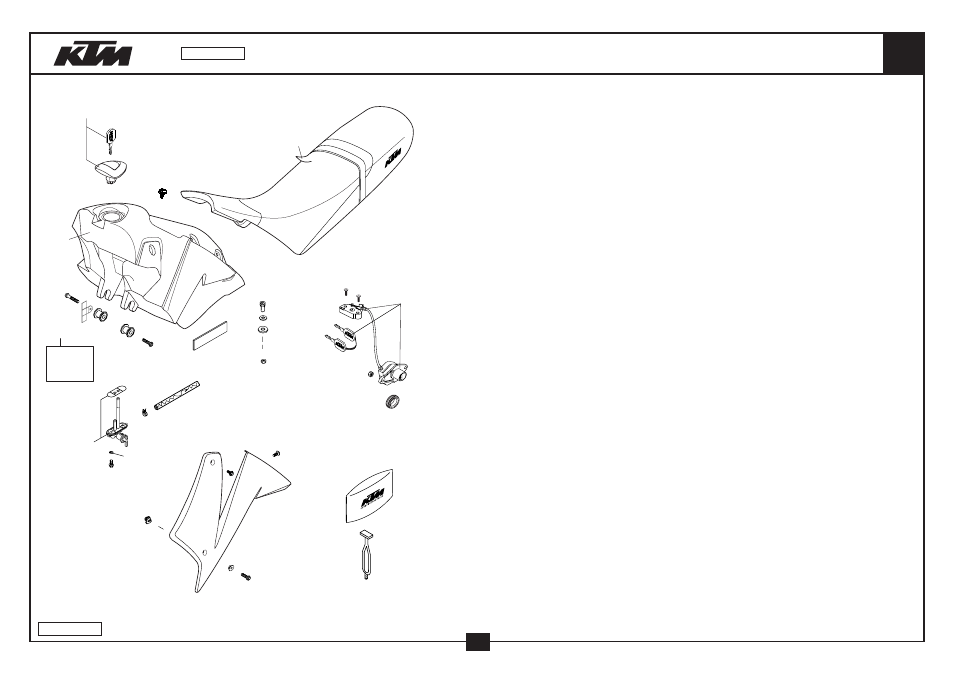

TANK, SITZBANK, VERKLEIDUNG
TANK, SEAT, COVER
640
#
#,
3
4
4
5
7
8
8
9
9
bk
6
bl
bm
bm
bn
bo
bp
bq
bs
bt
bt
cl
cm
cn
cn
co
dt
ek
el
fk
fm
fp
fq
fq
gl
js
jt
03-587.07.0
22
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
3
546.01.097.000
GUMMISTREIFEN 85X25X3 MM
RUBBER STRIP 85X25X3 MM
8
4
511.07.004.000
BENZINHAHN KPL.MIKUNI CK-69’96
FUEL COCK CPL.MIKUNI CK-69 ‘96
1
5
583.07.106.100
DICHTUNG BENZINHAHN MIKUNI
GASKET FUEL COCK MIKUNI
1
6
544.35.024.001
ND-SCHLAUCH ID 7,5 PER METER
HOSE ID 7,5 PER METER
0,085
7
580.31.005.000
YDNAC KLAMMER 10128 12MM
CLAMP YDNAC 10128 12MM
2
8
0603 061001
CU-DICHTRING DIN7603-6X10X1
CU-SEAL RING DIN7603-6X10X1
2
9
0015 060123
SK.BUNDSCHRAUBE M 6X12 SW=8
HH COLLAR SCREW M 6X12 WS=8
2
10
0015 060253
SK.BUNDSCHRAUBE M 6X25 SW=8
HH COLLAR SCREW M 6X25 WS=8
1
11
584.07.008.100
TANKVERSCHLUSS LC4 USA ‘99
TANK PLUG LC4 USA ‘99
1
MIT TANKENTLÜFTUNG
WITH TANK AERATION
12
583.07.113.250
TANKROLLE KPL. 12 X 34 X 25
TANK BUSHING CPL. 12 X 34 X 25
2
13
584.07.013.300
BENZINTA. 11LI.KPL.LC4 SCHWARZ
FUEL TANK 11LI.CPL.LC4 BLACK
1
14
583.07.014.000
HALSMUTTER M8
SPECIAL NUT M8
1
15
310.04.001.100
SCHEIBE 10,5 X 21 X 3
WASHER 10,5 X 21 X 3
1
16
510.05.067.100
ISOLIERSCHEIBE 12X28X3
INSOLATE WASHER 12X28X3
1
18
0934 080003
SK.MUTTER DIN 934 M8
HEXAGON NUT DIN0934-M 8
1
19
584.07.011.000
SCHRAUBE SITZBANKB. M 6X13/8
SCREW FOR SEAT M 6X13/8
1
21
587.07.050.000
SITZBANKSCHLOSS DUKE ‘99
SEAT LOCK DUKE ‘99
1
22
587.07.050.050
GUMMITÜLLE F.SITZBANKSCHL.’99
RUBBER SLEEVE F.SEAT LOCK ‘99
1
23
0991 050253
SENKSCHRAUBE DIN7991-M 5X25
FLAT HEAD SCREW DIN7991-M 5X25
2
24
0985 050003
SS.MUTTER DIN 985 M5
SELF LOCKING NUT DIN0985-M 5
2
39
0015 060303
SK.BUNDSCHRAUBE M 6X30 SW=8
HH COLLAR SCREW M 6X30 WS=8
1
40
587.07.040.400
SITZBANK SCHWARZ/CARBON 2000
SEAT BLACK/CARBON DUKE 2000
1
DUKE BLACK
DUKE BLACK
40*
587.07.040.700
SITZBANK OLYMPIC-GELB 04
SEAT OLYMPIC-YELLOW 04
1
DUKE YELLOW
DUKE YELLOW
41
587.07.040.450
SITZBANKÜBERZUG SCHW/CARB.2000
SEAT COVER BLACK/CARBON 2000
1
DUKE BLACK
DUKE BLACK
41*
587.07.040.750
SITZBANKÜBERZUG OLY.-GELB 04
SEAT COVER OLYMPIC-YELLOW 04
1
DUKE YELLOW
DUKE YELLOW
50*
584.08.050.700/30 SPOILER LINKS SCHWARZ DUKE 04
SPOILER L/S BLACK DUKE 04
1
DUKE BLACK; DEKOR EINLACKIERT
DUKE BLACK; DECAL TAKE IN
50*
584.08.050.100/82 SPOILER LINKS OLYMPIC-GELB 04
SPOILER L/S OLYMPIC-YELLOW 04
1
DUKE YELLOW; DEKOR EINLACK.
DUKE YELLOW; DECAL TAKE IN
50*
584.08.051.700/30 SPOILER RECHTS SCHWARZ DUKE 04
SPOILER R/S BLACK DUKE 04
1
DUKE BLACK; DEKOR EINLACKIERT
DUKE BLACK; DECAL TAKE IN
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-587.07.0
2004
