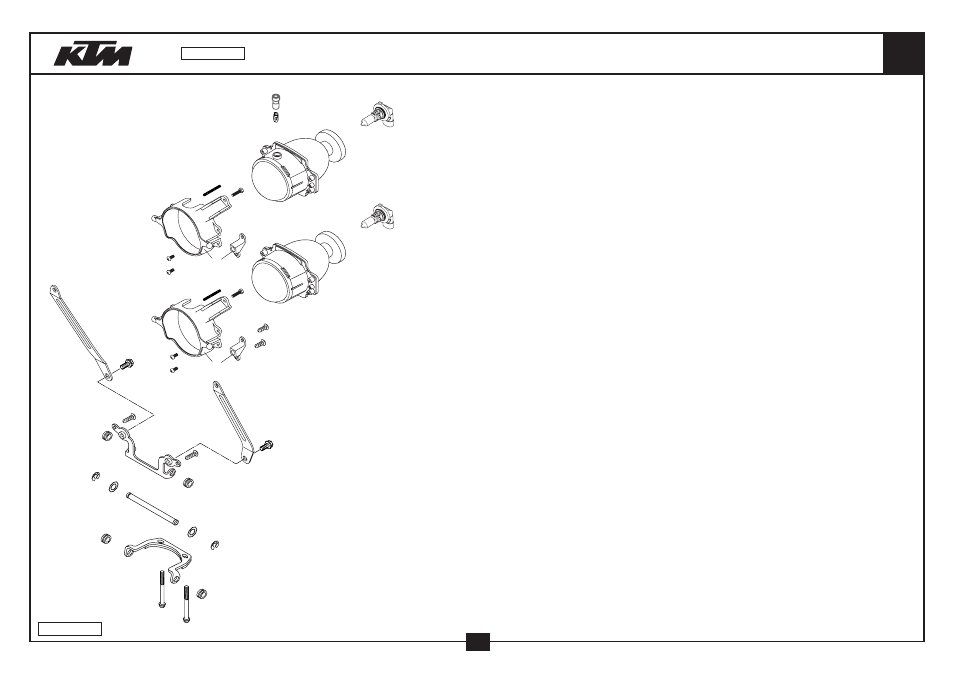

SCHEINWERFER, BEFESTIGUNG
HEAD LIGHT, SUPPORT
640
1
2
3
4
4
7
8
9
9
bk
bk
6
bl
bl
bn
bn
ck
cl
cm
cm
cn
cn
cn
cn
co
cp
cq
cq
cr
cr
cs
cs
3
03-587.14.0
29
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
587.14.002.000
SCHEINWERFER FERNLI. CEV603’99
HEADLIGHT HIGHBEAM CEV 603 ‘99
1
2
587.14.001.000
SCHEINWERFER ABBLEND.CEV602’99
HEADLIGHT LOWBEAM CEV 602 ‘99
1
RECHTSVERKEHR
RIGHT TRAFFIC
2
587.14.001.050
SCHEINWERFER ABBLEND.CEV601’99
HEADLIGHT LOWBEAM CEV 601 ‘99
1
LINKSVERKEHR
LEFT TRAFFIC
3
587.14.010.000
SCHEINWERFERHALTERUNG DUKE ‘99
HEADLIGHT SUPPORT DUKE ‘99
2
4
587.14.003.000
LAMPE HB3 12V 60W ‘99
BULB HB3 12V 60W ‘99
2
6
587.08.001.080
VERSTEIFUNGSBLECH FÜR MASKE LI
BRACE PLATE FOR MASK L/S
1
7
587.08.101.080
VERSTEIFUNGSBLECH FÜR MASKE RE
BRACE PLATE FOR MASK R/S
1
8
490.11.435.000
LAMPE 12V 5W (W2,1X9,5D)
BULB 12V 5W (W2,1X9,5D)
1
9
587.14.010.050
FEDER F.SCHEINWERFERVERST. ‘99
SPRING F. HEAD LIGHT ADJ. ‘99
2
10
0015 060123
SK.BUNDSCHRAUBE M 6X12 SW=8
HH COLLAR SCREW M 6X12 WS=8
2
11
587.14.001.011
GEWINDEFURCHSCHR.C15 GEH. PH2
OVAL HEAD SCREW C15 GEH. PH2
8
13
587.14.001.010
SCHRAUBE FÜR KUNSTSTOFF D=5X35
SCREW FOR PLASTIC D=5X35
2
20
587.08.002.000
SCHARNIERGELENK UNTEN DUKE ‘99
HINGE JOINT BOTTOM DUKE ‘99
1
21
587.08.001.060
HALTEBLECH F.SCHARNIERG.MASKE
BRACKET F. JOINT MASK
1
22
0799 060003
SICH.SCHEIBE DIN6799-RS 6,0
TAB WASHER DIN6799-RS 6,0
2
23
310.08.060.000
KABELTÜLLE D=8MM OFFEN
RUBBER SLEEVE D=8MM OPEN
4
24
587.08.001.070
GELENKSACHSE F.MASKE DUKE ‘99
JOINT AXLE F.MASK DUKE ‘99
1
25
0016 050121
SCHRAUBE FÜR KUNSTSTOFF D=5X12
SCREW FOR PLASTIC D=5X12
8
26
0125 080003
UNTERLEGSCHEIBE DIN 125 A 8,4
WASHER DIN0125-A 8,4
2
27*
0015 060603
SK.BUNDSCHRAUBE M 6X60 SW=8
HH COLLAR SCREW M 6X60 WS=8
2
28
0081 500181
SCHRAUBE FÜR KUNSTSTOFF D=5X18
SCREW FOR PLASTIC D=5X18
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
