KTM 640 DUKE II Benutzerhandbuch
Seite 8

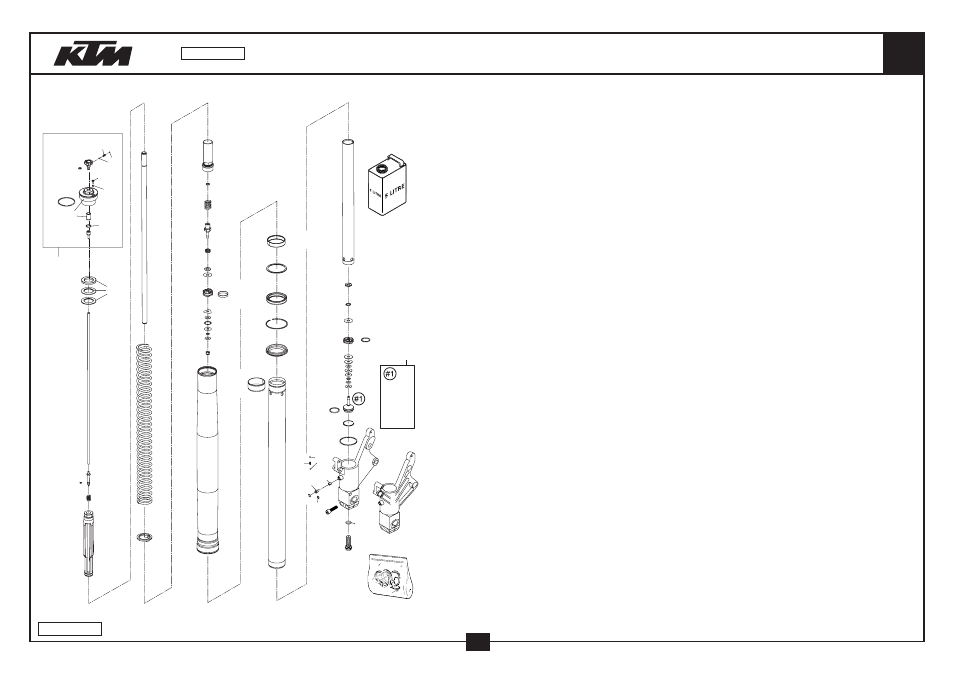

GABELBEINE WP USD 43
FORK LEGS WP USD 43
640
5
5
6
6
bm
bp
bq
br
bs
bt
cm
cn
co
dk
dl
dn
do
dp
dr
ds
dt
em
eo
ep
er
et
fk
fk
fl
fm
fp
fs
gl
en
(#)
(#)
(#)
(#)
(#)
(#)
(#)
jt
2
3
7
bk
bl
5
6
1
8
9
4
gk
ft
gm
go
gp
gq
gr
gs
gs
gt
hm
hm
hn
hn
ho
ho
hp
hp
hs
ht
ik
hk
jk
04-587.01.1
6
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
49
4860.0215
KONTROLLVENTIL 8X20X0,1
CHECK VALVE 8X20X0,1
2
49
4860.0216
KONTROLLVENTIL 8X22X0,1
CHECK VALVE 8X22X0,1
2
50
4054.0401
SCHEIBE 6X14X0,1
SHIM 6X14X0,1
X
50
4054.0402
SCHEIBE 6X16X0,1
SHIM 6X16X0,1
X
50
4054.0403
SCHEIBE 6X18X0,1
SHIM 6X18X0,1
X
50
4054.1402
SCHEIBE 6X11X0,2
SHIM 6X11X0,2
X
50
4054.0414
SCHEIBE 6X16X0,25
SHIM 6X16X0,25
X
50
4054.1391
SCHEIBE 6X11X0,3
SHIM 6X11X0,3
X
50
4054.0415
SCHEIBE 6X18X0,25
SHIM 6X18X0,25
X
50
4860.0063
SCHEIBE 6X24X0,1
SHIM 6X24X0,1
X
50
4860.0064
SCHEIBE 6X22X0,1
SHIM 6X22X0,1
X
50
4860.0065
SCHEIBE 6X20X0,1
SHIM 6X20X0,1
X
50
4860.0116
SCHEIBE 6X24X0,1 DELTA
SHIM 6X24X0,1 DELTA
X
51
4860.0060
KOLBENRING 5X1X84
PISTON RING 5X1X84
2
52
4860.0042
KOLBEN ZUGSTUFE D=27,7
PISTON REBOUND D=27,7
2
55
4054.0486
MUTTER M6X0,5 ZUGSTUFE
NUT M6X0,5 REBOUND
2
58
4860.0133
ROHR 29,3X1X405 D=28MM
TUBE 29,3X1X405 D=28MM
2
59
4860.0163
MUTTER VENTIL M6X0,5 D=2
CHECK VALVE NUT M6X0,5 D=2
2
60
4357.0196
GABELFAUST LI. SCHW. DUKE 2002
AXLE CLAMP L/S BLACK DUKE 2002
1
61
4357.0197
GABELFAUST RE. SCHW. DUKE 2002
AXLE CLAMP R/S BLACK DUKE 2002
1
62
4860.0202
FEDER VENTIL D=0,7
SPRING CHECK VALVE D=0,7
2
64
4860.0061
KONTROLLVENTIL 8X24X0,4
CHECK VALVE 8X24X0,4
2
65
4681.1499
O-RING NBR 21X2
O-RING NBR 21X2
2
66
4860.0047
KOLBEN DRUCKSTUFE D=27,9
PISTON COMPRESSION D=27,9
2
67
4860.0177S
EINSTELLNADEL DRUCKSTUFE KPL.
TAP COMPRESSION CPL.
2
68
4357.0180
O-RING NBR 15X1,5
O-RING NBR 15X1,5
2
69
4357.0175
SPRENGRING 29,8X1,6
COPPER WASHER 29,8X1,6
2
70
4357.0023
O-RING NBR 41X2
O-RING NBR 41X2
2
72
4860.0034
EINSTELLSCHRAUBE DRUCKSTUFE
COMPRESSION ADJ. SCREW
2
73
4860.0051
SICHERUNGSRING RB12
LOCK WASHER RB12
2
74
4860.0049
O-RING NBR 8X2
O-RING NBR 8X2
2
75
4860.0190
NADEL DRUCKSTUFE 2003
NEEDLE COMPRESSION 2003
2
78
0912 080303
ISK.SCHRAUBE DIN0912-M 8X30
AH SCREW DIN0912-M 8X30
4
79
4681.0146
KUPFERSCHEIBE 12X16X1,5
COPPER WASHER 12X16X1,5
2
80
4860.0176
SCHRAUBE M12X1 D=3
BOLT M12X1 D=3
2
90
4860.0211S1
GABELÖL SAE 5
FORK OIL SAE 5
1
0,8 LITER
0,8 LITRE
99
R510
REP.SATZ DICHTR. 4357 MXMA 03
REPAIR-KIT GASKET 4357 MXMA 03
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-587.01.1
2004
