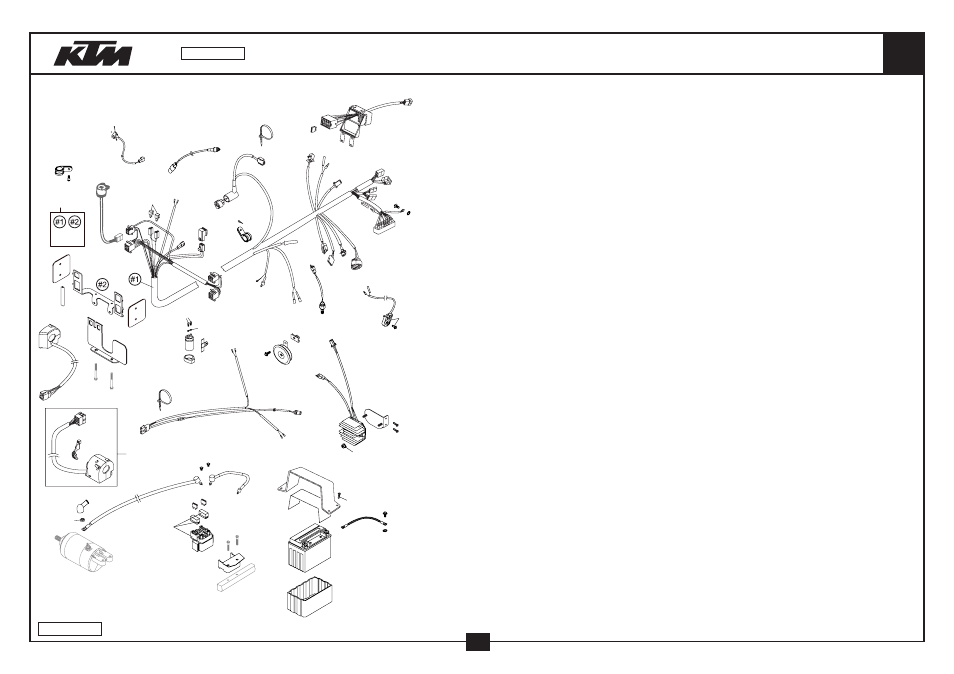

KABELSTRANG WIRING HARNESS 640
1
2
7
8
bk
6
6
6
bl
bl
bo
bp
bp
bq
bs
bt
ck
cl
co
cp
cq
cr
cs
do
dq
dr
ek
en
eo
ep
fm
fn fo
fp
fq
fr
fs
fs
ft
ft
gk
gk
gl
gl
gn
gq
gt
hk
4
3
9
br
el
hl
hm
04-587.11.0
32
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 587.11.075.100 HAUPTKABELSTRANG DUKE 03 MAIN WIRING HARNESS DUKE 03 1
2 587.11.076.200 KABELSTRANG HINTEN 03 WIRING HARNESS REAR 03 1
3 580.11.109.110 STECKSICHERUNG 10 A 2000 FUSE 10 A 2000 3
4 584.11.074.200 START-NOT-AUS-SCHALTER AD 03 START-STOP SWITCH AD 03 1
6 490.07.439.000 SCHELLE RSGU 15/12 CLAMP RSGU 15/12 2
7 584.11.096.100 DIODE FÜR E-START S3H-15 ‘97 DIODE FOR E-START S3H-15 ‘97 2
8 584.11.057.000 STARTERHILFSRELAIS ‘96 STARTER RELAY ‘96 1
9 587.11.087.000 SICHERUNGSKASTEN 03 FUSE BOX 03 1
10 587.11.083.050 BLENDE F.STECKERBOARD DUKE ‘99 SCREEN F. BRACKET DUKE ‘99 1
11 587.11.083.020 SICHTSCH. F. STECKERBOARD ‘99 COVER F. BRACKET ‘99 2
14 584.11.049.100 KUPPLUNGSSCHALTER 03 CLUTCH SWITCH 03 1
15 0912 050123 ISK.SCHRAUBE DIN 912 M5X12 AH SCREW DIN0912-M 5X12 1
16 503.11.051.100 BREMSLICHTSCHALTER HINTEN ‘98 BRAKE LIGHT SWITCH REAR ‘98 1
17* 0912 050083 ISK.SCHRAUBE DIN 912 M 5X8 AH SCREW DIN0912-M 5X 8 2
18 491.11.435.100 KONDENSATOR 25V, 10000 MF CONDENSATOR 25V, 10.000 MF 1
19 545.11.048.000 KONDENSATORAUFNAHME CAPACITOR BRACKET 2
20 546.11.448.000 HALTERUNG FÜR KONDENSATOR BRACKET FOR CAPACITOR 1
21* 584.11.050.000 BREMSLICHTSCHALTER VORNE SM 03 BRAKE LIGHT SWITCH FRONT SM 03 1
24 584.11.045.000 SEITENSTÄNDERSCHALTER KPL. ‘97 SIDE STAND SWITCH CPL. ‘97 1
25 503.11.060.100 GLEICHSTROMHORN L.E.B 03 DC HORN L.E.B. 03 1
26 584.11.053.100 BATTERIE 12V8,6AH 03 BATTERY 12V8,6AH 03 1
27 584.11.053.050 BATTERIEHÜLLE AUS GUMMI ‘96 BATTERY COVER (RUBBER) ‘96 1
28 584.11.097.100 MASSEKABEL D=6MM L=140MM ‘97 GROUND CABLE D=6MM L=140MM ‘97 1
34 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 2
36 584.11.034.100 REGLER-GLEICHRICHTER 12V ‘97 VOLT.REGULATOR-RECTIFIER 12V 1
37 587.11.055.000 HALTEBLECH REGLER DUKE ‘99 BATTERY BRACKET REGULATOR ‘99 1
40 0981 480133 LI.BLECHSCHR. DIN7981-4,8X13 SHEET MET.SCR.DIN7981- 4,8X13 1
41 0797 050003 ZAHNSCHEIBE DIN6797-J 5,3 TOOTH LOCK WASH. DIN6797-J 5,3 2
43 587.11.058.050 STARTERRELAIS HALTEBL.DUKE ‘99 BRACKET FOR STARTER RELAY ‘99 1
44 580.11.109.120 STECKSICHERUNG 20 A 2000 FUSE 20 A 2000 2
45 582.11.058.000 STARTRELAIS 12V ‘99 STARTER RELAY 12V ‘99 1
52 584.11.059.100 STARTERKABEL 700MM ‘97 STARTERCABLE 700 MM ‘97 1
53 587.11.086.000 KABELSTRANG BATTERIE DUKE ‘99 WIRING HARNESS BATTERY DUKE’99 1
54 587.11.054.100 BATTERIEHALTEBÜGEL DUKE 03 BRACKET FOR BATTERY DUKE 03 1
55 546.03.048.100 MEHRBEREICHSBLECHMUTTER M6 RANGE CHANGE METAL NUT M6 1
56 0014 060153 SK.BUNDSCHRAUBE M 6X15 SW=8 HH COLLAR SCREW M 6X15 WS=8 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
