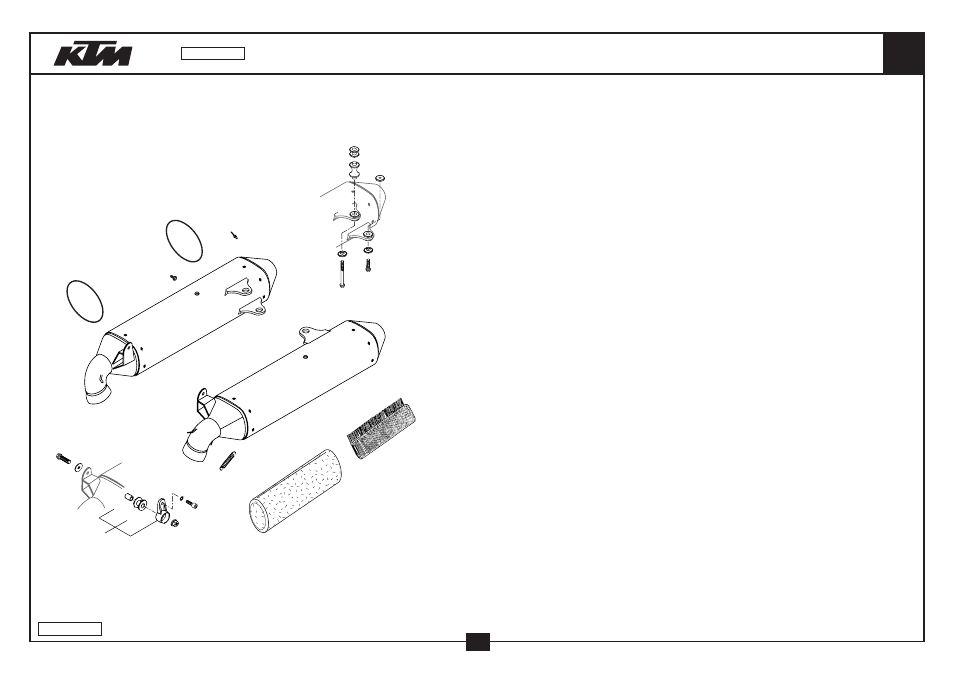

ENDDÄMPFER SILENCER 640
1
2
3
4
4
4
5
5
5
7
8
9
6
ck
cl
cm
cn
co
cp
cq
cr
cs
dk
dl
dl
dm
02-587.05.0
20
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 587.05.070.000/30 ENDDÄMPFER LINKS DUKE SCHW.’99 SILENCER L/S DUKE BLACK ‘99 1
2 587.05.071.000/30 ENDDÄMPFER RECHTS DUKE SCHW’99 SILENCER R/S DUKE BLACK ‘99 1
3 587.08.015.050 ABSTANDH.NUMMERTAFELTR.DUKE’99 CLAMP NUMBER PLATE CARRIER ‘99 2
4 546.05.068.000 DÄMPFUNGSELEMENT SCHWARZ EXHAUST BRACKET RUBBER BLACK 6
5 546.05.069.000 BÜCHSE 7,5X12X28X7,8 ‘96 BUSHING 7,5X12X28X7,8 ‘96 6
6 0015 060653 SK.BUNDSCHRAUBE M 6X65 SW=8 HH COLLAR SCREW M 6X65 WS=8 2
7 0014 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 2
8 0137 060003 FEDERSCHEIBE DIN 137 B 6 SPRING WASHER DIN0137-B 6 2
9 503.05.016.000 ZUGFEDER L=55MM ÖSEN BEWEGLICH TEN.SPRING L=55MM EY.MOVEABLE 4
20 587.05.078.350 DÄMMSTOFF 350 GRAMM ‘99 STUFFINGYARN 350 GRAMM ‘99 2
21 587.05.078.080 DÄMMSTOFFMATTE 80 GRAMM ‘99 STUFINGYARN 80 GRAMM ‘99 2
22 543.05.065.444 ENDDÄMPFERHALTER KPL. LANG 8MM SIL.BRACKET CPL. LONG 8MM 2
23 543.10.086.200 STOVER-FLANSCHMUTTER M8 10.9 SELF LOCKING NUT M8 10.9 2
24 565.05.069.000 BÜCHSE 8,4X12X16 SPACER BUSHING 8,4X12X16 2
25 543.05.068.100 DÄMPFUNGSELEMENT SILICON GRAU DAMP. COMPONENT SILICONE GREY 2
26 0021 080003 SCHEIBE DIN 9021 A 8,4 WASHER DIN9021-A 8,4 2
27 0015 080303 SK.BUNDSCHRAUBE M 8X30 SW=10 HH COLLAR SCREW M 8X30 WS=10 2
28 0912 060203 ISK.SCHRAUBE DIN 912 M6X20 AH SCREW DIN0912-M 6X20 2
30* 0011 480802 BLINDNIETE 4,8X 8,0 NIRO DUMMY RIVET 4,8X 8,0 NIRO 24
31 0770 223601 O-RING 82,14X3,53 SILIKON O-RING 82,14X3,53 SILICONE 4
32 0009 050103 GEW.FURCHSCHRAUBE M 5,0X10 SPECIAL SCREW M 5,0X10 4
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
