Luftfilterkasten, Air filter box, Seite – KTM 640 DUKE II Benutzerhandbuch

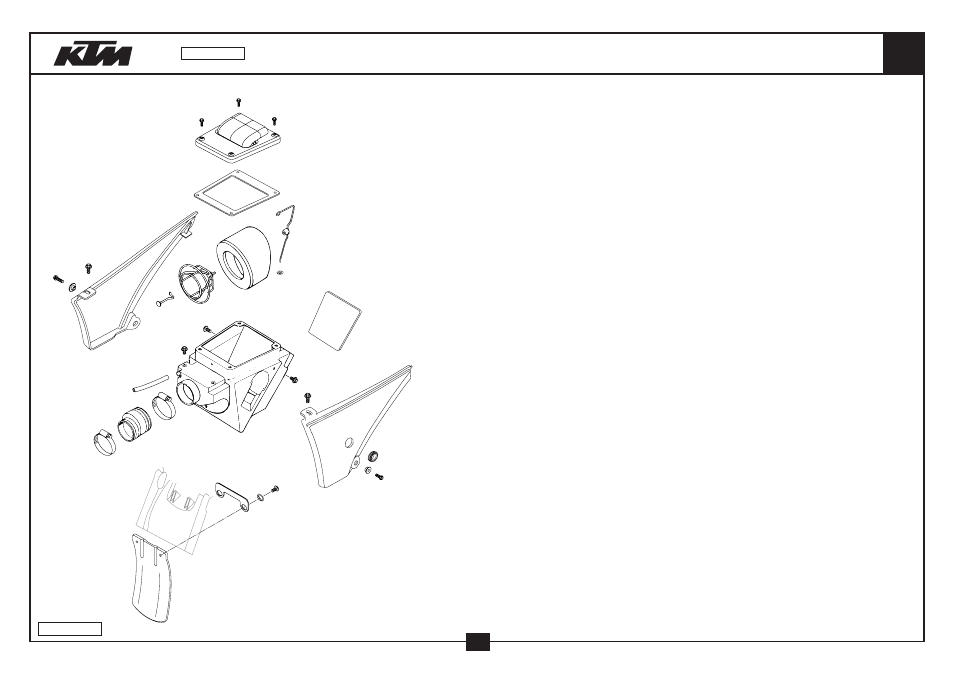

Seite 23: Filterkasten air filter box 640
FILTERKASTEN
AIR FILTER BOX
640
1
2
3
7
8
8
8
9
bk
bl
bm
bp
bq
br
bs
bt
cr
cs
ct
ds
ds
ds
ek
el
em
fk
fk
fm
fn
dr
dr
dr
04-587.06.0
21
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
587.06.001.100
FILTERKASTEN DUKE 03
FILTER BOX DUKE 03
1
2
587.06.003.000
FILTERKASTENDECKEL LI DUKE ‘99
FILTER BOX L/S DUKE ‘99
1
3
584.06.004.000
FILTERKASTENDECKEL RE. LC4’98
FILTER BOX COVER R/S LC4’98
1
7
587.06.002.044
FILTERKASTENDECKEL KPL.DUKE’99
FILTER BOX COVER CPL. DUKE ‘99
1
8
0015 050163
SK.BUNDSCHRAUBE M 5X16 SW=8
HH COLLAR SCREW M 5X16 WS=8
4
9
587.06.090.000
DICHTUNG FILTERK.DECKEL ‘99
GASKET FILTER BOX COVER ‘99
1
10
546.06.010.000
SPRITZSCHUTZ FÜR FILTERKASTEN
SPLASH PROTECT.FOR FILTER BOX
1
11
587.08.019.050
DÄMPFUNGSPLATTE HECKUNTERTEIL
DAMPING PLATE REAR BASE
1
12
570.05.020.001
SCHLAUCH 10X14 PER METER
HOSE 10X14 PER METER
0,20
15
565.06.015.100
LUFTFILTER 125/550/LC4/DUKE
FILTERELEMENT 125/550/LC4/DUKE
1
16
583.06.016.100
FILTERTRÄGER ‘97
FILTER CARRIER ‘97
1
17
587.06.017.000
HALTEBÜGEL LUFTFILTER DUKE ‘99
HOLDING HANGER FILTER DUKE ‘99
1
18
583.06.017.050
HAKEN FÜR FILTERHALTEBÜGEL
HOOK FOR FILTER BRACKET
1
19
546.06.019.004
KLEMMSCHEIBE KS4
CLAMPING DISK KS4
1
27
584.06.026.000
VERGASERMANSCHETTE 400/640 LC4
AIR FILTER BOOT 400/640 LC4’97
1
28
550.06.028.000
SCHLAUCHBINDER 60-80MM
HOSE CLAMP 60-80MM
1
29
510.06.027.000
SCHLAUCHBINDER 50-70MM
HOSE CLAMP 50-70MM
1
37*
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
4
38
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
4
40
722.10.079.000
STÜTZSCHALE
BUCKET
2
41
587.06.010.050
HALTEBL.HECKUNTERTEIL DUKE ‘99
BRACKET REAR BASE DUKE ‘99
1
42
587.07.050.050
GUMMITÜLLE F.SITZBANKSCHL.’99
RUBBER SLEEVE F.SEAT LOCK ‘99
1
50
503.08.052.000
BUNDBÜCHSE 6X11X16X5 MM
BUSH FOR SPOILER 6X11X16X5 MM
2
52
0015 060163
SK.BUNDSCHRAUBE M 6X16 SW=8
HH COLLAR SCREW M 6X16 WS=8
1
53
0015 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-587.06.0
2004
