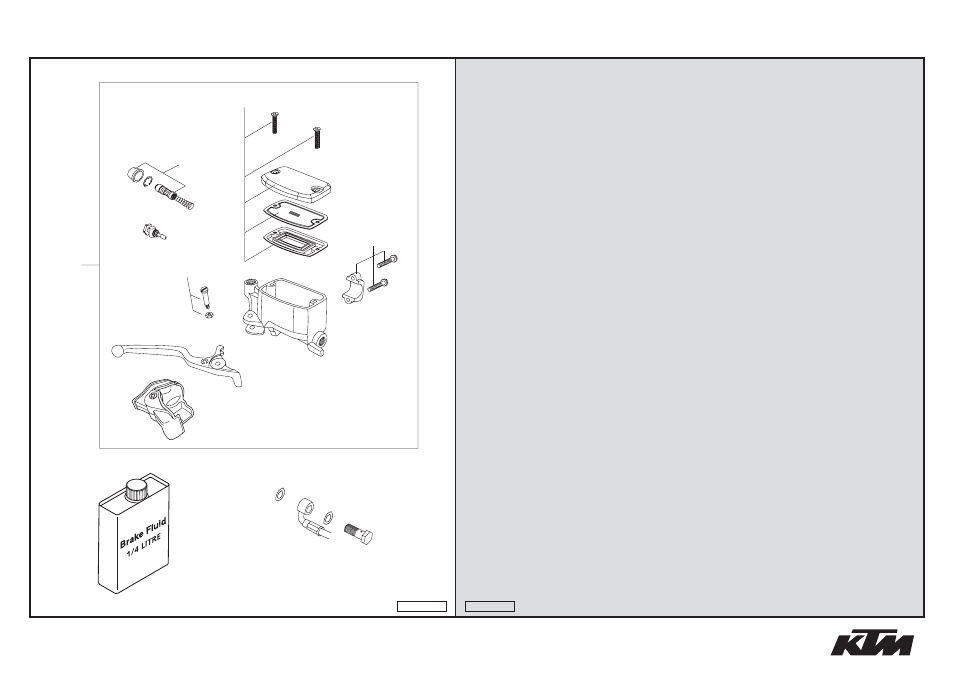

HANDBREMSZYLINDER BREMBO
»
HAND BRAKE CYLINDER BREMBO 640 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 600.13.001.000 HANDBREMSZYLINDER 03 HAND BRAKE CYLINDER 03 1
2 600.13.003.000 HANDBREMSZYL.DECKEL KPL. 03 HAND BRAKE CYL. COVER CPL. 03 1
3 600.13.005.000 SCHELLE KPL. 03 CLAMP CPL. 03 1
4 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 2
5 600.13.008.000 REP.SATZ KOLBEN LC8 ADV 03 REP.SET PISTON LC8 ADV 03 1
6 600.13.007.000 STELLSCHRAUBE KPL. LC8 ADV ADJUSTING SCREW CPL. LC8 ADV 1
7 600.13.006.000 HEBELSCHRAUBE KPL. 2003 LEVER SCREW CPL. 2003 1
8 600.13.002.000 HANDBREMSHEBEL 2003 HAND BRAKE LEVER 2003 1
9 600.13.004.000 SCHUTZKAPPE HANDBREMSZYLINDER PROTECTION CAP HAND BRAKE CYL. 1
11 600.13.012.000 BREMSLEITUNG VORNE ADV.S 03 BRAKE HOSE FRONT ADV.S 03 1
L=1284 MM L=1284 MM
12 420.13.226.000 CU-DICHTRING DIN7603-10X16X1 CU-SEAL RING DIN7603-10X16X1 2
13 502.13.025.000 HOHLSCHRAUBE M10X1X19 HOLLOW SCREW M10X1X19 1
80 306054 BREMSFLÜSSIGKEIT DOT 5.1 BRAKE FLUID DOT 5.1 1
05-582.13.0
11
1
2
3
4
5
7
8
6
bl
bm
bn
bm
ik
9
4
03-600.13.0
