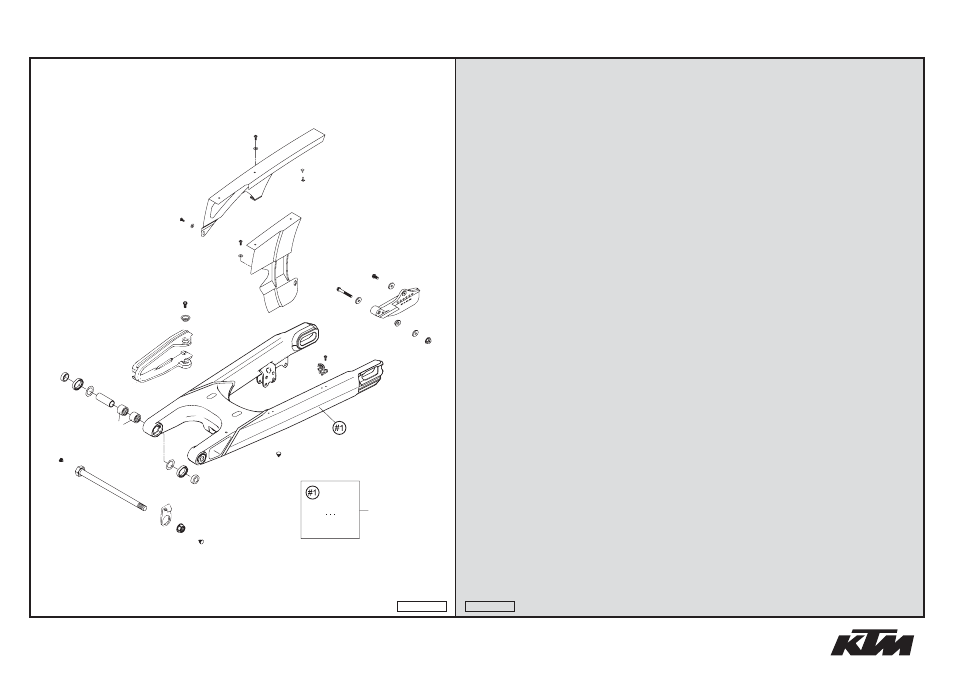

SCHWINGARM · KETTENSCHUTZ
»
SWING ARM · CHAIN GUARD
640 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
12
546.03.014.100
SCHWINGARMBOLZEN KPL.L=253
SWINGARM BOLT KPL. L=253
1
14
502.30.211.000
BREMSSCHLAUCHFÜHRUNG '89
BRAKE HOSE GUIDE '89
1
15
546.03.015.000
STOPPMUTTER M14X1,5 SW=19
SELF LOCKING NUT M14X1,5 WS=19
1
16
544.03.135.000
VERSCHLUSSPFROPFEN SFL10
PLASTIC CAP SFL10
X
30
584.04.030.344
SCHWINGE KPL. LC4 03
SWINGARM CPL. LC4 03
1
38
546.11.076.100
HALTESCHELLE FÜR BREMSSCHL.'96
RETAIN.CLAMP FOR BRAKE HOSE'96
2
39
0010 050103
GEW.FURCHSCHRAUBE M 5,0X10
SPECIAL SCREW M 5,0X10
5
40
502.03.081.700
LAGERHÜLSE 15X20X38,75
BUSHING SLEEVE 15X20X38,75
2
41
590.04.031.000
NADELHÜLSE HK2012V
NEEDLE BUSH HK2012V
4
42
590.04.033.100
SCHEIBE 20X32X0,8
WASHER 20X32X0,8
2
43
0760 253270
WELLENDICHTRING 25X32X7
SHAFT SEAL RING 25X32X7
4
44
546.03.090.000
TASSE FÜR WELLENDICHTR.15X25X9
BUCKET F.SHAFTSEALRING 15X25X9
4
60
583.07.060.000
KETTENSCHUTZ KLEIN '96
CHAINGUARD SMALL '96
1
62
583.07.060.250
KETTENSCHUTZ GROSS 03
CHAINGUARD LARGE 03
1
64
0021 050003
SCHEIBE DIN 9021 A 5,3
WASHER DIN9021-A 5,3
3
65
200.12.062.055
HOHLNIET 2-TLG.
HOLLOW RIVET TWO PARTS
2
67
502.32.050.003
STAHLSCHEIBE 6,2X18X2 DACROMET
STEEL WASHER 6,2X18X2 DACROMET
3
68
584.04.060.150
BUNDBUCHSE 6,2X10X20X6 03
COLLARED BUSH 6,2X10X20X6 03
1
71
722.10.079.000
STÜTZSCHALE
BUCKET
2
72
0015 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
2
73
583.07.073.000
KETTENGLEITSCHUTZ DUKE'94
CHAIN SLIDING GUARD DUKE'94
1
85
584.04.070.000
KETTENFÜHRUNG KPL. HI. LC4 '98
CHAIN GUIDE CPL. REAR LC4 '98
1
86
565.09.064.100
STOVER-FLANSCHMUTTER M6 10.9
SELF LOCKING NUT M6 10.9
1
89
0015 060553
SK.BUNDSCHRAUBE M 6X55 SW=8
HH COLLAR SCREW M 6X55 WS=8
1
91
0015 060163
SK.BUNDSCHRAUBE M 6X16 SW=8
HH COLLAR SCREW M 6X16 WS=8
1
04-584.04.1
15
bq
dk
dt
gk
gm
go
gp
gr
gs
hl
hm
hn
ip
iq
it
jl
dt
go
dt
go
ek
eo
hlhmhn
dt
ds
bm
bo
bp
bq
bq
gr
gr
ds
dt
em
en
eo
en
eo
ek
el
em
05-583.04.1
