KTM ADVENTURE 640 - Handbuch (Seite 23)

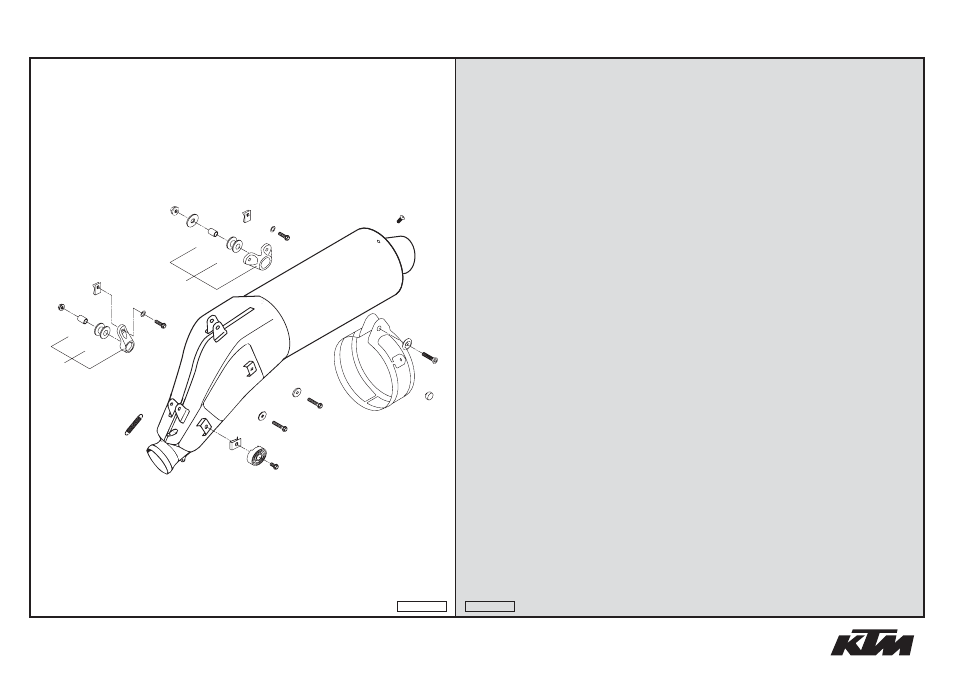

ENDDÄMPFER
»
EXHAUST SILENCER 640 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
8 543.05.068.100 DÄMPFUNGSELEMENT SILICON GRAU DAMP. COMPONENT SILICONE GREY 3
9 543.05.069.000 BÜCHSE 7X12X15,4 BUSHING 7X12X15,4 2
10 0015 060303 SK.BUNDSCHRAUBE M 6X30 SW=8 HH COLLAR SCREW M 6X30 WS=8 2
11 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 4
12 546.03.048.100 MEHRBEREICHSBLECHMUTTER M6 RANGE CHANGE METAL NUT M6 6
13 0137 060003 FEDERSCHEIBE DIN 137 B 6 SPRING WASHER DIN0137-B 6 4
14 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 2
15 0021 080003 SCHEIBE DIN 9021 A 8,4 WASHER DIN9021-A 8,4 1
16 0021 060003 SCHEIBE DIN 9021 A 6,4 WASHER DIN9021-A 6,4 1
17 583.03.061.000 FASONSCHEIBE ALU 8 X 24 MM SPECIAL WASHER ALU 8 X 24 MM 1
18 0991 080353 SENKSCHRAUBE DIN7991-M 8X35 FLAT HEAD SCREW DIN7991-M 8X35 1
19 584.05.085.044 SCHALLDÄMPERHALTERUNG KPL.2001 SILENCER BRACKET CPL. 2001 1
20 502.32.050.001 STAHLSCHEIBE 6,4X17X3 STEEL WASHER 6,4X17X3 1
22 583.05.165.244 SCHALLDÄMPFERHAL. KPL. KURZ'96 SILENCER BRACKET CPL. SHORT'96 2
24 543.10.086.200 STOVER-FLANSCHMUTTER M8 10.9 SELF LOCKING NUT M8 10.9 1
27 565.05.069.000 BÜCHSE 8,4X12X16 SPACER BUSHING 8,4X12X16 1
33 503.05.016.000 ZUGFEDER L=62MM ÖSEN BEWEGLICH TEN.SPRING L=62MM EY.MOVEABLE 2
49 0902 060083 ISK.LI.SCHRAUBE ISO 7380 M 6X8 AH OVAL SCREW ISO 7380 M 6X8 3
50 584.05.083.300 ENDDÄMPFER HGS-4 04 SILENCER HGS-4 04 1
51 543.08.042.000 GUMMIPUFFER RUBBER BUFFER 1
52 584.05.161.100 AUSPUFFSCHELLE FÜR HGS-4 04 RETAIN CLAMP F.HGS4-SILENC. 04 1
54 584.05.098.100 GUMMIPUFFER F.ENDDÄMPFER 2000 RUBBERBUFFER F. SILENCER 2000 2
56 0015 060123 SK.BUNDSCHRAUBE M 6X12 SW=8 HH COLLAR SCREW M 6X12 WS=8 2
05-584.05.1
23
8
9
bk
bl
bm
bn
bo
bp
bq
br
bs
bt
ck
cm
co
cr
dn
fl fm
fo
fq
8
bk
bm
et
bl
bm
bn
fk
05-584.05.1
