Seite 13

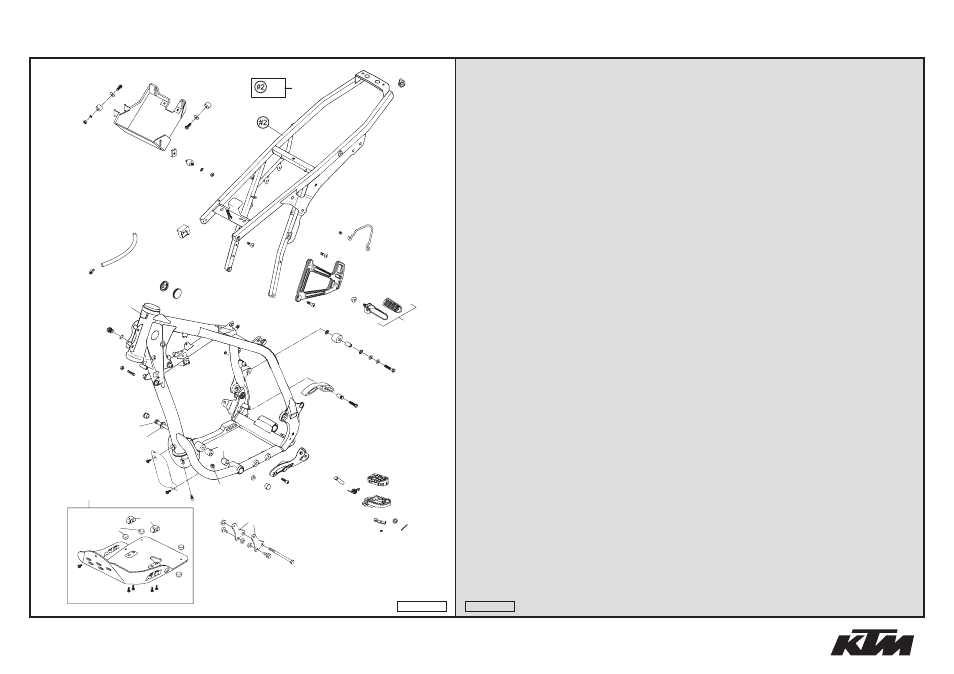

RAHMEN · AUSLEGER
»
FRAME · SUB FRAME
640 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
41
600.03.040.010
FUSSRASTENGUMMI VO. LINKS 03
FOOTREST RUBBER FRONT L/S 03
1
41
600.03.041.010
FUSSRASTENGUMMI VO. RECHTS 03
FOOTREST RUBBER FRONT R/S 03
1
42
600.03.044.010
VERSCHLUSSBLECH VORNE LI/RE 03
CLOSING PANEL FRONT L/S R/S 03
2
43
546.03.041.000
FUSSRASTENFEDER LINKS & RECHTS
FOOTREST SPRING L/S & R/S
2
44
548.03.044.000
BOLZEN FÜR FUSSRASTE 03
BOLT FOR FOOT PED 03
2
46
0125 100003
UNTERLEGSCHEIBE DIN 125 A 10,5
WASHER DIN0125-A10,5
2
47
0094 032253
SPLINT DIN0094-3,2X25 STAHL
PIN DIN0094-3,2X25 STEEL
2
50
583.03.050.044
FUSSRASTE HINTEN LINKS KPL.'95
FOOTREST REAR L/S CPL. '95
1
50
583.03.150.044
FUSSRASTE HINTEN RECHTS KPL'95
FOOT REST REAR R/S CPL.'95
1
51
0985 050003
SS.MUTTER DIN 985 M5
SELF LOCKING NUT DIN0985-M 5
2
52
583.03.051.000
FUSSRASTENGUMMI LI&RE DUKE'95
FOOTREST RUBBER L/S&R/S DUKE95
2
53
584.03.060.000
KETTENROLLE 12X29X22,5 '98
CHAIN ROLL 12X29X22,5 '98
1
55
584.03.060.065
BÜCHSE KETTENROLLE 8X12X23 '98
BUSH CHAIN ROLL 8X12X23 '98
1
59
511.03.053.000
KETTENGLEITSTÜCK UNTEN '97
CHAIN SLIDING PIECE BELOW '97
1
60
511.03.053.051
BÜCHSE 8,2X10X20
BUSHING 8,2X10X20
1
61
544.03.135.000
VERSCHLUSSPFROPFEN SFL10
PLASTIC CAP SFL10
1
68
360.03.014.000
SCHNORR-SICHERUNGSSCHEIBE 8MM
LOCK WASHER 8MM
2
70
0015 080303
SK.BUNDSCHRAUBE M 8X30 SW=10
HH COLLAR SCREW M 8X30 WS=10
1
71
0015 080453
SK.BUNDSCHRAUBE M 8X45 SW=10
HH COLLAR SCREW M 8X45 WS=10
1
72
0910 160153
VERSCHL.SCHR. DIN0910-M16X1,5
PLUG DIN0910-M16X1,5
1
73
0603 162220
CU-FÜLLRING 16 X 22 X 2
CU-SEAL RING 16X22X2
1
75
545.10.052.200
ISK-SCHRAUBE 8X29 SENKKOPF 04
AH SCREW 8X29 FL.HEAD 04
2
76
545.10.052.100
KETTENRADSCHR. M8X26 ISK SW=6
SPROCKET SCREW-AH M8X26 WS=6
4
79
0125 080003
UNTERLEGSCHEIBE DIN 125 A 8,4
WASHER DIN0125-A 8,4
2
80
583.03.010.000
ABDECKUNG FÜR ÖLFILTER '94
COVER OIL FILTER '94
X
81
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
4(2)
82
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
1
85
502.35.033.300
KLIPS-MUTTERNHALTER M6 KP142
SNAP-NUT HOLDER M6 KP142
X
87
0984 060103
ISK.SCHRAUBE DIN7984-M 6X10
AH SCREW DIN7984-M 6X10
1
90
584.12.099.044
MOTORSCHUTZ LIMITED KPL. 97
ENGINE PROTECT.LIMITED CPL. 97
1
93
580.03.012.200
MOTORSCHUTZHALTERUNG RE. '97
ENGINE PROTECTOR BRACKET '97
2
95
543.08.042.000
GUMMIPUFFER
RUBBER BUFFER
4
05-582.03.0
13
fk
fm
2
4
7
bk
bn
bo
bq
bs
bt
dq
dr
fn
fp
ft
gk
gs
gs
hk
hl
hm
hn
hq
ht
ik
il
il
im
im
br
bs
4
ck
cl
cm
cn
co
cp
cq
cr
cl
cm
cp
cn
co
br
bm
dk
ds
ek
do
dp
300 mm
el
em
en
eo
eq
er
1
fl
ip
gl
bl
5
hp
8
9
hq
br
jk
jn
jp
jp
jp
ir
bm
dm
dn
05-582.03.0
