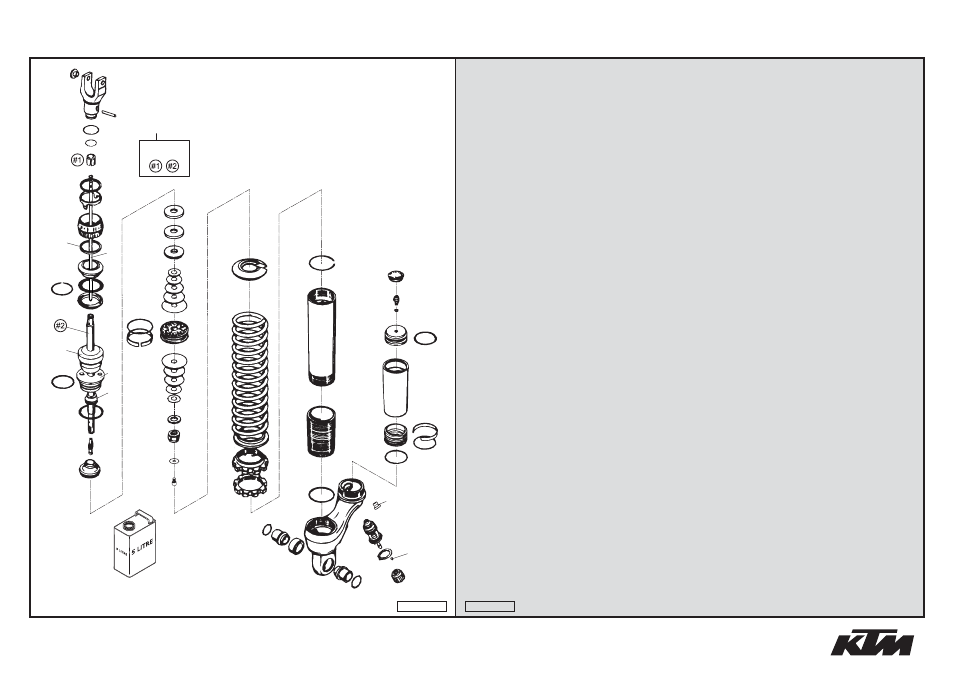

FEDERBEIN WP ZERLEGT
»
MONOSHOCK WP DISASSEMBLED
640 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
47
9101.0253
FEDER 66-260 59
SPRING 66-260 59
X
47
9101.0110
FEDER 70-260 (59); D=12,0
SPRING 70-260 (59); D=12,0
1
47
9101.0111
FEDER 75-260 (59)
SPRING 75-260 (59)
X
48
4681.0063
FEDERTELLER D=58; H=13; L=15
SPRING RETAINER D=58;H=13;L=15
1
49
4681.1208
GUMMIKAPPE "NICHT ÖFFNEN"
RUBBER CAP "DO NOT OPEN"
1
50
5018.0342S1
DÄMPFERÖL 5 LT 2003
SHOCK ABSORBER FLUID 5 LT 2003
1
0,33 L
0,33 L
60
4681.1216
ZUGSTUFEN-BÜCHSE H=6,5
REBOUND BUSH PLANE H=6,5
1
61
4681.1005
DISTANZSTÜCK 35X14X10
SPACER 35X14X10
1
62
4681.0491
SCHEIBE 12X26X0,20
SHIM 12X26X0,20
1
62
4681.0492
SCHEIBE 12X28X0,20
SHIM 12X28X0,20
1
62
4681.0493
SCHEIBE 12X30X0,20
SHIM 12X30X0,20
1
62
4681.0498
SCHEIBE 12X40X0,20
SHIM 12X40X0,20
2
62
4681.0507
SCHEIBE 12X40X0,25
SHIM 12X40X0,25
1
62
4681.0521
SCHEIBE 12X32X0,15
SHIM 12X32X0,15
1
62
4681.0522
SCHEIBE 12X34X0,15
SHIM 12X34X0,15
1
62
4681.0523
SCHEIBE 12X36X0,15
SHIM 12X36X0,15
1
62
4681.0524
SCHEIBE 12X38X0,15
SHIM 12X38X0,15
1
62
4681.0606
SCHEIBE 12X22X0,10
SHIM 12X22X0,10
1
62
4681.0610
SCHEIBE 12X17X0,15
SHIM 12X27X0,15
1
68
4681.0491
SCHEIBE 12X26X0,20
SHIM 12X26X0,20
1
68
4681.0492
SCHEIBE 12X28X0,20
SHIM 12X28X0,20
1
68
4681.0493
SCHEIBE 12X30X0,20
SHIM 12X30X0,20
1
68
4681.0520
SCHEIBE 12X30X0,15
SHIM 12X30X0,15
2
68
4681.0521
SCHEIBE 12X32X0,15
SHIM 12X32X0,15
2
68
4681.0607
SCHEIBE 12X23X0,10
SHIM 12X23X0,10
1
68
4681.0641
SCHEIBE 12X21X0,30
BACKPLATE 12X21X0,30
1
75
4681.1218
KOLBEN 6+6XD=7 BA
PISTON 6+6XD=7 BA
1
76
4681.0035
O-RING VITON 37,82X1,78
O-RING VITON 37,82X1,78
1
77
4681.1206
KOLBENRING 8X46
PISTON RING 8X46
1
79
4618.0056
ENTLÜFTUNGSSCHRAUBE M6
BLEED SCREW M6
1
80
4681.1258
RING 12X24X2,5
RING 12X24X2,5
1
81
4054.0403
SCHEIBE 6X18X0,1
SHIM 6X18X0,1
4
83
4618.0060
KOLBENSTANGENMUTTER KPL. M12X1
PISTON ROD NUT CPL. M12X1
1
84
4681.0340
O-RING NBR 45X2
O-RING NBR 45X2
2
