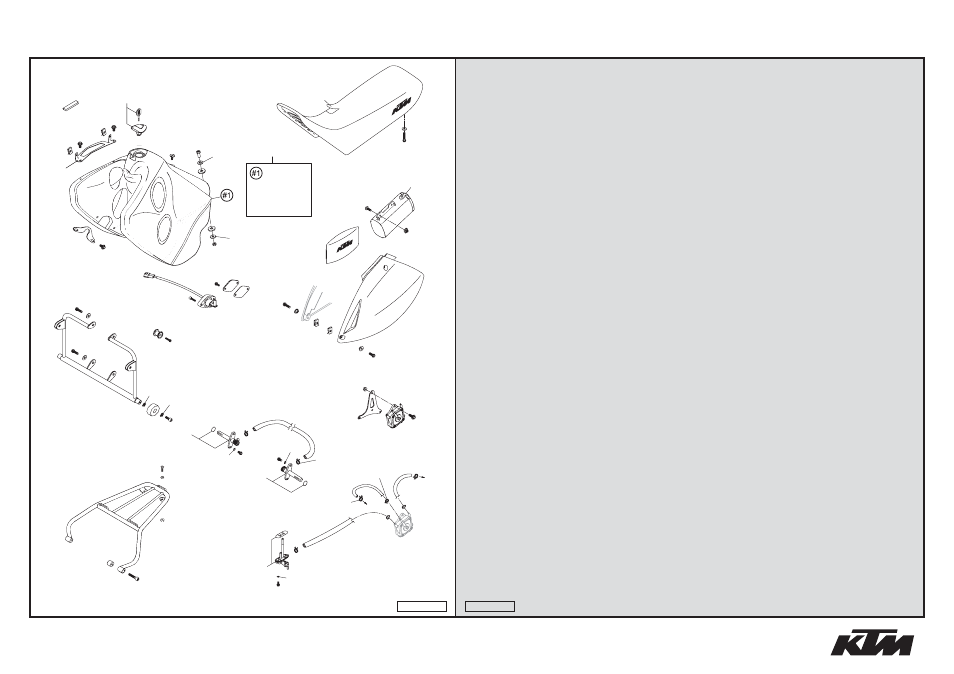

TANK · SITZBANK · VERKLEIDUNG
»
TANK · SEAT · COVER
640 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
44
0015 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
4
45
550.07.006.200
O-RING 11X1,8 NBR 70
O-RING 11X1,8 NBR 70
2
46
511.07.004.000
BENZINHAHN KPL.MIKUNI CK-69'96
FUEL COCK CPL.MIKUNI CK-69 '96
1
EIN ANSCHLUSS
ONE CONNECTION
47
0912 050163
ISK.SCHRAUBE DIN 912 M5X16
AH SCREW DIN0912-M 5X16
2
48
546.03.048.100
MEHRBEREICHSBLECHMUTTER M6
RANGE CHANGE METAL NUT M6
6
49
582.07.080.000
BENZINSTANDSGEBER ADV. 2002
GAS-LEVEL SENSOR ADV. 2002
1
50
582.11.001.161
MASKENHALTEBLECH RE. ADV. 01
MASK BRACKET R/S ADV. 01
1
50
582.11.001.160
MASKENHALTEBLECH LI. ADV. 01
MASK BRACKET L/S ADV. 01
1
51
583.12.085.100
DICHTUNGSPROFIL PER METER
EDGE PROTECTOR PER METER
1
52
510.05.067.100
ISOLIERSCHEIBE 12X28X3
INSOLATE WASHER 12X28X3
2
53
0015 060353
SK.BUNDSCHRAUBE M 6X35 SW=8
HH COLLAR SCREW M 6X35 WS=8
1
54
503.08.052.000
BUNDBÜCHSE 6X11X16X5 MM
BUSH FOR SPOILER 6X11X16X5 MM
1
56
503.08.053.000
BUNDBÜCHSE 6X11X16X7,5 MM 98
BUSH FOR SPOILER 6X11X16X7,5
1
58
580.12.058.000
WERKZEUGKASTEN KPL. '92
TOOL BOX CPL. '92
1
59
580.12.058.050
GUMMI FÜR WERKZEUGKASTEN '92
RUBBER FOR TOOL BOX '92
1
60
583.29.099.000
BORDWERKZEUG 400-640 LC4 '97
TOOL SET 400-640 LC4 '97
1
61
584.12.010.200/30 GEPÄCKTRÄGER SCHW.MIL LC4 99
BAGGAGE CARRIER BLACK MIL LC4
1
62
0991 060203
SENKSCHRAUBE DIN7991 M6X20 8.8
FLAT H.SCREW DIN7991-M6X20 8.8
2
63
400.06.006.000
FASONSCHEIBE 6MM
WASHER 6MM
2
64
565.09.064.100
STOVER-FLANSCHMUTTER M6 10.9
SELF LOCKING NUT M6 10.9
4
65
0015 060253
SK.BUNDSCHRAUBE M 6X25 SW=8
HH COLLAR SCREW M 6X25 WS=8
2
66
584.12.011.100
BÜCHSE FÜR GEPÄCKTRÄGER 2000
BUSH FOR BAGGAGE CARRIER 2000
2
67
0021 080003
SCHEIBE DIN 9021 A 8,4
WASHER DIN9021-A 8,4
1
68
0934 080003
SK.MUTTER DIN 934 M8
HEXAGON NUT DIN0934-M 8
1
70
582.07.081.000
ABDECKBL. F.BENZINSTANDSGEBER
COVER FOR GAS-LEVEL SENSOR
X
71
582.07.081.050
DICHTUNG F. ABDECKBLECH
GASKET FOR COVER
X
72
0015 050123
SK.BUNDSCHRAUBE M 5X12 SW=8
HH COLLAR SCREW M 5X12 WS=8
X
81
584.08.041.000/70 SEITENVERKL. LI. ORANGE 04
SIDE COVER L/S ORANGE 04
1
81
584.08.042.100/70 SEITENVERKL. RE. ORANGE 04
SIDE COVER R/S ORANGE 04
1
05-582.07.0
26
1
2
23
4
4
6
cn
cn
cp
cq cr
cs
dl
dl
dp
dq
dr
ds
bk
ek
el
em
en
en
eq
eq
es
es
es
et
et
fk
fm
fm
fo
fq
gk
gl
gm
gn
go
gp
gq
gr
gs
hk
hl
hm
il
eo
5
5
5
5
er
er
3
4
eo
ep
3
eo
ep
4
bm
bn
bn
bo
bp bq
bq
bq
bq
bq
br
bs
bs
ck
cl
ct
go
fl
bl
cm
fn
bm
8
en
en
A ... VERGASER / CARBURETOR
B ... UNTERDRUCKANSCHLUSS /
VACUUM CONNECTION
360 mm
600 mm
170 mm
A
B
fs
ft
05-582.07.0
