KTM ADVENTURE 640 - Handbuch (Seite 34)

LICHTANLAGE
»

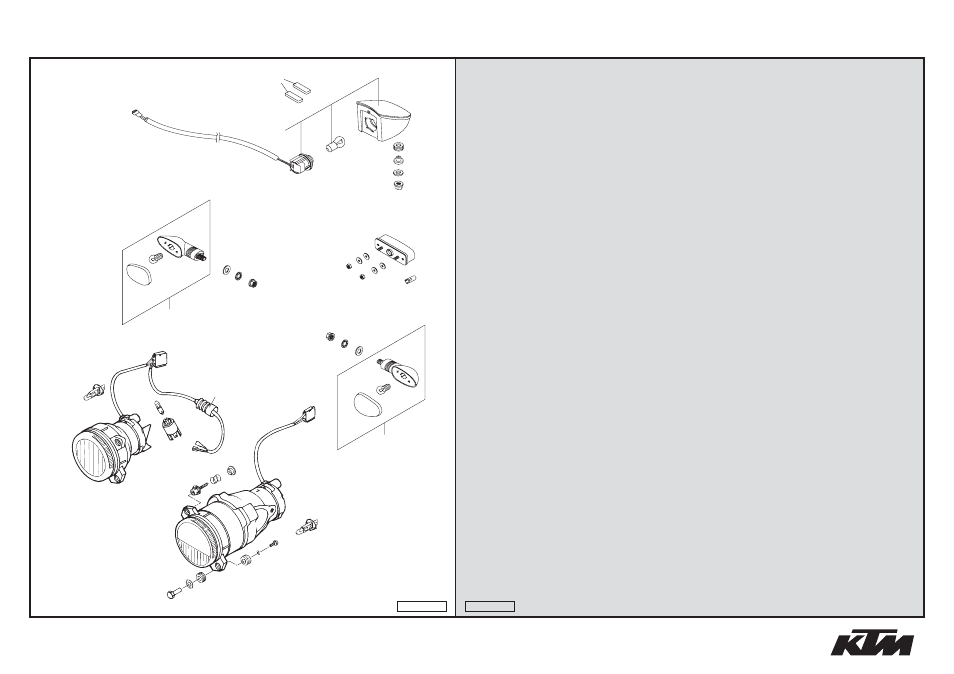

LIGHTING SYSTEM 640 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 583.11.010.000 SCHEINWERFER ABBLEND DUKE'94 HEADLIGHT LOW BEAM DUKE'94 1
RECHTSVERKEHR RHT
2 583.11.038.000 LAMPE H1 12V 55W WEISS BULB H1 12V 55W WHITE 2
SOCKEL P14,5S BASE P14,5S
3 583.11.044.000 HALSMUTTER M5X25 SW=10 KPL. SPECIAL NUT M5X25 WS=10 4
4 0125 080003 UNTERLEGSCHEIBE DIN 125 A 8,4 WASHER DIN0125-A 8,4 4
5 310.08.060.000 KABELTÜLLE D=8MM OFFEN RUBBER SLEEVE D=8MM OPEN 8
6 0797 050003 ZAHNSCHEIBE DIN6797-J 5,3 TOOTH LOCK WASH. DIN6797-J 5,3 4
7 0933 050123 SK.SCHRAUBE DIN0933-M 5X12 HH SCREW DIN0933-M 5X12 4
8 583.11.011.000 EINSTELLSCHRAUBE M5X30 KPL. ADJUSTING SCREW M5X30 CPL. 2
9 120.03.007.052 FEDER L=16MM SPRING L=16MM 2
10 546.03.073.000 BUNDBÜCHSE 5 X 10 X 6 ALU COLLAR BUSHING 5 X 10 X 6 ALU 2
11 583.11.039.000 LAMPENFASSUNG BA9S BULB SOCKET BA9S 1
12 441.11.005.100 KUGELLAMPE 12V 2W BA9S BULB 12V 2W BA9S 1
13 583.02.126.000 FALTENBALG KUPPLUNGSHEBEL '95 CLUTCH LEVER BOOT '95 1
15 583.11.110.000 SCHEINWERFER FERNLICHT DUKE'94 HEADLIGHT HIGHBEAM DUKE '94 1
18 490.11.435.000 LAMPE 12V 5W (W2,1X9,5D) BULB 12V 5W (W2,1X9,5D) 1
19 441.11.015.100 LAMPE 12V 10W (BA15S) BULB 12V 10W (BA15S) 4
22 584.14.030.000 SK-BUNDMUTTER M10X1,25 SW=13 HH COLLAR NUT M10X1,25 WS=13 4
23 0797 100003 ZAHNSCHEIBE DIN6797-J10,5 ZI LOCK WASHER DIN6797-J10,5 ZI 4
24 0125 100003 UNTERLEGSCHEIBE DIN 125 A 10,5 WASHER DIN0125-A10,5 4
25* 584.14.025.000/30 BLINKER KPL. VO.LI./HI.RE. '99 FLASHER CPL.FRONT L/S REAR R/S 2
26* 584.14.026.000/30 BLINKER KPL. VO.RE./HI.LI. '99 FLASHER CPL.FRONT R/S REAR L/S 2
28* 584.14.028.000 LEUCHTHAUBE LINKS & RECHTS '98 FLASHER LENS L/S & R/S '98 4
ORANGE ORANGE
32 584.14.040.051 METAMOLL FÜR RÜCKLICHT 99 METAMOLL FOR REARLIGHT 99 1
15MM X 50MM X 5MM 15MM X 50MM X 5MM
40 584.14.040.100 RÜCKLICHT KPL. LC4 2001 REAR LIGHT CPL. LC4 2001 1
41 584.14.042.000 LAMPE 12V 21/5W (BAY15S)VERST. BULB 12V 21/5W (BAY15S)REINFO. 1
42 410.01.052.000 KABELTÜLLE D=12MM RUBBER SLEEVE D=12MM 3
43 587.14.048.000 RÜCKLICHTBUCHSE REAR LIGHT BUSHING 3
44 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 3
45 0985 050003 SS.MUTTER DIN 985 M5 SELF LOCKING NUT DIN0985-M 5 2
46 0021 050003 SCHEIBE DIN 9021 A 5,3 WASHER DIN9021-A 5,3 4
47 584.14.047.000 KENNZEICHENBELEUCHTUNG LC4 '98 LICENSE-PLATE ILLUMINATION '98 1
48 0021 060003 SCHEIBE DIN 9021 A 6,4 WASHER DIN9021-A 6,4 3
