KTM ADVENTURE 640 - Handbuch (Seite 7)

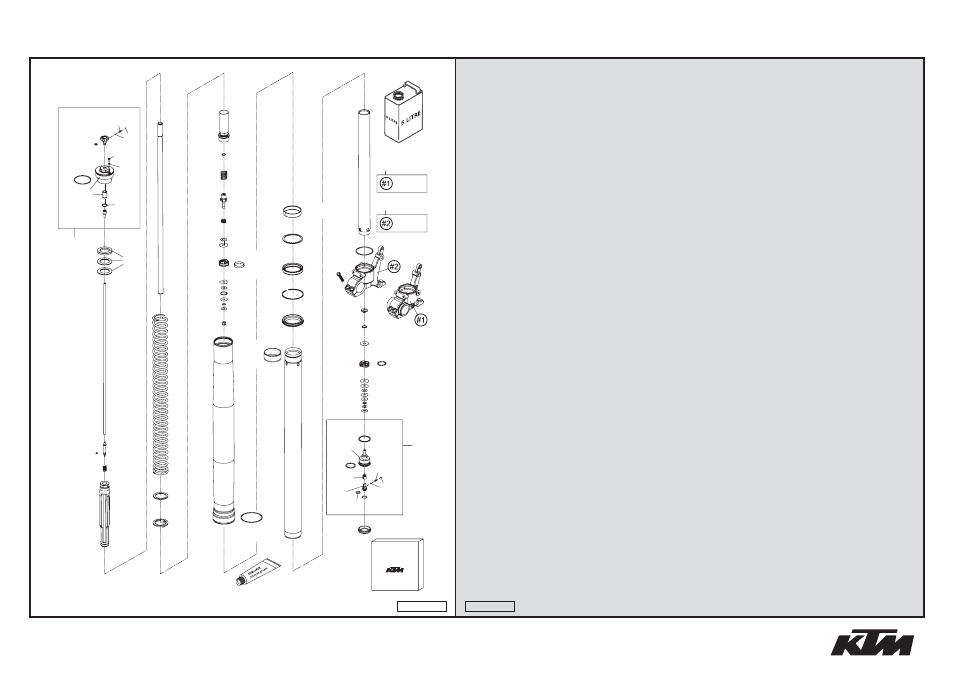

GABELBEINE WP USD 48
»
FORK LEGS WP USD 48 640 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 4860.0020S VERSCHL.KAPPE+BÜCHSE M51X1,5 SREW CAP+BUSH M51X1,5 2
2 4681.0340 O-RING NBR 45X2 O-RING NBR 45X2 2
3 4860.0018 EINSTELLKNOPF ZUGSTUFE KNOB REBOUNG ADJUSTER 2
4 4860.0020S1 VERSCHLUSSKAPPE M51X1,5 KPL. SCREW CAP M51X1,5 CPL. 2
5 4054.0603 STAHLKUGEL D=3MM STEEL BALL D=3MM 8
6 4860.0028 FEDER D=2,9 L=7,9 SPRING D=2,9 L=7,9 4
7 4860.0044 O-RING NBR 6X1,5 O-RING NBR 6X1,5 2
8 4860.0058 ENTLÜFTUNGSSCHRAUBE M4X6 VENT SCREW M4X6 2
9 4860.0009 O-RING NBR 3,7X1,6 O-RING NBR 3,7X1,6 2
10 4860.0043 O-RING NBR 12X1,5 O-RING NBR 12X1,5 2
11 4860.0019 HALTER F. EINSTELLROHR D=4MM HOLDER F.ADJUSTMENT TUBE D=4MM 2
12 4860.0268 AUSSENROHR L=577 D=54/60 SM 03 OUTER TUBE L=577 D=54/60 SM 03 2
13 4860.0016 FÜHRUNGSRING D=58MM GUIDING RING D=58MM 2
15 4860.0205 FÜHRUNGSBÜCHSE 48X52X12 DU-BUSH 48X52X12 2
16 4860.0013 TRÄGERRING 50 X 57,6 X 1,5 SUPPORT RING 50 X 57,6 X 1,5 2
17 4860.0347 ÖLDICHTRING 48X57,8X9,5 03 OIL SEAL RING 48X57,8X9,5 03 2
18 4860.0070 SICHERUNGSRING SB58 LOCK WASHER SB58 2
19* 4860.0348 STAUBKAPPE D=48 03 DUST STRIPPER D=48 03 2
22 4860.0204 FÜHRUNGSBÜCHSE 47X49X20 DU-BUS 47X49X20 2
23* 4860.0417 GABELHOLM D=48 L=595 2005 INNER TUBE D=48 L=595 2005 2
24* 4860.0380S HYDR.STOP L=200MM D=31,9 KPL. HYDR.STOP L=200MM D=31,9 CPL. 2
30 4860.0094 EINSTELLROHR L=492MM ADJUSTMENT TUBE L=492MM 2
31* 4860.0412 KOLBENSTANGE 14X11X1 L=526 PISTON ROD 14X11X1 L=526 2
33 4860.0189 NADEL ZUGSTUFE 2003 NEEDLE REBOUND 2003 2
34 4860.0046 O-RING NBR 3X1,5 O-RING NBR 3X1,5 2
35 4860.0033 FEDER ZUGSTUFENNADEL C=4N/MM SPRING REBOUND NEEDLE C=4N/MM 2
36 4860.0113 UNTERLEGRING 32X42X2,5 WASHER 32X42X2,5 2
37 4860.0036 VORSPANNBÜCHSE 42X26,5X2,5 SPACER 42X26,5X2,5 2
37 4860.0037 VORSPANNBÜCHSE 42X26,5X5 SPACER 42X26,5X5 2
37 4860.0053 VORSPANNBÜCHSE 42X26,5X1,5 SPACER 42X26,5X1,5 2
38 9141.0006S FEDER 4,4N/MM SET D=5,1MM SPRING 4,4N/MM SET D=5,1MM X
38 9141.0019S FEDER 4,6N/MM SET D=5,1MM SPRING 4,6N/MM SET D=5,1MM 1
39 4860.0021 FEDERAUFLAGE 26,2 X 43 X 3 INTERM. RING 26,2 X 43 X 3 2
42* 4860.0383S SCHRAUBBÜCHSE M29,3X1 L=90 KPL SCREW SLEEVE M29,3X1 L=90 CPL. 2
43 4860.0239 O-RING NBR 8X1,25 O-RING NBR 8X1,25 2
