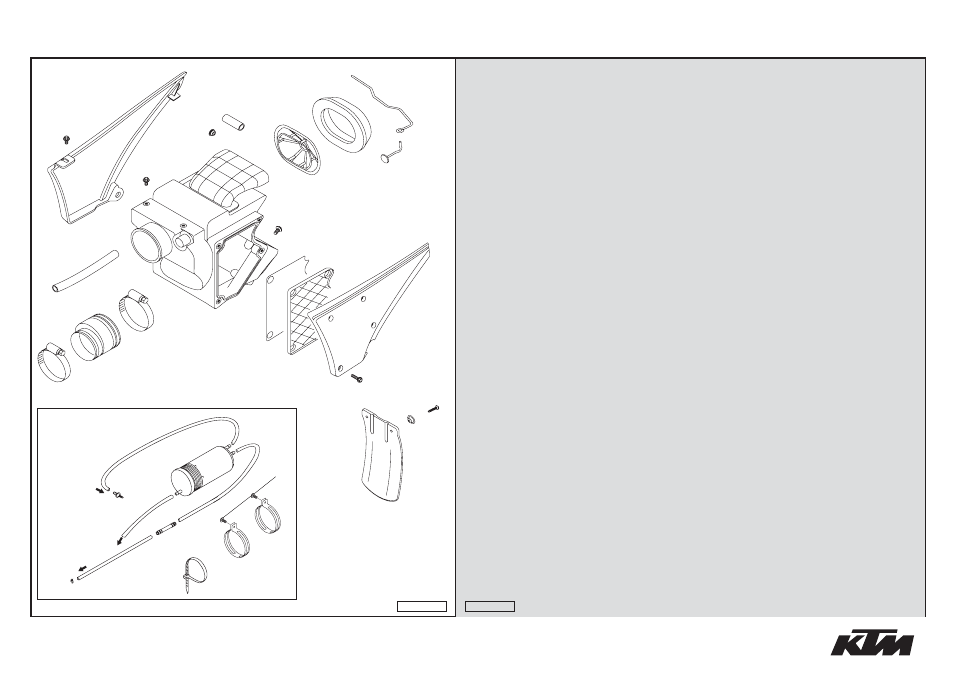

LUFTFILTERKASTEN
»
AIR FILTER BOX
640 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
584.06.001.200
FILTERKASTEN E-START 03
FILTER BOX E-START 03
1
2
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
5
3
570.05.020.001
SCHLAUCH 10X14 PER METER
HOSE 10X14 PER METER
0,34
4
361.11.021.000
VERSCHLUSSPFROPFEN
PLUG
1
5
584.06.004.000
FILTERKASTENDECKEL RE. LC4'98
FILTER BOX COVER R/S LC4'98
1
6
584.06.003.100
FILTERKASTENDECKEL LI. LC4'98
FILTER BOX COVER L/S LC4'98
1
7
584.06.003.150
TRÄGER FILTERK.DICHTUNG LC4'98
CARRIER FILTER BOX GASKET '98
1
8
584.06.090.100
DICHTUNG FILTERK.DECKEL LC4'98
GASKET FILTER BOX COVER LC4'98
1
9
0015 050203
SK.BUNDSCHRAUBE M 5X20 SW=8
HH COLLAR SCREW M 5X20 WS=8
4
10
546.06.010.000
SPRITZSCHUTZ FÜR FILTERKASTEN
SPLASH PROTECT.FOR FILTER BOX
1
11
722.10.079.000
STÜTZSCHALE
BUCKET
2
12
0017 060203
EJOT PT SCHRAUBE K60X20 SW=6
EJOT PT SCREW K60X20 WS=6
2
14
584.06.026.000
VERGASERMANSCHETTE 400/640 LC4
AIR FILTER BOOT 400/640 LC4'97
1
15
510.06.027.000
SCHLAUCHBINDER 50-70MM
HOSE CLAMP 50-70MM
1
16
550.06.028.000
SCHLAUCHBINDER 60-80MM
HOSE CLAMP 60-80MM
1
17
584.06.015.100
LUFTFILTER E-STARTER 98
FILTERELEMENT E-STARTER '98
1
18
584.06.016.000
FILTERTRÄGER '97
FILTER CARRIER '97
1
19
584.06.017.050
HAKEN FÜR FILTERHALTEBÜGEL '97
HOOK F.HOLDING HANG.FILTER '97
1
20
584.06.017.100
HALTEBÜGEL FÜR FILTER '98
HOLDING HANGER FOR FILTER '98
1
60*
587.15.001.000
AKTIVKOHLEFILTER TYPE AK47 '99
EVAP.CANISTER FILTER TYPE AK47
1
61*
583.07.083.100
BEFESTIGUNGSSCHELLE D=76,5MM
CLAMP FOR EVAP CANISTER
1
62*
440.11.076.200
KABELBAND 200/3,6MM SCHWARZ
CABLE TIE 200/3,6MM BLACK
X
64*
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
2
66*
600.07.116.001
SCHLAUCH 6X12 PER METER
HOSE 6X12 PER METER
X
68*
600.07.026.001
SCHLAUCH NBR 5,4X9,4 P.METER
HOSE NBR 5,4X9,4 PER METER
X
69*
600.15.021.000
SCHLAUCHVERB.-STUTZEN GS6 03
HOSE CONNECTOR GS6 03
1
72*
584.07.017.000
STUFENL.1-OHRKLEMME 008.7-505R
CLAMP 008.7-505R
1
73*
583.07.083.000
BEFESTIGUNGSSCHELLE D=82MM
CLAMP FOR FILTER KNECHT
1
05-582.06.0
24
1
2
3
4
5
7
8
9
bk
6
bl
bm
bo
bp
bq
br
bs
bt
ck
2
3
2
300 MM
40 MM
USA
gk
gl
gm
go
gq
gs
hk
hm
hn
FILTERKASTEN
AIR FILTER BOX
ABFLUSS IN FILTERKASTEN
DRAIN IN AIR FILTER BOX
BENZINTANK
FUEL TANK
gq
gs
390 MM
310 MM
600 MM
600 MM
gt
05-582.06.0
