Installation (Forts.)
MediaLink Controller • Installation
2-16
Einbau des MLC in eine Wandeinbaubox oder Klemmrahmen
1.
Trennen Sie den MLC stromversorgungsseitig von der Stromversorgung, und
bauen Sie den MLC in die Wandeinbaubox oder in das Möbel ein.
2.
Bauen Sie den MLC mit den mitgelieferten Metallgewindeschrauben in die
Wandeinbaubox oder den Klemmrahmen ein (wie in den folgenden
Abbildungen gezeigt), oder befestigen Sie ihn mit Holz- bzw.
Blechschrauben am Möbelstück.
HINWEIS
Wenn der MLC (und beliebige Zubehörteile wie Steuerungsmodule oder eine
Infrarot-Verbindung) nicht in eine geerdete Wandeinbaubox aus Metall
eingebaut ist, gehen Sie wie folgt vor:
• Erden Sie jede einzelne Frontblende direkt an einer Erdungsquelle. ODER...
•
Verbinden Sie jede einzelne Frontblende mit ihrer Leiterplatte und dem
Netzgerät über einen Erdungspin an einem der Stecker.
Erden Sie die Frontblende eines Produkts nicht gleichzeitig an der
Schalterplatte und einer anderen Erdungsquelle (über einen Steckerpin).
Wenn Sie ein Produkt mit zwei verschiedenen Erdungsquellen verbinden,
führt dies möglicherweise zu Erdschleifen oder anderen erdungsbezogenen
Problemen im System.

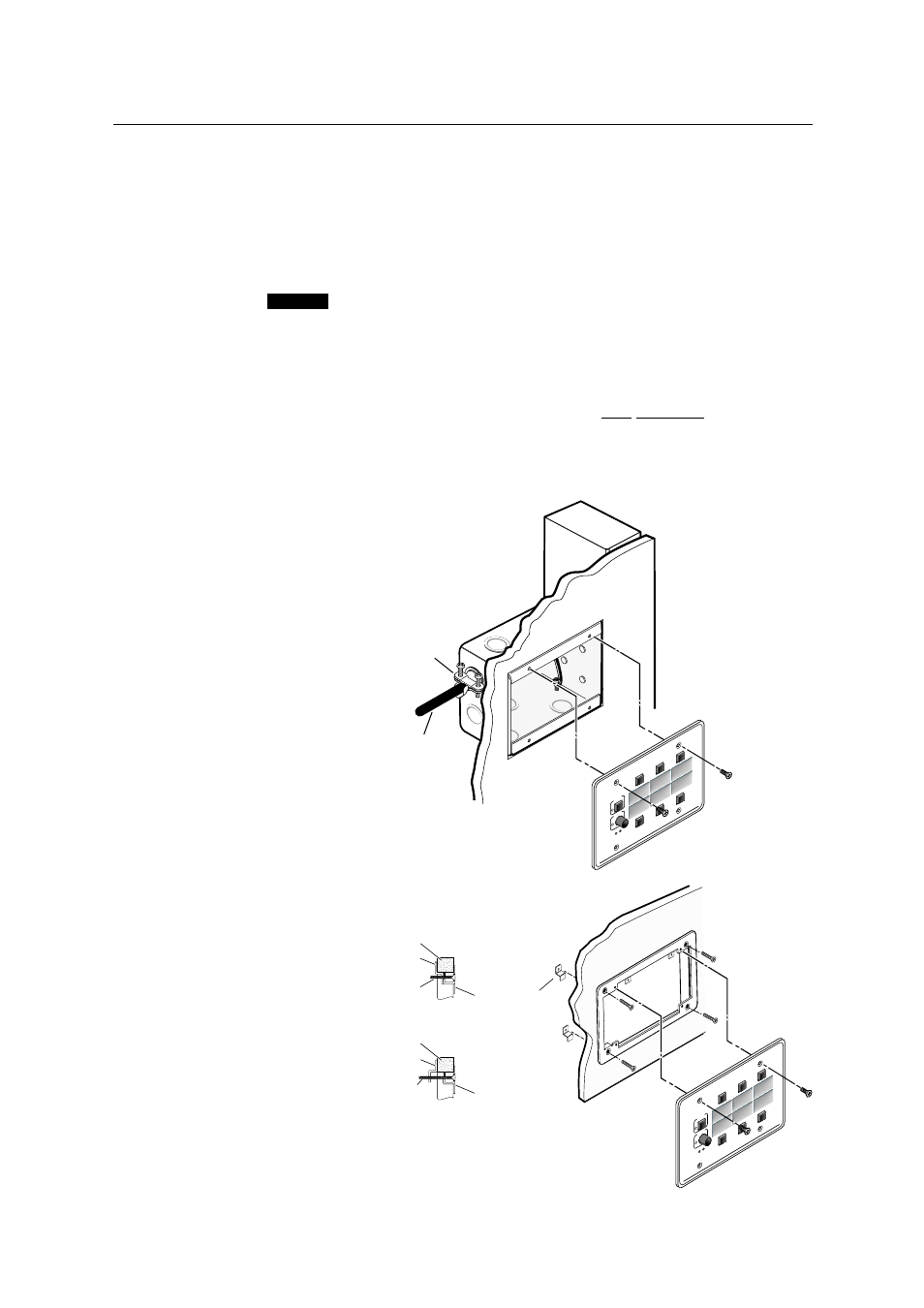

Einbau des MLC in eine Wandeinbaubox oder einen Klemmrahmen
Installations-
kabel
Kabel-
klemme
Extr
on
Med
iaL
ink
C
on
tro
lle
r
ML
C 20
6
DIS
PL
AY
PO
W
ER
VO
LU
ME
MA
X/
MI
N
VC
R
DV
D
La
pto
p
MLC 206
Detail A
0.75" #6-32 Schraube
Sicherungsklammer
Sicherungsklammer
Platte
Platte
Halterung
Halterung
Detail B
1.25" #6-32 Schraube
Sicherungsklammer kann
beliebig ausgerichtet sein.
Siehe Detail A oder Detail B.
MLC 206
Extr
on
Me
dia
Lin
k C
on
tro
lle
r
ML
C 20
6
DISPLAY
POWER
VOLUME
MA
X/
MI
N
VCR
DVD
Laptop
