Zusätzliche Digital I/O Information
MTS Criterion™ Serie 40 Produkthandbuch Anhang 95
Anhang
Zusätzliche Digital I/O Information

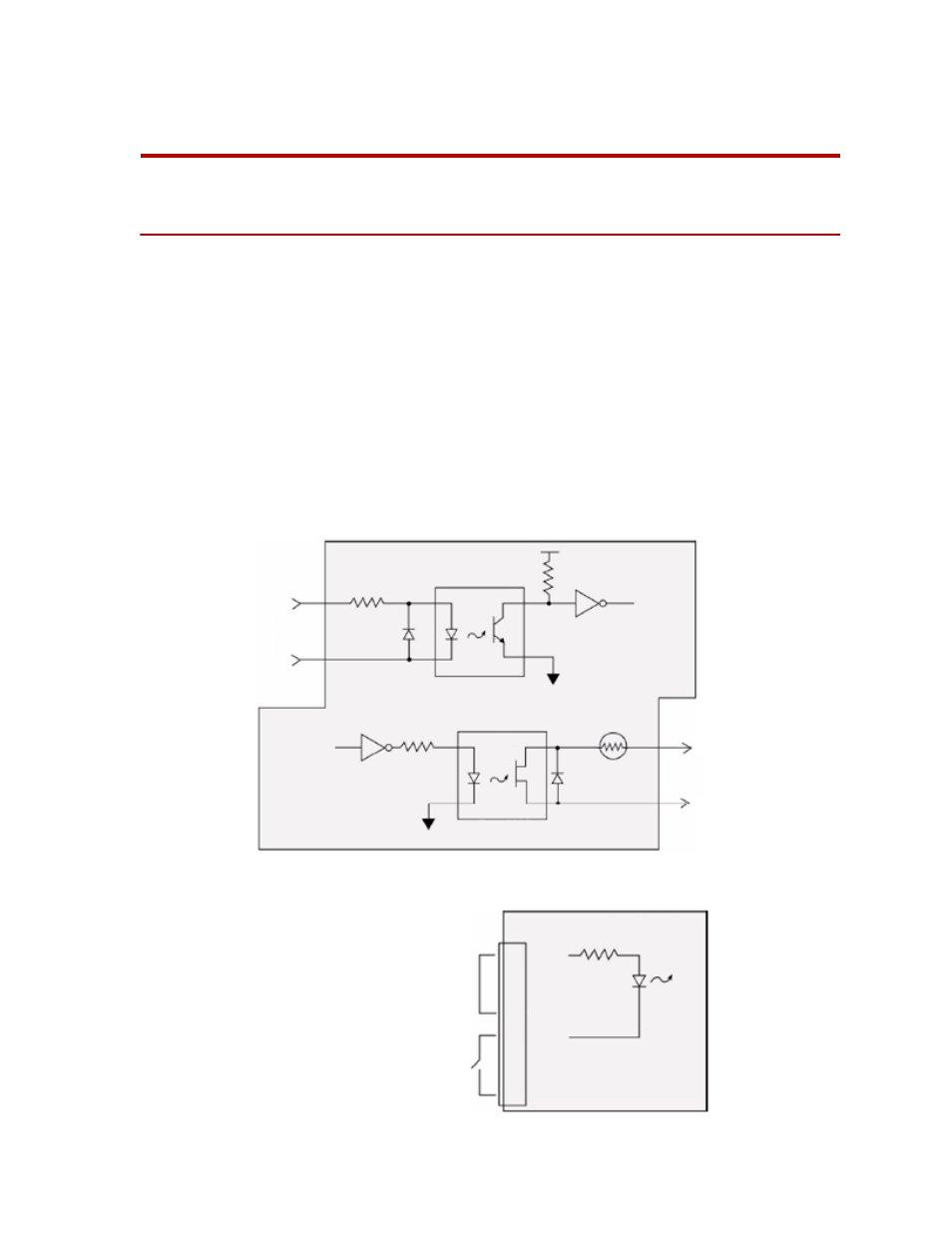

Die digitalen Eingänge bestehen aus einen Optokoppler MOCD223 in Serie mit
einem 2,7 Kiloohm-/0,5 Watt-Widerstand. Um ihn verlässlich durchzuschalten,
benötigt er einen Strom von 1 mA. Dies bedeutet, das minimale Eingangs-
„Hoch“-Potential muss 4,0 V sein. Die maximale Eingangsspannung beträgt
28,0 V Gleichspannung. Das Schaltelement sollte geschlossen sein bei
Spannungen unter 1,0 V.
Die digitalen Ausgänge beinhalten ein AQV252G PhotoMos-Relais, geschützt
mittels einer in Serie geschalteten superflinken 0,75 A-Sicherung. Obwohl das
Schaltelement für 60 V Spitzenspannung ausgelegt ist, wird empfohlen, 48 V
nicht zu überschreiten. Wenn die zu schaltende Last hoch induktiv ist, wie
Relaisspulen, sollte eine entsprechende Freilaufschaltung nahe der
Spulenanschlüsse angebracht werden, um Spannungspitzen zu vermeiden, die die
Nennspannung übersteigen.
Ein typisches Beispiel ist der Anschluss eines externen Schalters.
Benutzer
Digitaleingang
Insight-Regler
2,7 k
, 0,5 W
MOCD223
AQV252G
0,75 A
An Logik-
steuerung
Optokoppler
Von Logik-
steuerung
PhotoMOS-Relais
Benutzer
Digitaleingang
Insight-Regler
IN 1+
IN 1-
1
8
9
15
+12 V
Masse
