GSM-PRO PORTAL
- 10 -
4
4
4
4
ÜBERWACHUNG ERFOLGT
ÜBERWACHUNG ERFOLGT
ÜBERWACHUNG ERFOLGT
ÜBERWACHUNG ERFOLGT
4.1
4.1
4.1
4.1
Modulübersicht
Modulübersicht
Modulübersicht
Modulübersicht

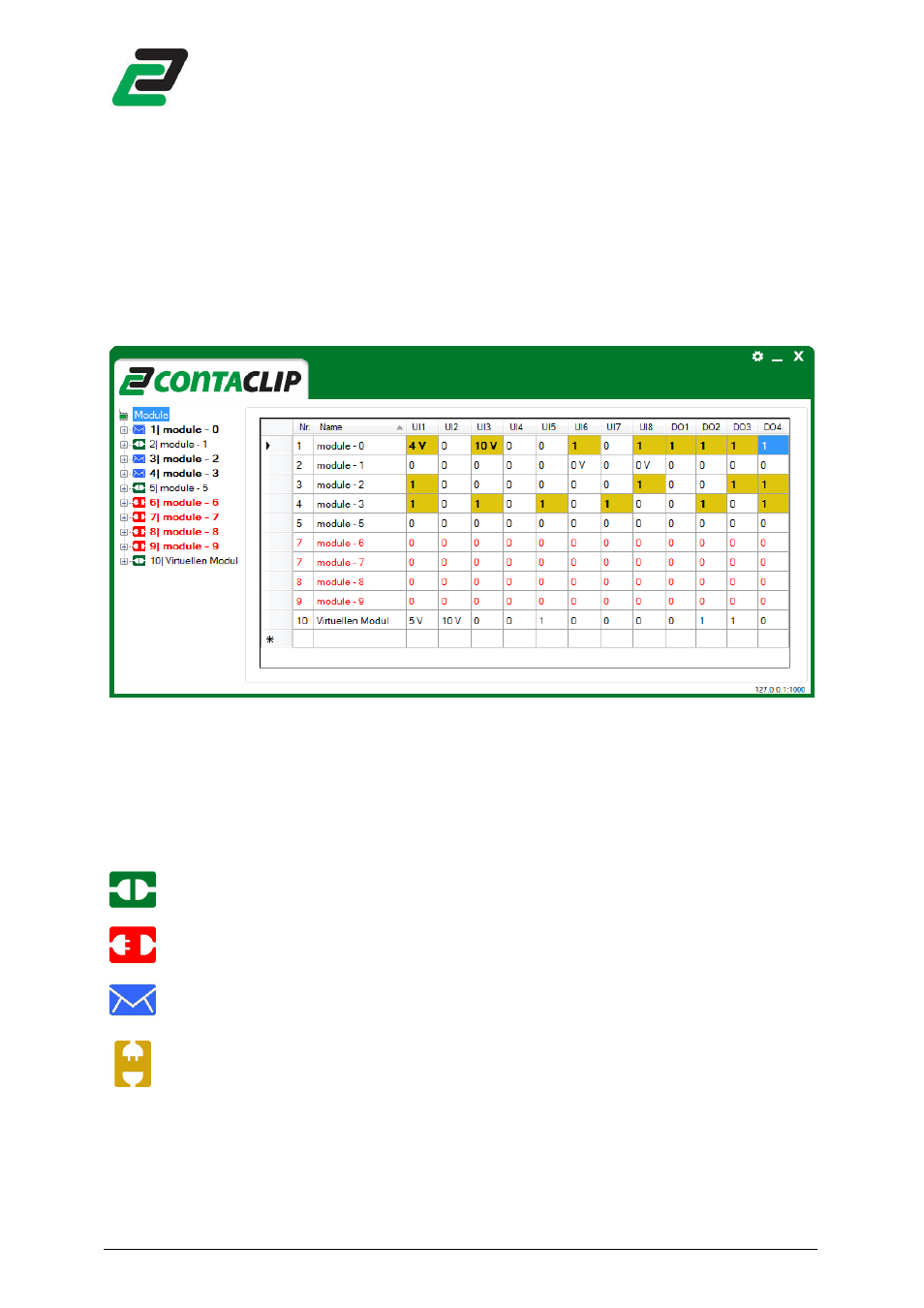

Nach dem Start des Portals verbinden sich alle Module, die für die Verbindung mit dem Portal
konfiguriert sind, innerhalb von 2 Minuten. Auf der linken Seite werden die Module in einer
Baumstruktur dargestellt, auf der rechten Seite werden die Module in einem Datenraster mit
Statusansicht dargestellt. In beiden Ansichten sind die Module nach Modulname sortiert.
4.1.1
4.1.1
4.1.1
4.1.1
Baumansicht
Baumansicht
Baumansicht
Baumansicht
Wird ein Modul der Baumansicht hinzugefügt, wird dem Modul eine laufende Nummer vorangestellt:
„
Nr
|”. Auf diese Weise ist bei längeren Listen die Beziehung zwischen der Baumansicht und dem
Datenraster besser ersichtlich.
In der Baumansicht kann das Modul mittels Schriftart und Symbolen die folgenden Zustände
annehmen:
Modul verbunden
Modul getrennt
Modul getrennt
Modul getrennt
Modul getrennt
Modul hat einen neuen Event
Modul hat einen neuen Event
Modul hat einen neuen Event
Modul hat einen neuen Event (siehe Kapitel 4.3)
Portal wartet auf die Verbindung des Moduls
(siehe Kapitel 4.4)
4.1.2
4.1.2
4.1.2
4.1.2
Datenraster
Datenraster
Datenraster
Datenraster
Das Datenraster zeigt alle Modulnamen mit dem Status aller Ein- und Ausgänge an. Nach dem
Modulnamen werden die 8 Universaleingänge mit deren Werten dargestellt - 0 oder 1 bei
