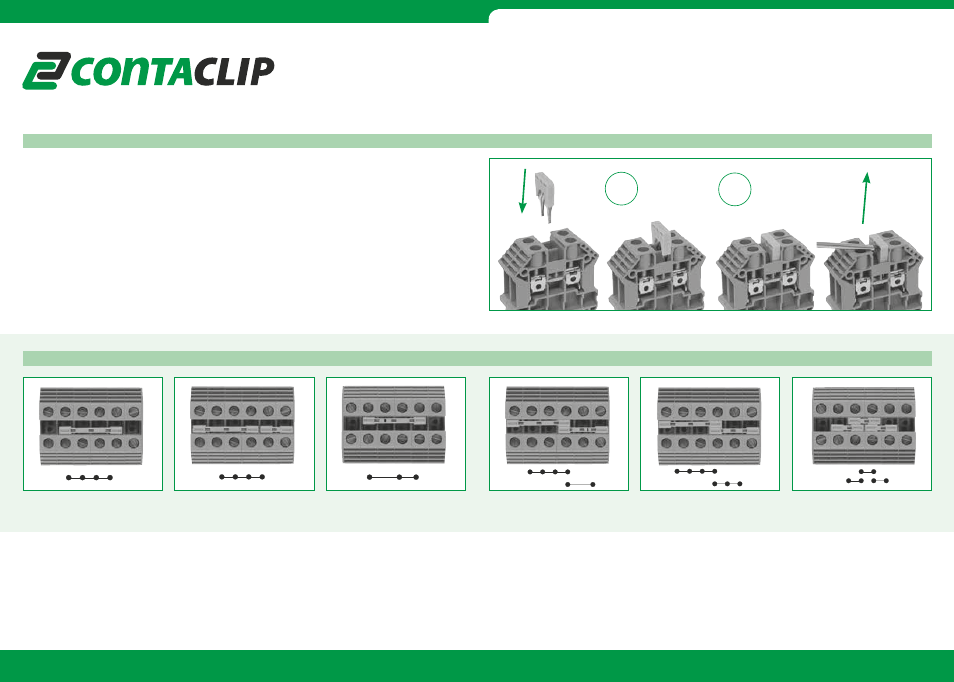

Querverbindungsmöglichkeiten |
Cross connection options
Anwendung SQI |
Handling SQI
www.conta-clip.com
CONTA-CONNECT
Bedienungsanleitung für das Schraub-Anschluss-System
Operating instructions for Screw Connection System
Weitere Informationen | Further Information:
Einsatz von Querverbindungen SQI
Das Querverbindungssystem SQI ermöglicht das Verteilen von Potentialen über Reihenklemmen gleicher und unterschiedlicher
Querschnittsbereiche. SQI ist steckbar ausgeführt und bietet den Vorteil, dass unter der Bemessungsspannung der Nennstrom
geführt werden kann! SQI ist berührungssicher konstruiert und in den Polzahlen 2- bis 10-polig und 30-polig verfügbar. Da die
Standard-Reihenklemmen über zwei Querverbindungskanäle verfügen, ist eine Parallelführung unterschiedlicher Potentiale ohne
Polverlust möglich.
Using of cross connections SQI
The SQI pluggable cross connection system allows you to distribute voltage potentials across terminal blocks of similar or different
cross-section ranges. The pluggable design of the SQI offers the advantage that it can carry the rated current even while operating at
the rated voltage! The SQI is constructed to protect against accidental touch. It is available in 2 – 10 poles and in 30 pole versions.
Since the standard terminal blocks feature two cross connection channels, it is possible to connect different voltage potentials in parallel
with no loss of poles.
ATTENTION!
If SQI cross connections are modified by removing contact elements, they are appointed to be used in touch
safe, and closed applications. Contamination degree 2. The nominal voltage of two parallel conducted
potentials is 400V!
Tip for the use of CONTA-CLIP terminals in Ex e applications.
Please see on our website for the suitable voltages for the use of cross connections.
ACHTUNG!
Werden SQI Steckbrücken durch Ausbrechen von Kontaktzungen konfektioniert, so sind diese für den
Einsatz in berührgeschützten, geschlossenen Anwendungen bestimmt und in die Kategorie Verschmutzungs-
grad 2 eingeordnet. Die Nennspannung bei zwei parallel geführten Potentialen beträgt 400V!
Hinweis für den Einsatz von CONTA-CLIP Reihenklemmen in Ex e Anwendungen.
Beim Einsatz von Querverbindungen entnehmen Sie bitte unserer Homepage die ange passten Strom- und Spannungswerte.
8
4
In einem Querverbindungskanal
|
In one cross connection channel
In zwei Querverbindungskanälen |
In two cross connection channels
Einfach
Nebeneinander Überspringend
Single
Adjacent
Skipping
Parallel/überspringend Verlängernd
Kettenbrücke
Parallel/skipping
Extending
Chain connection
EG-Baumusterprüfescheinigung: DEK12.0006U Ex e IIc Gb | DEKRA 12ATEX0039U Ex e IIC Gb
EC Type Examination Certificate: DEK12.0006U Ex e IIc Gb | DEKRA 12ATEX0039U Ex e IIC Gb
