Anschluss von Bandleitern | Connection of ribbon conductors
Achtung! Bei Verwendung der AQI reduziert sich der Anschlussquerschnitt um eine Stufe. |
Attention! When using AQI the rated cross section is reduced by one section.

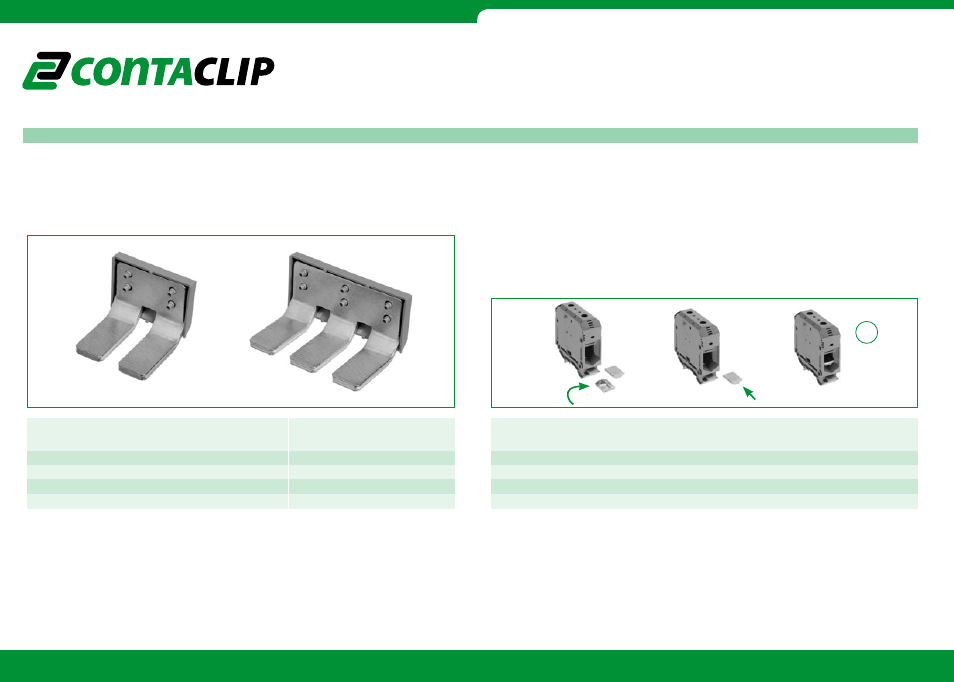

Einsatz von Außenquerverbindungen isoliert AQI |
Using of outer cross-connection, insulated AQI
Querverbindungsmöglichkeiten | Cross-connection option
Hinweis für den Einsatz von CONTA-CLIP Reihenklemmen in Ex e Anwendungen.
Beim Einsatz von Querverbindungen entnehmen Sie bitte unserer Homepage die ange passten
Strom- und Spannungswerte.
Tip for the use of CONTA-CLIP terminals in Ex e applications.
Please see on our website for the suitable voltages for the use
of cross connections.
Reihenklemme 2-polig AQI Best.-Nr.: 3-polig AQI Best.-Nr.:
Terminal block 2-poles AQI Cat.-No.: 3-poles AQI Cat.-No.:
RK 50 AQI 2/50 2763.2 AQI 3/50 2764.2
RK 95 AQI 2/95 2765.2 AQI 3/95 2766.2
RK 150 AQI 2/150 2767.2 AQI 3/150 2768.2
RK 240 AQI 2/240 2769.2 AQI 3/240 2770.2
Achtung! Bei anzuschließenden Bandleitern ist es notwendig Einlegeplatten in den Zugbügel einzu-
bringen. Die Einlegeplatte EP gleicht in dem Zugbügel (Anschlusskäfig) die V-förmige Geometrie aus.
Hierdurch wird auch bei Bandleitern ein sicherer und zuverlässiger Anschluss gewährleistet.
Attention! When connecting ribbon conductors, it is necessary to put insertion plates in the strain-relief-
clamps. The insertion plate EP compensate for the V-form geometry in the strain-relief-clamps (terminal
cage). This also guarantees a safe and dependable connection of the ribbon conductor.
Reihenklemme Einlegeprofil EP Best.-Nr.:
Terminal block Insertion plate EP Cat.-No.:
RK 50 EP 50 2274.0
RK 95 EP 95 2275.0
RK 150 EP 150 2277.0
RK 240 EP 240 2360.2
