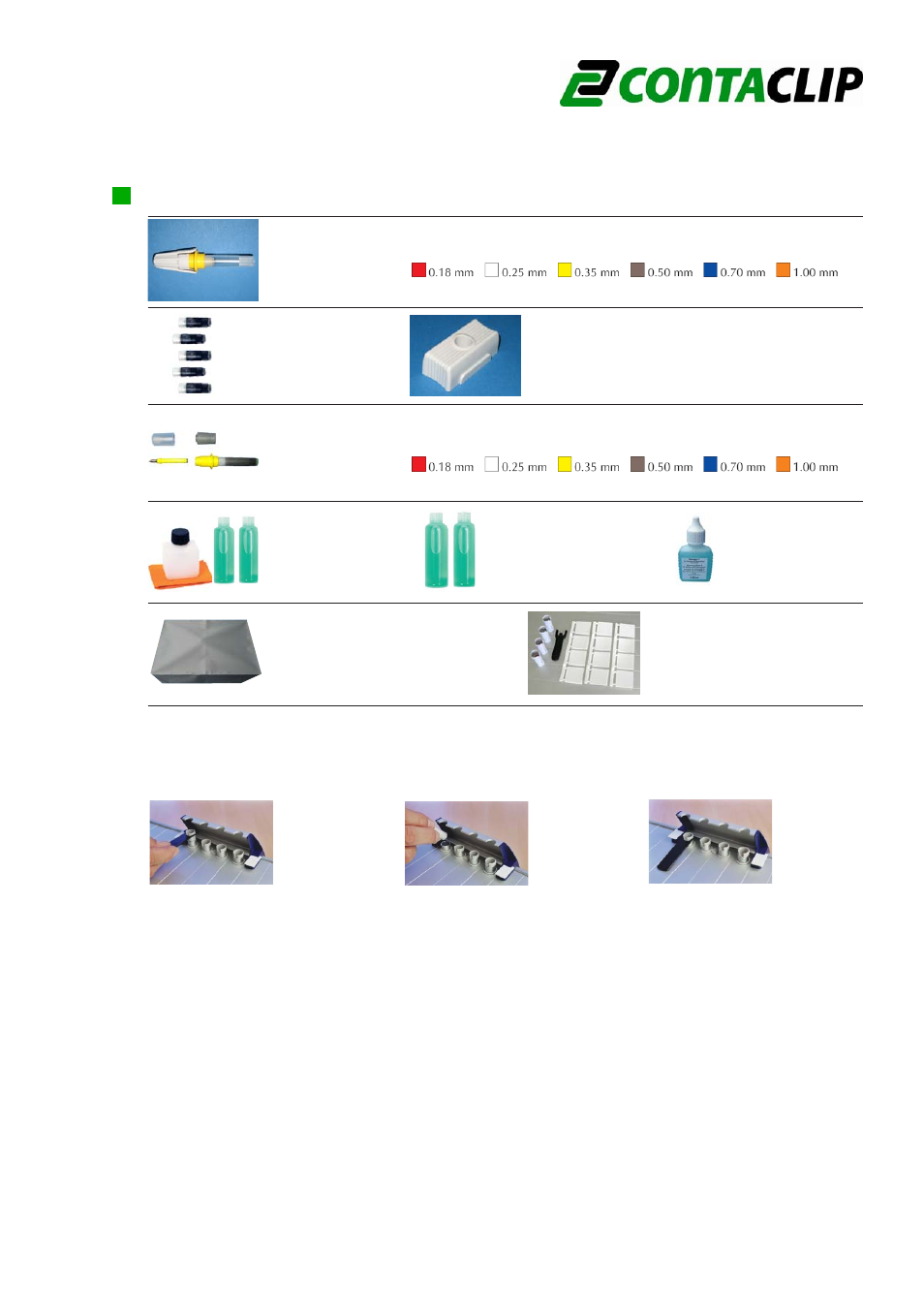

7. Zubehör
Plotter Pen-R
Ink Cartridges
Plotter Pen-D
lieferbar in 6 Strichstärken
lieferbar in 6 Strichstärken
Cleaning Set Pen Cleaner Cleaning Fluid
Staubschutzhaube Service Kit für Pen-Station
AUSWECHSELN EINES DICHTEINSATZES IN DER PEN-STATION:
1. Entnahme der Dichtungs-
station aus der Pen-Station:
2. Einsetzen der Dichtungs-
station in die Pen-Station: 3. Ausrichten der Dichtungs-
station in der Pen-Station:
1. HERAUSNEHMEN EINES DICHTEINSATZES AUS DER PEN-STATION:
Öffnen Sie zuerst die Penstation durch Betätigung der „Open/Close-Taste“.
Setzen Sie den beiliegenden Schlüssel, wie in der Abbildung gezeigt, auf die Dichteinheit auf. Hebeln
Sie den Dichteinsatz nun vorsichtig aus dem Halterohr.
2. EINSETZEN UND AUSRICHTEN EINES DICHTEINSATZES IN DER PEN-STATION:
Setzen Sie den neuen Dichteinsatz in die Penstation. Drücken Sie den Dichteinsatz vorsichtig bis zum
Anschlag in das Alu-Rohr. Richten Sie nun mit dem Schlüssel den Dichtsatz so aus, dass der Schlüssel
parallel zur Plotterfläche ausgerichtet ist, damit die seitliche Öffnung des
Dichteinsatzes mittig ausgerichtet ist.
3. AUSWECHSELN DER ANSCHREIBPLÄTTCHEN:
Die Anschreibplättchen werden seitlich herausgezogen. Die neuen Anschreibplättchen schiebt man an
der seitlichen Führung der Klemmhalterung nach hinten bis das Anschreibplättchen fest sitzt.
10
Halter für Plotter Pen
