CONTA-CLIP EMS-eco-Plotter-System - Handbuch (Seite 9)

Einsetzen der Aufnahmen in den Plotter EMS-eco
Auf dem Aktionsfeld des Plotters befinden sich vier Fangstifte auf der bis zu zwei
verschiedene Aufnahmen eingelegt werden können. Je nach Größe der
Beschriftungselemente stehen unterschiedliche Aufnahmeplatten zur Verfügung.
Diese können ein oder zwei Segmente auf dem Aktionsfeld belegen.

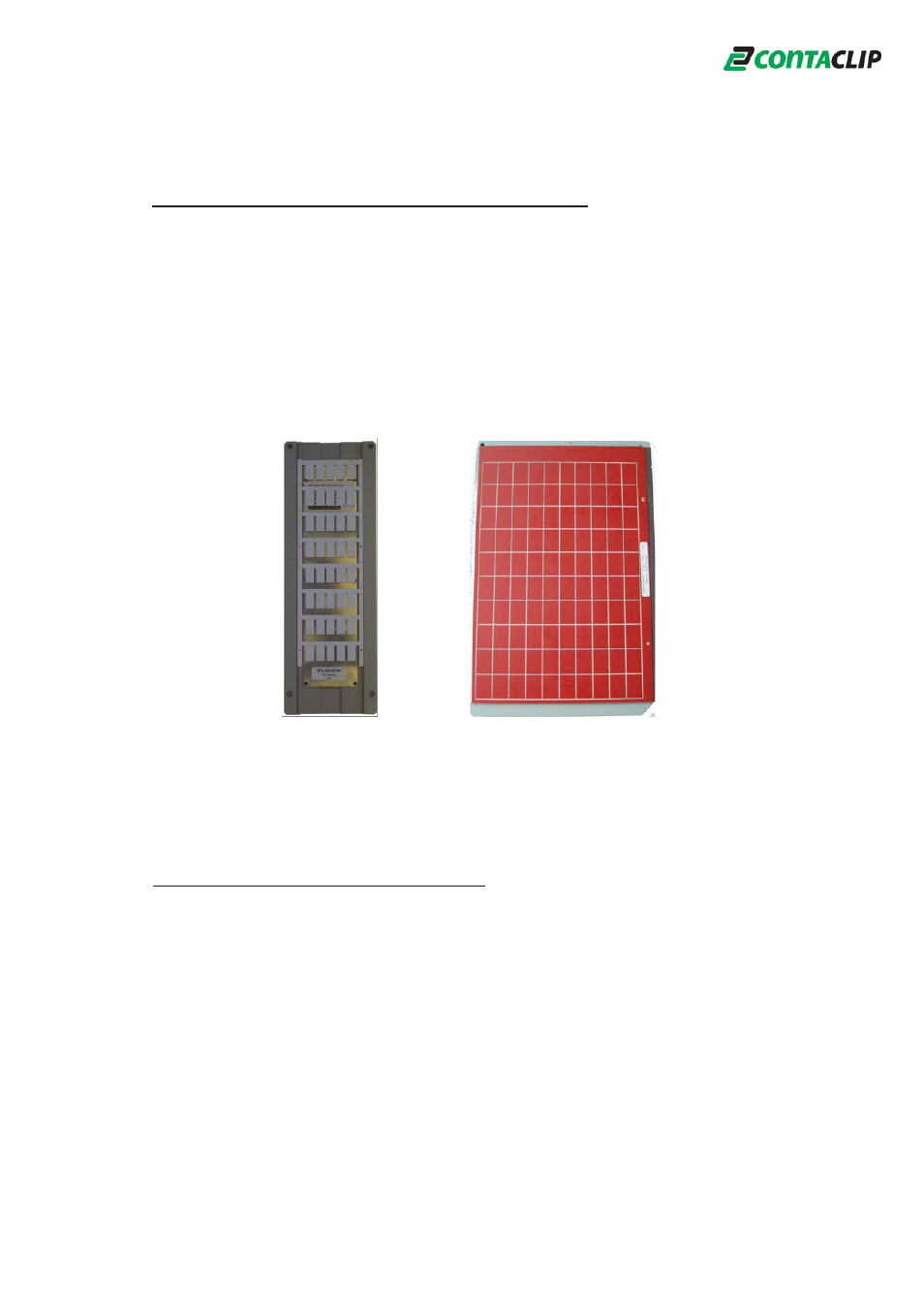

Aufnahmen unterschiedlicher Größe:
Einsetzen der Beschriftungselemente
Wählen Sie die zu beschriftenden Elemente aus und setzen diese in die passende
Aufnahme ein. Die Aufnahmen können vor oder nach dem Auflegen auf den Plotter
bestückt werden.
1 Segment 2 Segmente
9
