Benutzerhandbuch CA 1201, CA 1215-6 /-9, CA 1515-6 /-9
KLING & FREITAG GMBH ©1998 - 2015Version 4.1, 07.05.2015 Seite 16

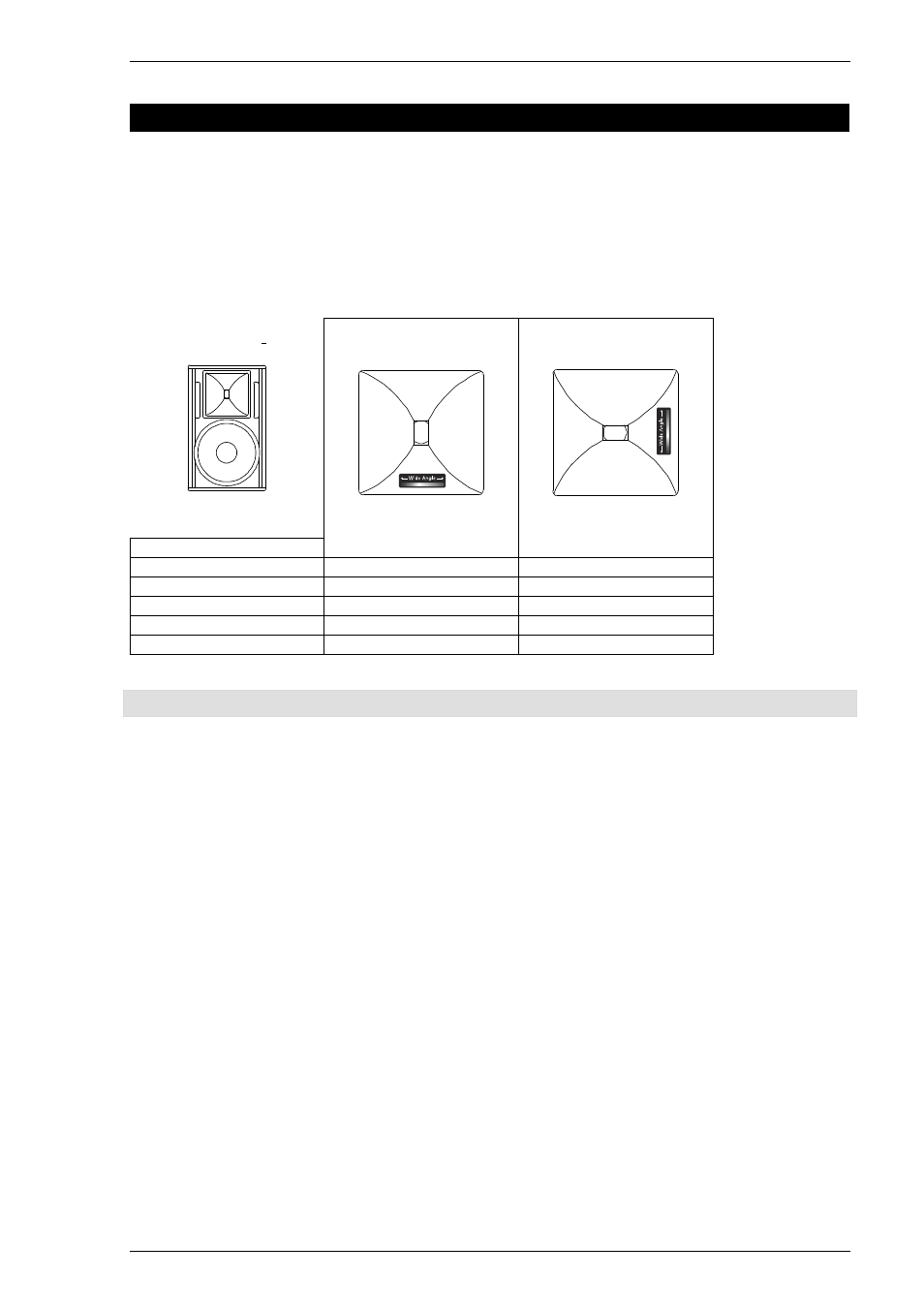

9. 9. 9. 9. Abstrahlverhalten der jeweiligen CA Lautsprecher
Die Hoch-Mitteltonsysteme können ‚aufrecht’ oder ‚liegend’ (z.B. als Bühnenmonitor) eingesetzt werden. Die
Abstrahlcharakteristik der Lautsprecher kann durch das um 90° drehbare Hochtonhorn verschiedenen Anfor-
derungen angepasst werden.
Anhand unten angeführter Tabelle können Sie erkennen, wie Ihr Horn in einem aufrecht gestellten Lautspre-
cher abstrahlt: Zur Ermittlung des Abstrahlverhaltens Ihres Hochton-Horns, leuchten Sie mit einer Taschenlam-
pe durch die Frontbespannung in Höhe der Hornposition. Sie werden einen Silberstreifen erkennen, der Ihnen
die Hornposition und damit das Abstrahlverhalten verrät.
9.1 Änderung des Abstrahlverhaltens
Um das Horn zu dr Um das Horn zu dr Um das Horn zu dr Um das Horn zu dre ee ehen, gehen Sie wie folgt vor: hen, gehen Sie wie folgt vor: hen, gehen Sie wie folgt vor: hen, gehen Sie wie folgt vor:
1. Entfernen Sie die vier Gitterbefestigungsschrauben am Deckel und Boden des Lautsprechers mit ei-
nem 3 mm Innensechskant-Schlüssel und entfernen das Gitter vom Lautsprechergehäuse.
2. Entfernen Sie die Schrauben des Hochtonhorns (ebenfalls 3 mm Innensechskant-Schlüssel). Lösen Sie
das Hochton-Horn, indem Sie mit beiden Händen, Handflächen nach außen, in das Horn greifen und
heben Sie das Horn, bei gleichzeitigem Druck der Handflächen nach außen, an. Falls sich das Horn
durch das darunter angebrachte Moosgummi nicht einfach lösen lässt, lösen Sie das Hochton-Horn,
indem sie mit einem Schraubendreher o.ä. hinter den Rand des Horns greifen und dieses behutsam
hoch hebeln.
3. Drehen Sie das Horn um 90° und schrauben Sie das Horn wieder fest (ohne Gewalt!).
4. Schrauben Sie das Gitter fest.
Falls die Abstrahlcharakteristik des Öfteren gewechselt werden muss, achten Sie darauf, dass Sie das Horn
nicht immer wieder in eine Richtung drehen, da sich sonst die Anschlusskabel verdrillen und sich die Kontakte
des Hochton-Anschlusskabels lösen können.
DEFINITION:
Aufrecht stehender
Lautsprecher:
Horn nicht gedreht Horn gedreht
Modell
CA 1201 90° h x 60° v 60° h x 90° v
CA 1215-6 65° h x 50° v 50° h x 65° v
CA 1215-9 90° h x 50° v 50° h x 90° v
CA 1515-6 65° h x 50° v 50° h x 65° v
CA 1215-9 90° h x 50° v 50° h x 90° v
