12.1.2 Full Range Betrieb & Subwoofer mit Frequenzweiche (XO)
Diese Betriebsart eignet sich hervorragend für Anwendungen, bei denen es auf eine
einfache Realisierung von Beschallungen mit hohem Bassanteil ankommt
Benutzen Sie für diese Betriebsart nur Endverstärker, die auch an niedrigen Impedan-
zen stabil arbeiten (3 Ω Minimum).
Empfohlenes Empfohlenes Empfohlenes Empfohlenes Verh Verh Verh Verhältnis ältnis ältnis ältnis der hier beschriebenen der hier beschriebenen der hier beschriebenen der hier beschriebenen CA System CA System CA System CA Systeme e e e zu zu zu zu K&F K&F K&F K&F Bass Syst Bass Syst Bass Syst Bass Syste- e- e- e-
m m m men en en en::::

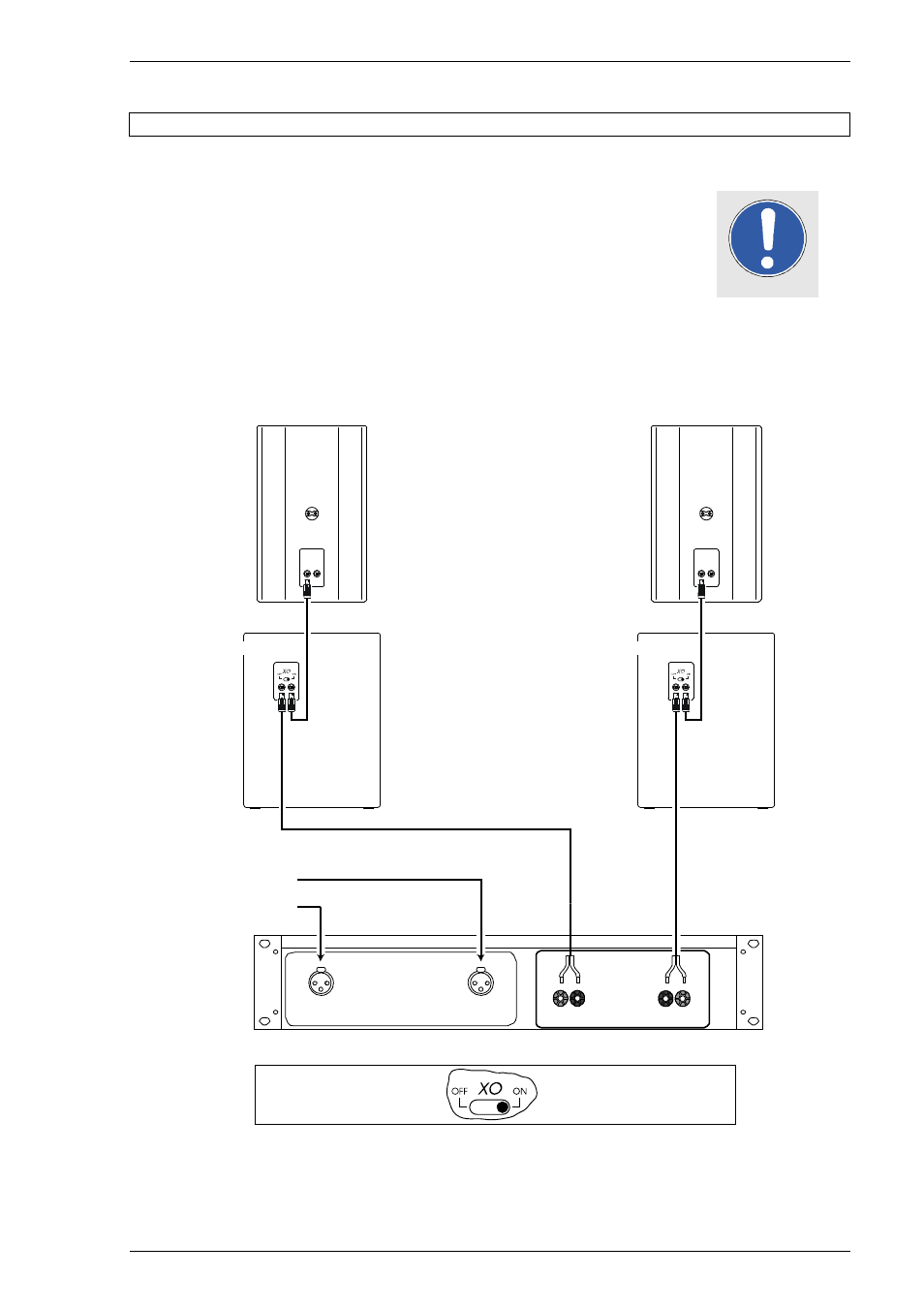

2 CA Systeme + 2- 4 x SW 112-XO
2 x SW 115D-XO
2 x SW 115E-XO
1 - 2 x SW 118E-XO
INPUT CH 2 INPUT CH 1
OUTPUTS
CH 2 CH 1
- + - +
INPUT e.g. from
mixer, AUX or
Connector Panel
Switch To 'XO ON' Switch To 'XO ON'
Der XO-Schalter am Anschlussfeld des Subwoofers muss in dieser Betriebsart auf XO ‚ON’, gestellt werden:
Schalter am Anschlussfeld des Subwoofers
Betreiben Sie die Mittelhochton-Systeme im Cluster (Lautsprecher unmittelbar aneinander angeordnet) oder
setzen Sie den Lautsprecher als Bühnenmonitor ein, dann senken Sie die Frequenzen unterhalb 300 Hz um 3-
4 dB ab! (Die K&F Systemcontroller besitzen dafür ein zuschaltbares ‚Top-Low Cut’ Filter.)
Wichtig Wichtig Wichtig Wichtig
