Benutzerhandbuch
CA 1201, CA 1215-6 /-9, CA 1515-6 /-9
KLING & FREITAG GMBH ©1998 - 2015Version 4.1, 07.05.2015
Seite 29

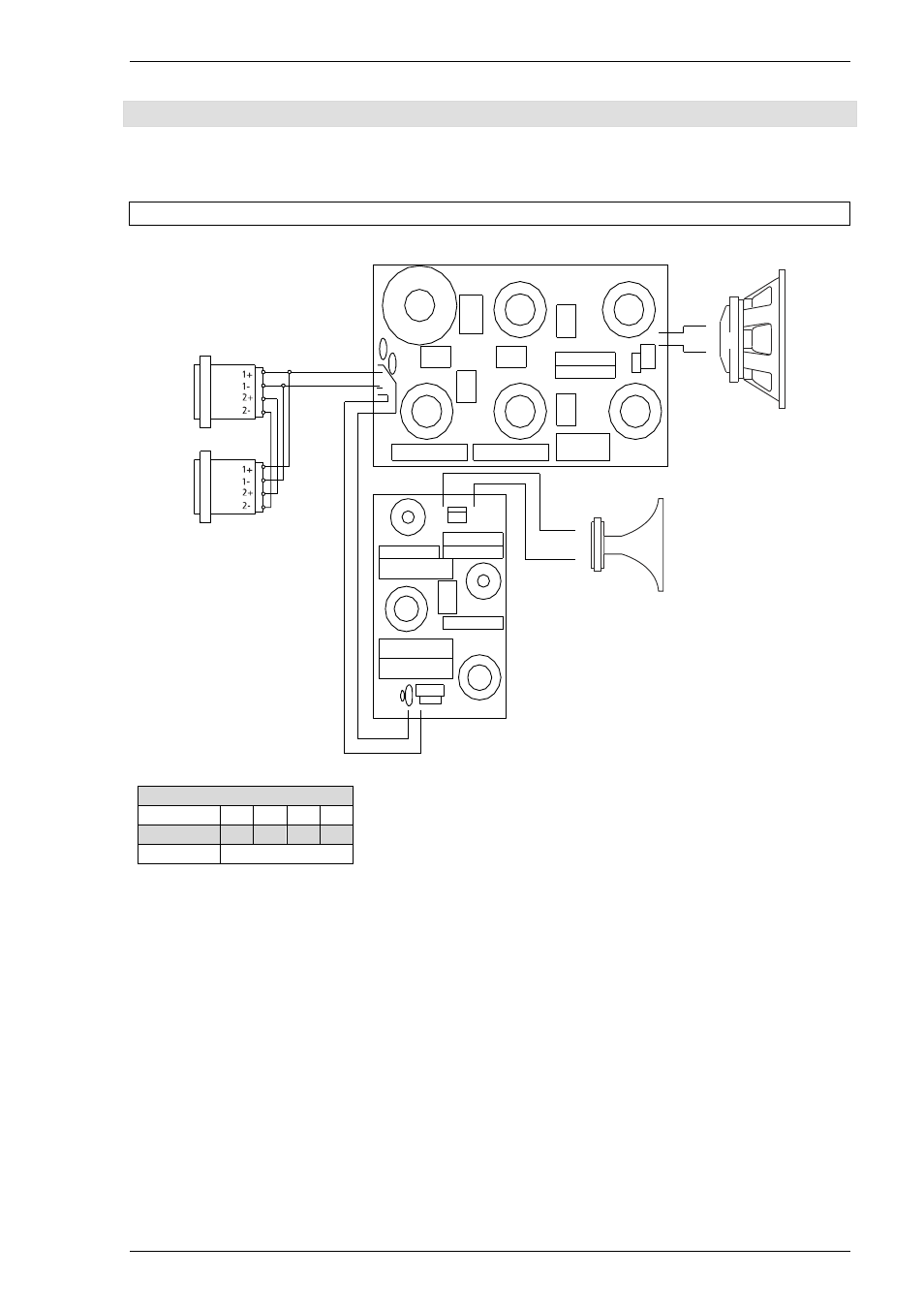

14.3 Verdrahtungsplan CA 1515-6 und CA 1515-9
Die Frequenzweichen unterscheiden sich ab Ende 2003 in Ihrer Bauform zu früheren Modellen. Bitte verglei-
chen Sie, welche Bauform in Ihrem Lautsprecher eingebaut ist und verdrahten Sie entsprechend.
14.3.1 Version A
CA 1515-6 und CA 1515-9 bis
bis
bis
bis Seriennummer 23116000434 (bis Nov. 03)
IN -
IN +
HF +
LF +
LF -
HF -
XO 1
XO 2
IN + / link to XO 2
IN - / Link to XO 2
+
-
LF
+
-
HF
Pinbelegung Speakon NL4
+
-
/
/
‚IN’
1+ 1- 2+ 2-
‚OUT’
Alle parallel zu ‚IN’
