11. 11. 11. 11. Verkabelung
Ein Lautsprecher ist mit zwei parallel verbundenen Speakon Buchsen versehen.
Bevor Sie beginnen Ihr CA System zu verkabeln, achten Sie bitte darauf, dass sämtliche Geräte ausgeschaltet
sind und drehen Sie alle Regler zu.
− Wir empfehlen hochwertige, von KLING & FREITAG gelieferte Lautsprecherkabel zu benutzen.
− Verwenden Sie für Verbindungen vom Mischpult zu den Endverstärkereingängen bitte 2-polig abge-
schirmte Mikrofonleitungen mit hochwertigen Steckverbindungen.
− Vermeiden Sie Brummschleifen (siehe Kapitel 11.2)
− Beachten Sie die jeweiligen, in dieser Anleitung beschriebenen, Anschlussbelegungen!
− Achten Sie bitte auf die richtige +/- Polarität der Lautsprecher am Verstärker. Bei gleichzeitiger Verwen-
dung unterschiedlicher Endverstärkerfabrikate ist auf die jeweilige spezifische Anschlussbelegung zu ach-
ten. Gegebenenfalls sind die Anschlussbelegungen an den Endverstärkern oder an den dorthin führenden
Steckern zu modifizieren.
− Überprüfen Sie nach erfolgter Verkabelung, ob die angeschlossenen Lautsprecher gleichphasig arbeiten.
Sie können dazu einen Phasenchecker verwenden. Einen Phasenfehler kann man auch dadurch erkennen,
dass sich bei gleichzeitigem Betrieb der angeschlossenen Kanäle Bassfrequenzen auslöschen, also leiser
werden oder sich Mittenfrequenzen wie z.B. Stimmen nicht orten lassen.
− Um Leistungsverlusten vorzubeugen sollten die Kabel wenigsten einen Querschnitt von 2,5 mm² haben,
bei längeren Kabelwegen sogar mehr. Einen Mindest-Kabel-Querschnitt können Sie leicht mit folgender
„Faust-Formel‘‘ errechnen:
Beim Anschluss von mehreren Lautsprechern kann das Signal vom einen Lautsprecher zum
anderen weitergeleitet werden. Achten Sie darauf, dass die Gesamtimpedanz der Laut-
sprecher R(Ω) nicht die für die Endverstärker angegebene Mindestimpedanz unterschreitet.
1/R
1
+ 1/R
2
+ 1/R
3
+ ... = 1/R
Ges

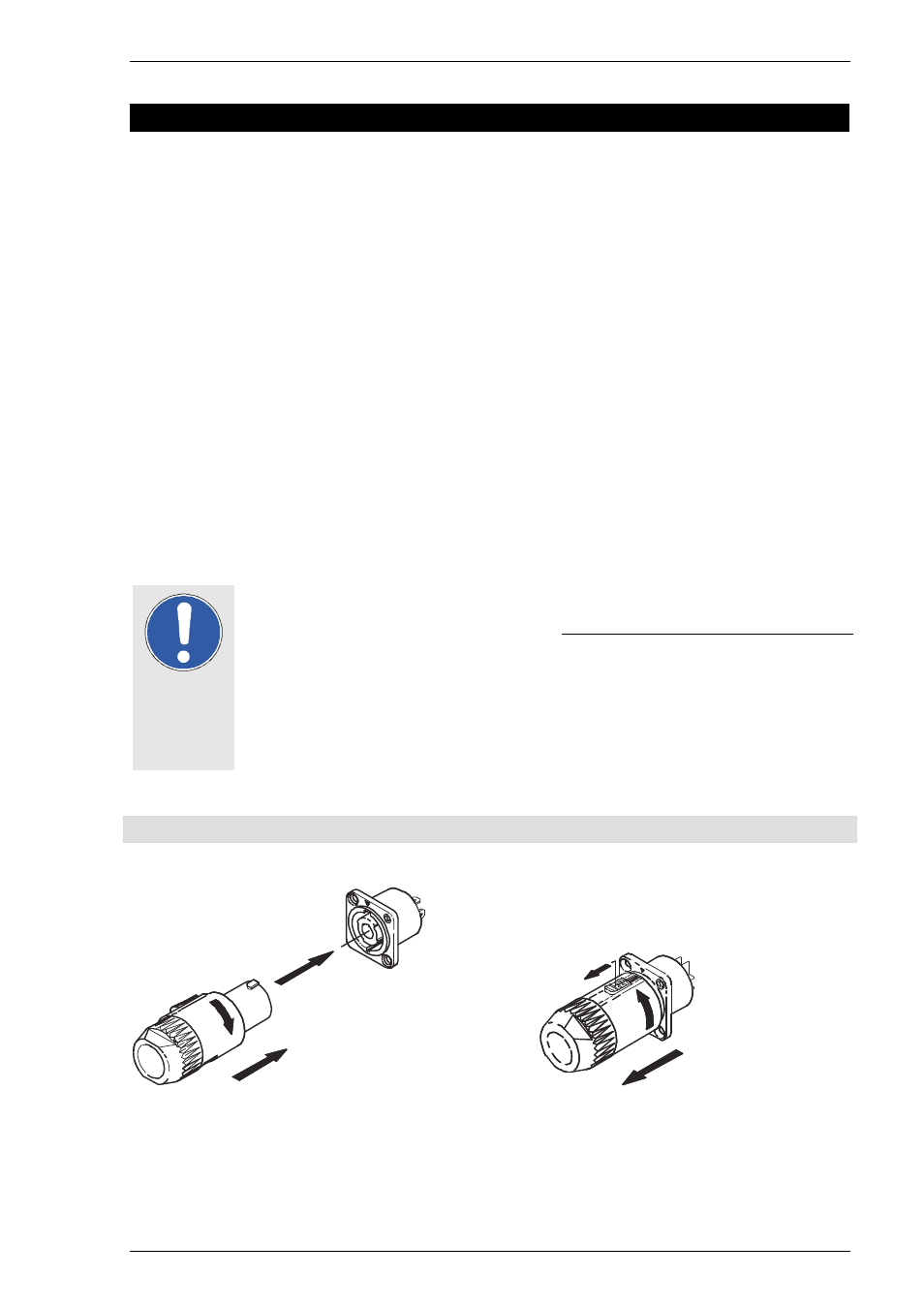

11.1 Anschluss der Speakon Stecker an das Anschlussterminal
2.
1. 3.
1.
2.
Wichtig
Mindest-Kabel-Querschnitt (mm²) =
erforderliche Kabellänge (m)__
2 x Lautsprecher-Impedanz (Ω)
