Benutzerhandbuch CA 1201, CA 1215-6 /-9, CA 1515-6 /-9
KLING & FREITAG GMBH ©1998 - 2015Version 4.1, 07.05.2015 Seite 25
14. 14. 14. 14. Frequenzweichen

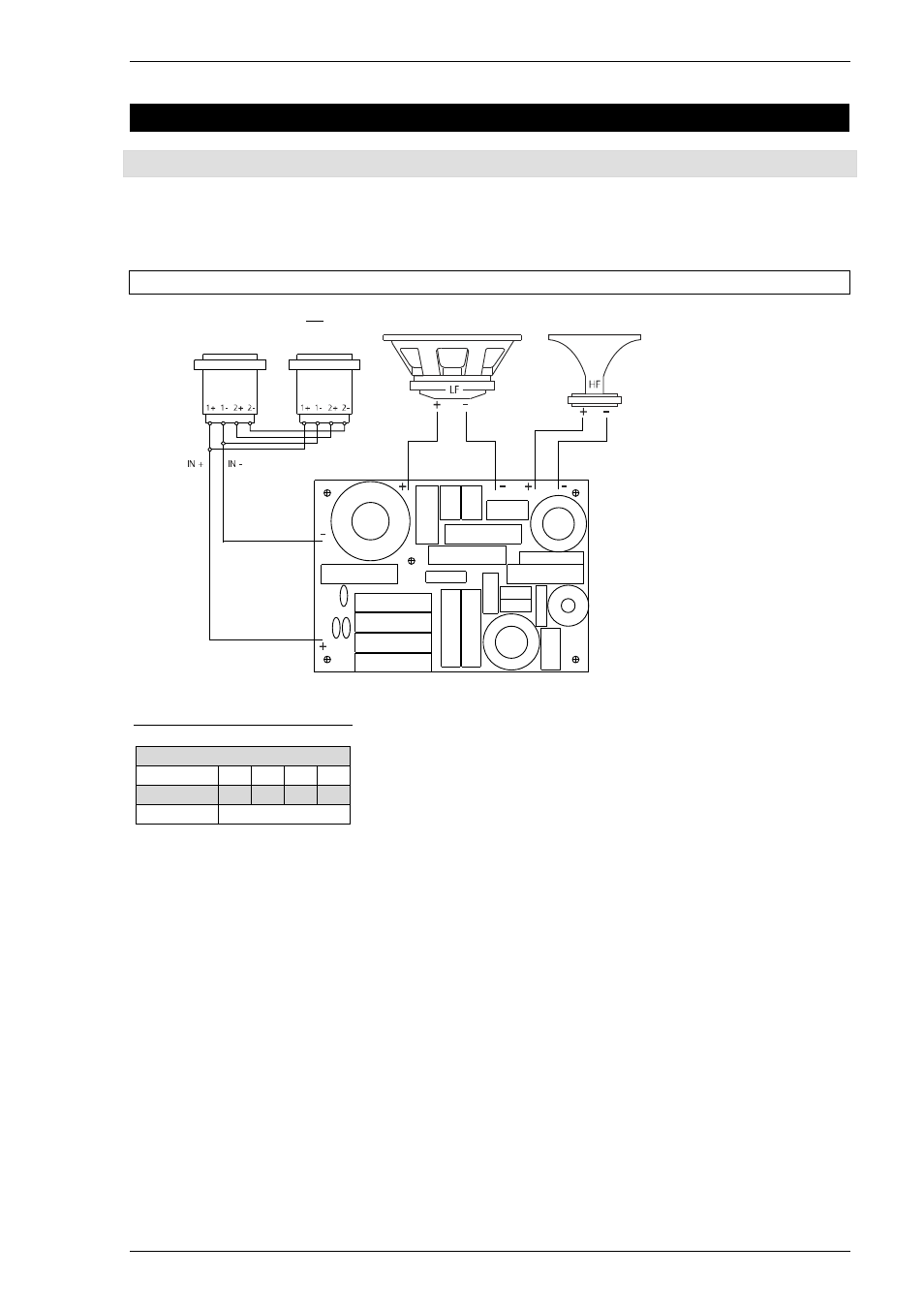

14.1 Verdrahtungsplan CA 1201
Die Frequenzweichen unterscheiden sich ab Ende 2003 in Ihrer Bauform zu früheren Modellen. Bitte verglei-
chen Sie, welche Bauform in Ihrem Lautsprecher eingebaut ist und verdrahten Sie entsprechend der jeweiligen
Verdrahtungspläne:
14.1.1 Version A
CA 1201 und CA 1201-M bis Seriennummer 231 0000 20 29 (bis Ende Okt. 03)
Pinbelegung Speakon NL4
+ - / /
‚IN’ 1+ 1- 2+ 2-
‚OUT’ Alle parallel zu ‚IN’
