Benutzerhandbuch
CA 1201, CA 1215-6 /-9, CA 1515-6 /-9
KLING & FREITAG GMBH ©1998 - 2015Version 4.1, 07.05.2015
Seite 27

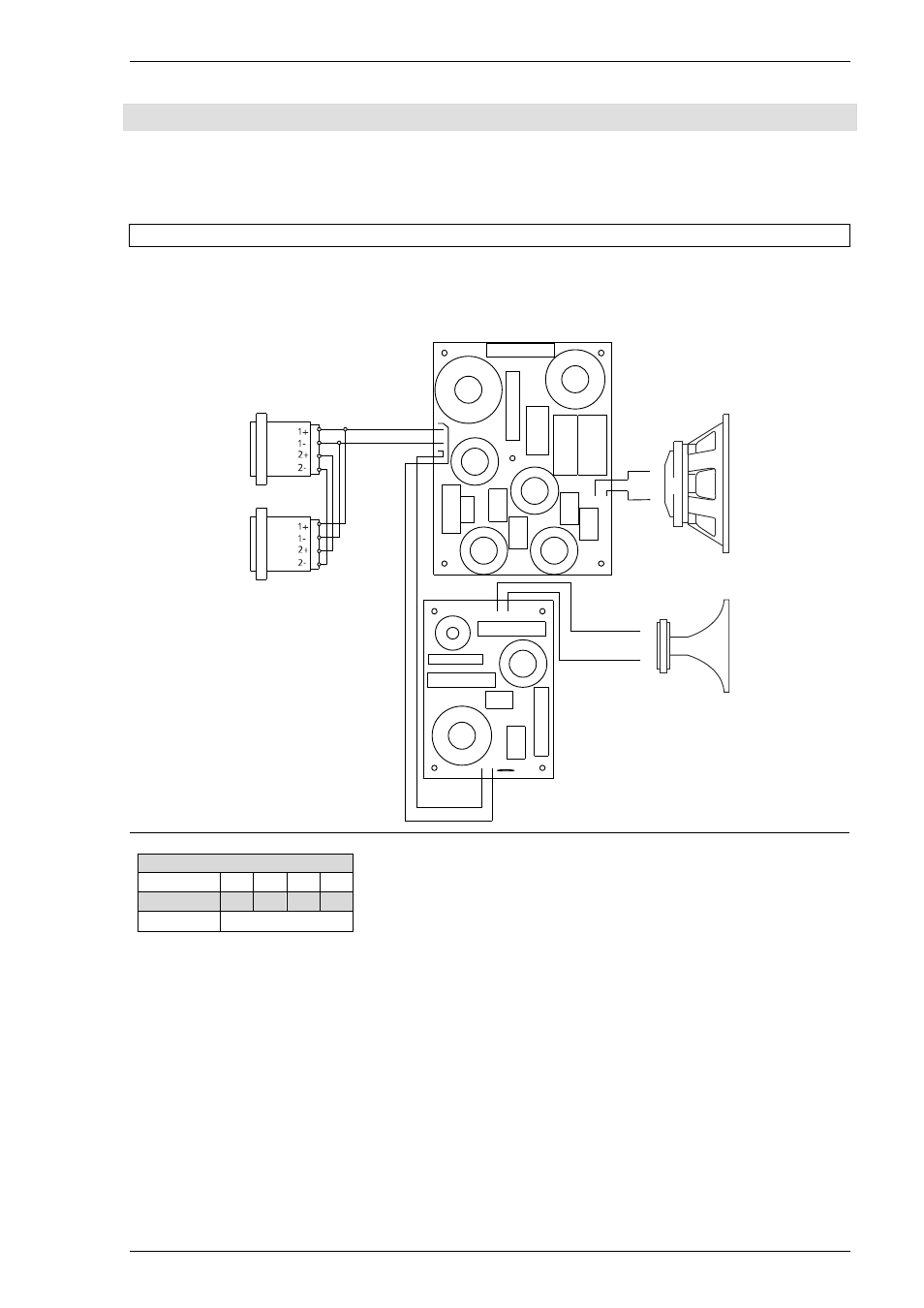

14.2 Verdrahtungsplan CA 1215-6 und CA 1215 -9
Die Frequenzweichen unterscheiden sich ab Ende 2003 in Ihrer Bauform zu früheren Modellen. Bitte prüfen
Sie die Seriennummer Ihres Lautsprechers daraufhin, welche Bauform in Ihrem Lautsprecher eingebaut ist und
verdrahten Sie entsprechend.
14.2.1 Version A
CA 1215-6 und CA 1215-6-M bis
bis
bis
bis Seriennummer 23090007055 (bis Sept. 03)
CA 1215-9 und CA 1215-9-M bis
bis
bis
bis Seriennummer 23090002675 (bis Sept. 03)
IN + / link to XO 2
IN - / Link to XO 2
IN -
IN +
-
XO 2
+
-
LF
+
-
HF
Pinbelegung Speakon NL4
+
-
/
/
‚IN’
1+ 1- 2+ 2-
‚OUT’
Alle parallel zu ‚IN’
