Produktbeschreibung

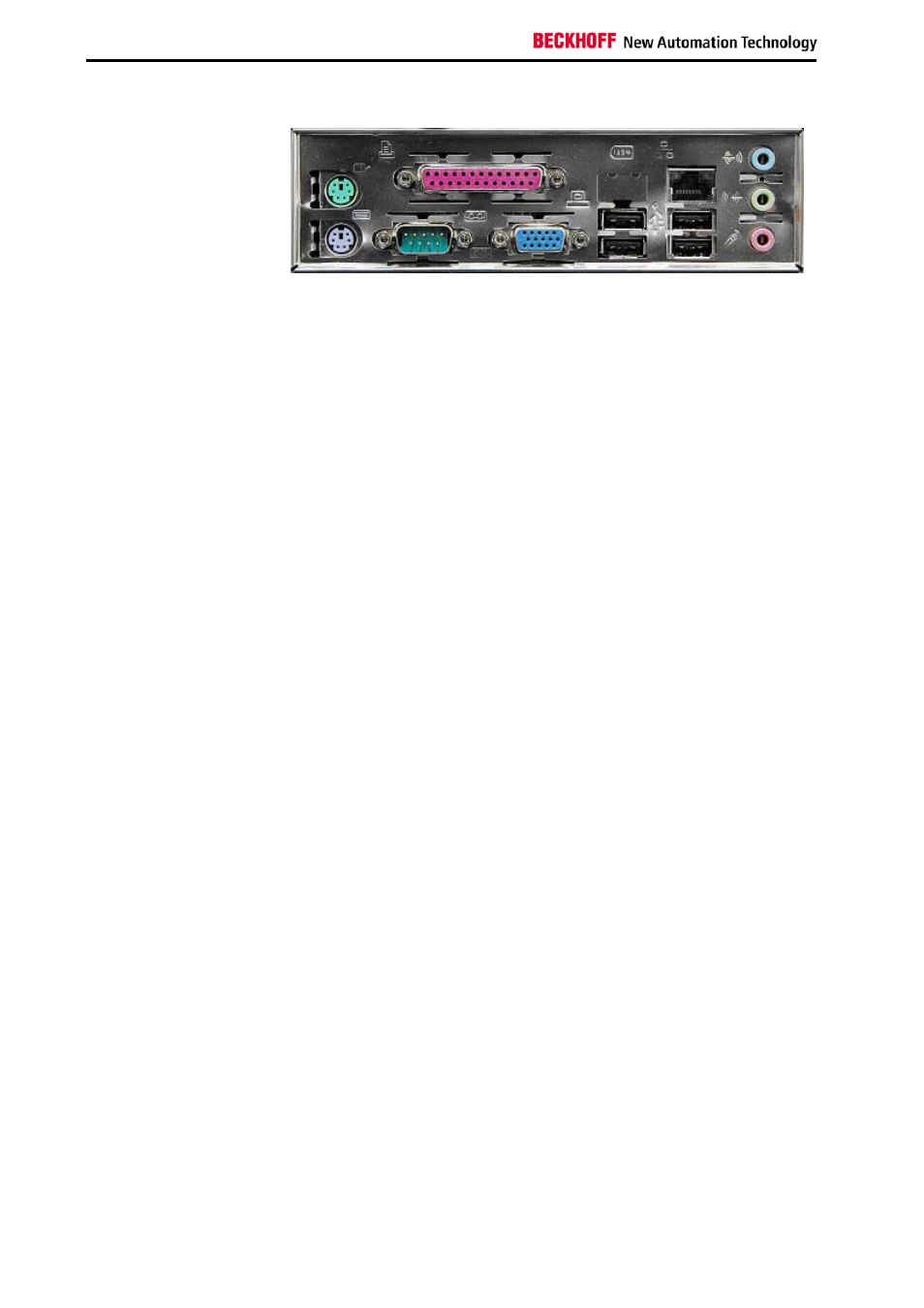

Schnittstellen bis CP65xx-0060
Schnittstellen des ATX-
Motherboards
PS/2-Anschlüsse
PS/2
Der obere PS/2-Anschluss (1) ermöglicht die Nutzung einer PS/2-Maus, an
den unteren PS/2-Anschluss (2) kann eine PC-Tastatur angeschlossen
werden.
Parallele Schnittstelle
Printer
LPT1
Die parallele Schnittstelle (3) entspricht dem Centronics-Standard und wird
von der Software als LPT1 angesprochen.
Serielle Schnittstellen
RS 232
COM1 - COM2
Der Industrie-PC verfügt in der Grundausstattung über zwei serielle
Schnittstellen COM1 (4) und COM2 vom Typ RS232, die auf jeweils eine 9-
polige SUB-D Stiftleiste geführt sind. Die Schnittstelle COM 2 befindet sich
im oberen Teil der ersten Slotblende rechts neben der ATX-Blende.
VGA Anschluss
VGA
Eine 15-polige SUB-D Buchsenleiste (5) ermöglicht den Anschluss eines
VGA-Monitors.
USB-Schnittstellen
USB1 – USB4
Die vier USB-Schnittstellen (6 - 9) dienen dem Anschluss von
Peripheriegeräten mit USB-Anschluss.
Netzwerk-Anschluss
Netzwerk
Die RJ-45-Buchse (10) ermöglicht den Anschluss des PCs an ein
Netzwerk.
Sound-On-Board
Sound
Der Industrie-PC verfügt über eine On-Board-Soundschnittstelle mit
folgenden Anschlussbuchsen:
Line In (11), Line Out (12) und Mikrofon-Eingang (13).
