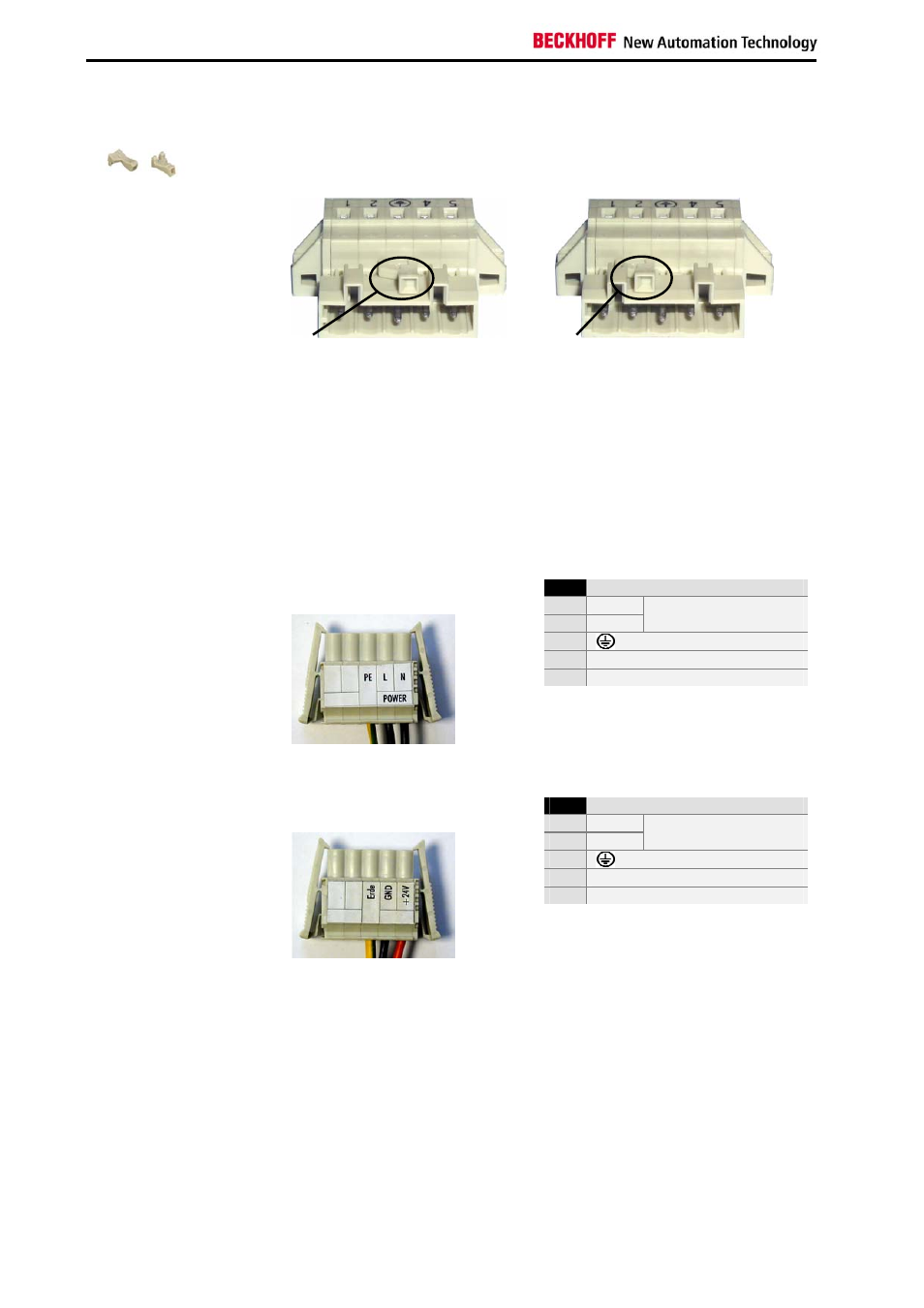

Kodierelemente
Je nach Netzteil wird der Stecker ab Werk unterschiedlich kodiert, durch
die Bestückung mit aufrastbaren Kodierelementen.
Unterschiedlich kodierte
Stiftleisten
Kodierung bei 100-240 V
AC
50-60 Hz
Netzteil
Kodierung bei 24 V
DC
Netzteil
Pinbelegung und Kabelanforderungen
Pinbelegung
An der Oberseite der Federsteckleiste befindet sich ein Aufkleber mit der
Pinbelegung. Der minimal zulässige Leitungsquerschnitt des Kabels
beträgt 1,5 mm
2
, 10 A abgesichert (AWG Nr. 16).
Industrie-PCs mit 100-240 V
AC
50-60 Hz Netzteil
Pinbelegung bei 100-240 V
50-60 Hz Netzteil
Pin
Funktion
1
N
2
L
100 – 240V
AC
Stromversorgung
3
4
Nicht belegt
5
Nicht belegt
5 4
2
3
1
Industrie-PCs mit 24 V
DC
Netzteil
Pinbelegung bei 24 V
DC
Netzteil
Pin
Funktion
1
+
2
-
24V
DC
Stromversorgung
3
4
Nicht belegt
5
Nicht belegt
5 4
2
3
1
