Einbaumaße
Einbaumaße
Achtung
Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung
erfolgen.
Alle Maßangaben in mm.

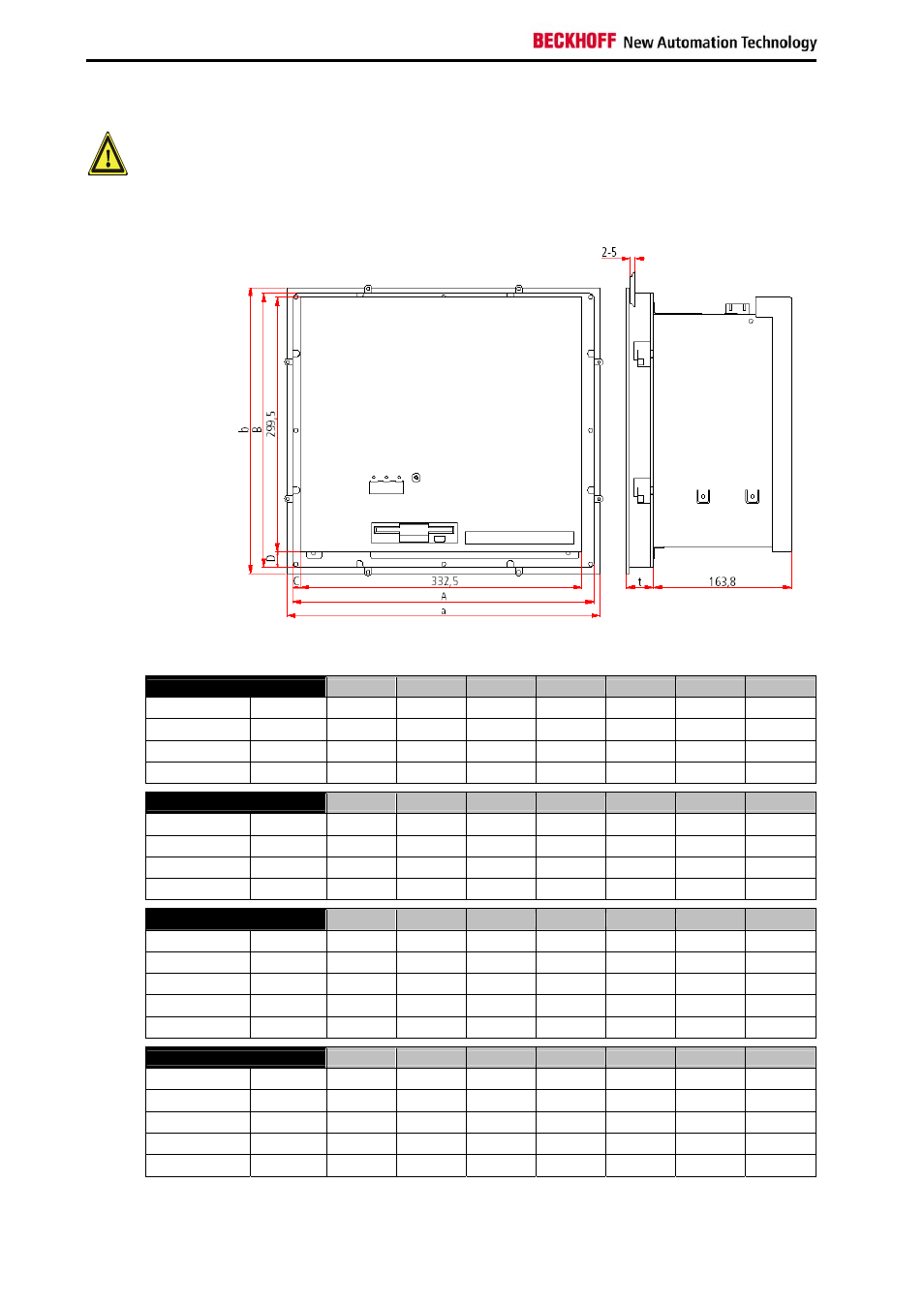

Einbau-Panel-PC
CP65xx
Rückansicht Seitenansicht
Nur Display
a
b
t
A
B
C
D
CP6500
10"-Display
370 336 32 356 322 9,2 18
CP6501 12"-Display
372,2 342,2 32 358,2 328,2 7,5 17,3
CP6502
15"-Display
430,4 403 32 416,4 389 6,5 17,3
CP6503
19“-Display
508,4 463 43 494,4 449 8,6 18
Mit Funktionstasten
a
b
t
A
B
C
D
CP6510
10"-Display
370 336 32 356 322 9,2 18
CP6511 12"-Display
372,2 342,2 32 358,2 328,2 7,5 17,3
CP6512
15"-Display
430,4 403 32 416,4 389 6,5 17,3
CP6513
19"-Display
508,4 463 43 494,4 449 8,6 18
Numerische Tastatur
a
b
t
A
B
C
D
CP6520
10"-Display
414 336 32 400 322 7 18,9
CP6521-0000/1
12"-Display
414 336 32 400 322 7 18,9
CP6521-0002
12"-Display
444,2 336 32 430,2 322 41,2 18,1
CP6522 15“-Display
519,4 378,2 32 505,4 364,2 6,5 15,8
CP6523
19“-Display
567,4 434 43 553,4 420 13,6 18
Alphanumerische Tastatur
a
b
t
A
B
C
D
CP6530 10"-Display
410,4 378,2 32 396,4 364,2 7,5 57,3
CP6531-0000/1
12"-Display
410,4 378,2 32 396,4 364,2 7,5 57,3
CP6531-0002
12"-Display
430,4 378,2 32 416,4 364,2 7,5
17
CP6532 15"-Display
489,4 418,2 32 475,4 404,2 31,3 61
CP6533
19“-Display
508,4 543 43 494,4 529 39 98
24
