Installationsanleitung

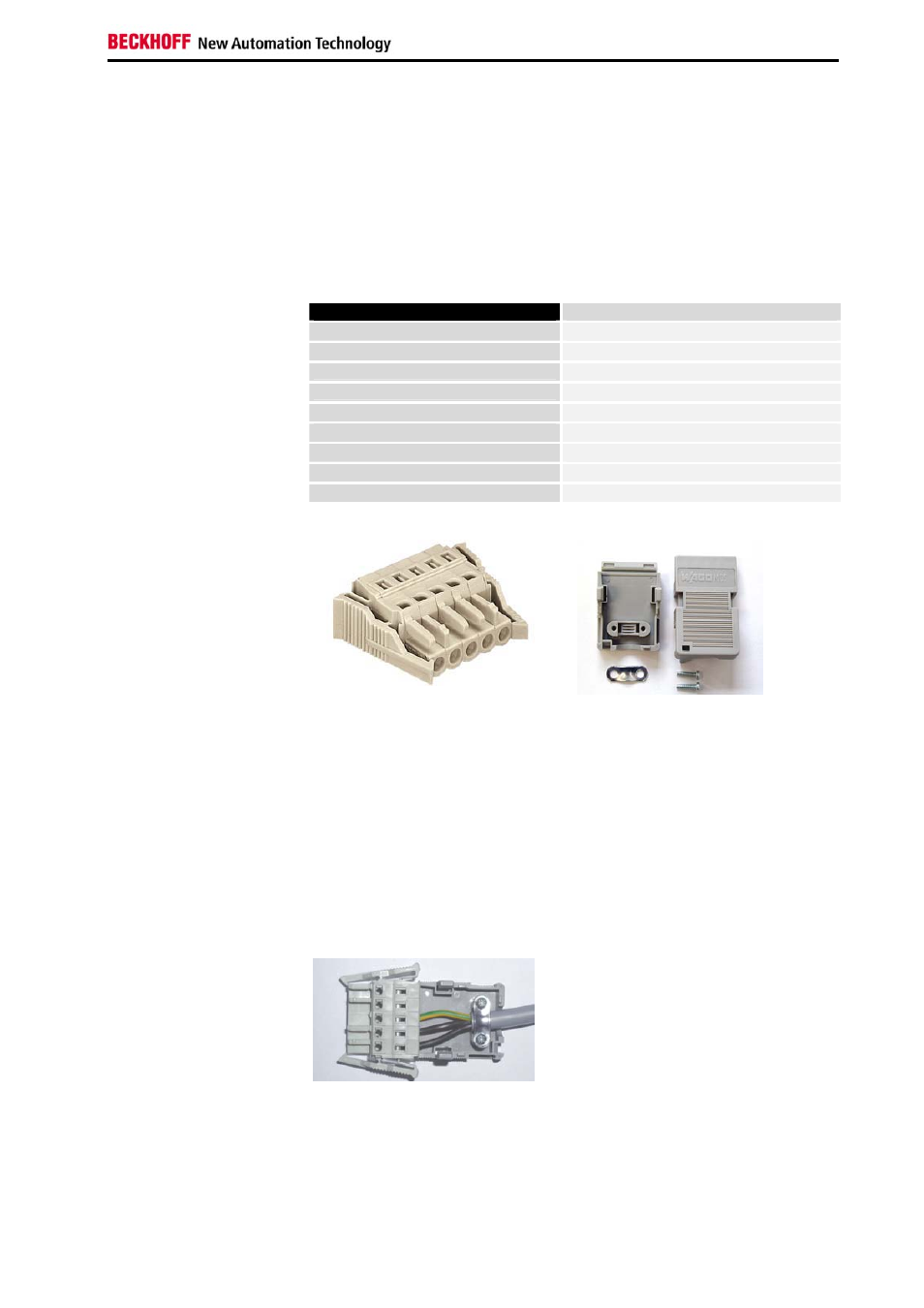

Montage des Stromversorgungskabels
Zur Montage des PC-Stromversorgungskabels wird eine 5-polige
Federsteckerleiste mit CAGE CLAMP Anschluss und Verriegelungsklinken
sowie ein anrastbares Zugentlastungsgehäuse mitgeliefert.
Federsteckerleiste passend
kodiert Diese Federsteckerleiste wird werksseitig, je nach Netzteilausstattung,
ebenfalls so kodiert, dass der zu montierende Stecker in die
Anschlussbuchse des Industrie-PCs passt.
Technische Daten Federsteckerleiste
Polzahl 5
Rastermaß 5 mm
Minimaler Leiterquerschnitt 1,5 mm²
Minimaler Leiterquerschnitt (AWG) 16
Bemessungsspannung (EN) 250 V
Bemessungsspannung (CSA) 300 V
Stromstärke (EN) 16 A
Stromstärke (CSA) 15 A
Abisolierlänge 8 bis 9 mm
Material zur
Steckermontage
Federsteckerleiste
Zugentlastungsgehäuse
Montage des Steckers am
Kabel So montieren Sie den Stecker am Kabel:
1. Isolieren Sie die Kabelenden ab. Beachten Sie dabei die
technischen Daten der Federsteckerleiste in der obigen Tabelle!
2. Stecken Sie die Leitung in die Halterungen durch einfaches
Eindrücken gemäß Pinbelegungsaufkleber.
3. Drücken Sie das Unterteil (Teil A) des Zugentlastungsgehäuses
auf die Oberseite der Federsteckleiste, bis es einrastet.
4. Bringen Sie die Zugentlastung des Zuführungskabels an, indem
Sie dieses mit der Kabelschelle (Teil C) und den
Befestigungsschrauben (Teil D) arretieren.
Anbringen der
Zugentlastung
Befestigen Sie das Oberteil (Teil B) des Zugentlastungsgehäuses, in dem
Sie es auf das Unterteil aufrasten.
A
B
C D
CP65xx 15
