Produktbeschreibung
Aufklappen des
Innenchassis

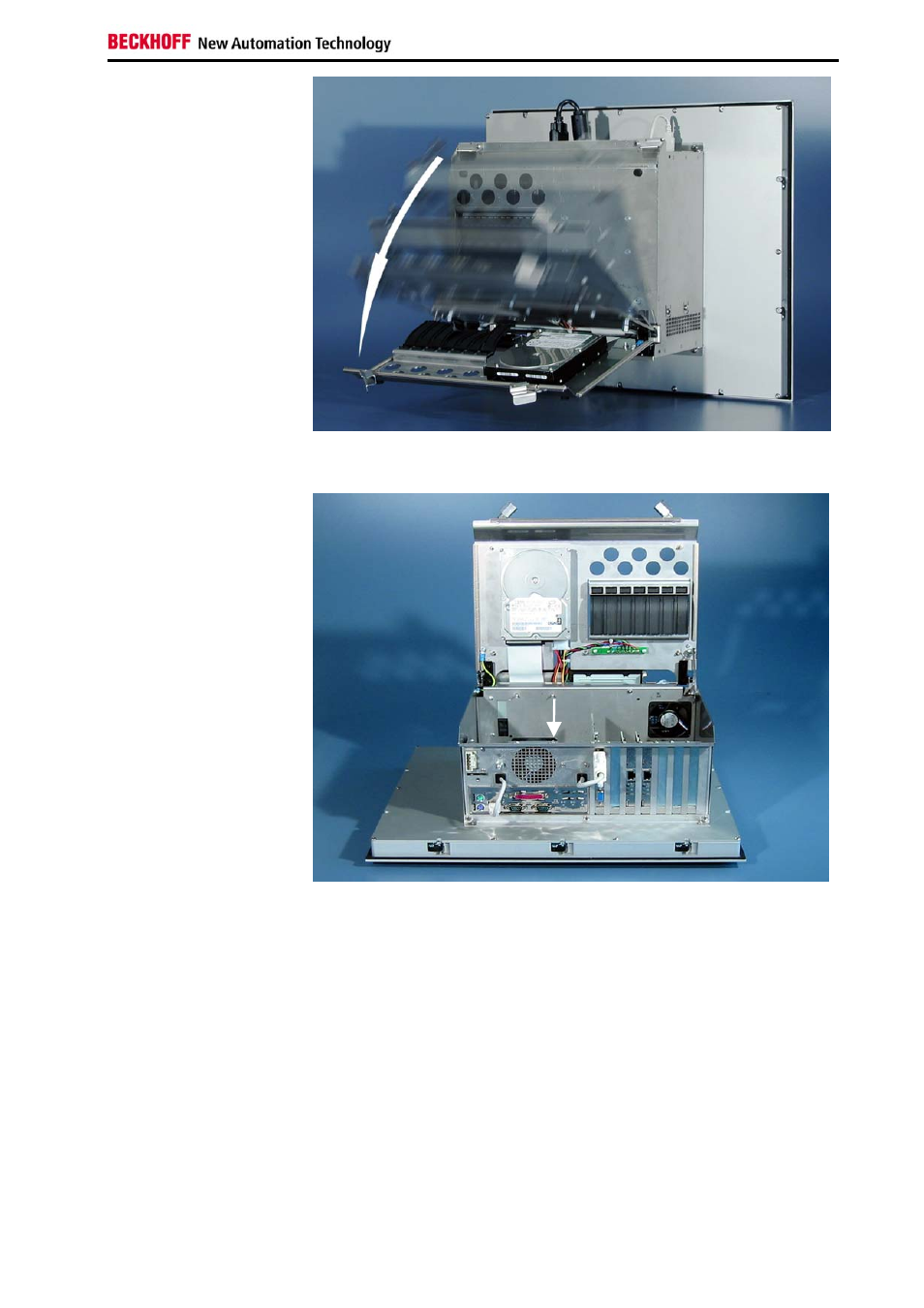

Das Chassis läßt sich nun nach hinten aufklappen und ermöglicht so den
Zugang zu Festplatte, Prozessor, Speicher und Steckkarten.
Ansicht des geöffneten PCs
Hinter dem aufgeklappten Innenchassis (1) mit der Festplatte (2) befindet
sich ein 7 Slot ATX Motherboard (3). Die Anschlüsse sind von außen
zugänglich (4).
1
2
3
4
CP65xx
7
