Produktbeschreibung
Produktbeschreibung
Bestimmungsgemäße Verwendung
Der Einbau-Panel-PC CP65xx ist für den Einbau in die Front von
Schaltschränken der Maschinen- und Anlagentechnik konzipiert.
Den Einbau-Panel-PC nicht
im Ex-Bereich einsetzen
Der Einbau-Panel-PC darf nicht im Ex-Bereich eingesetzt werden.
Aufbau

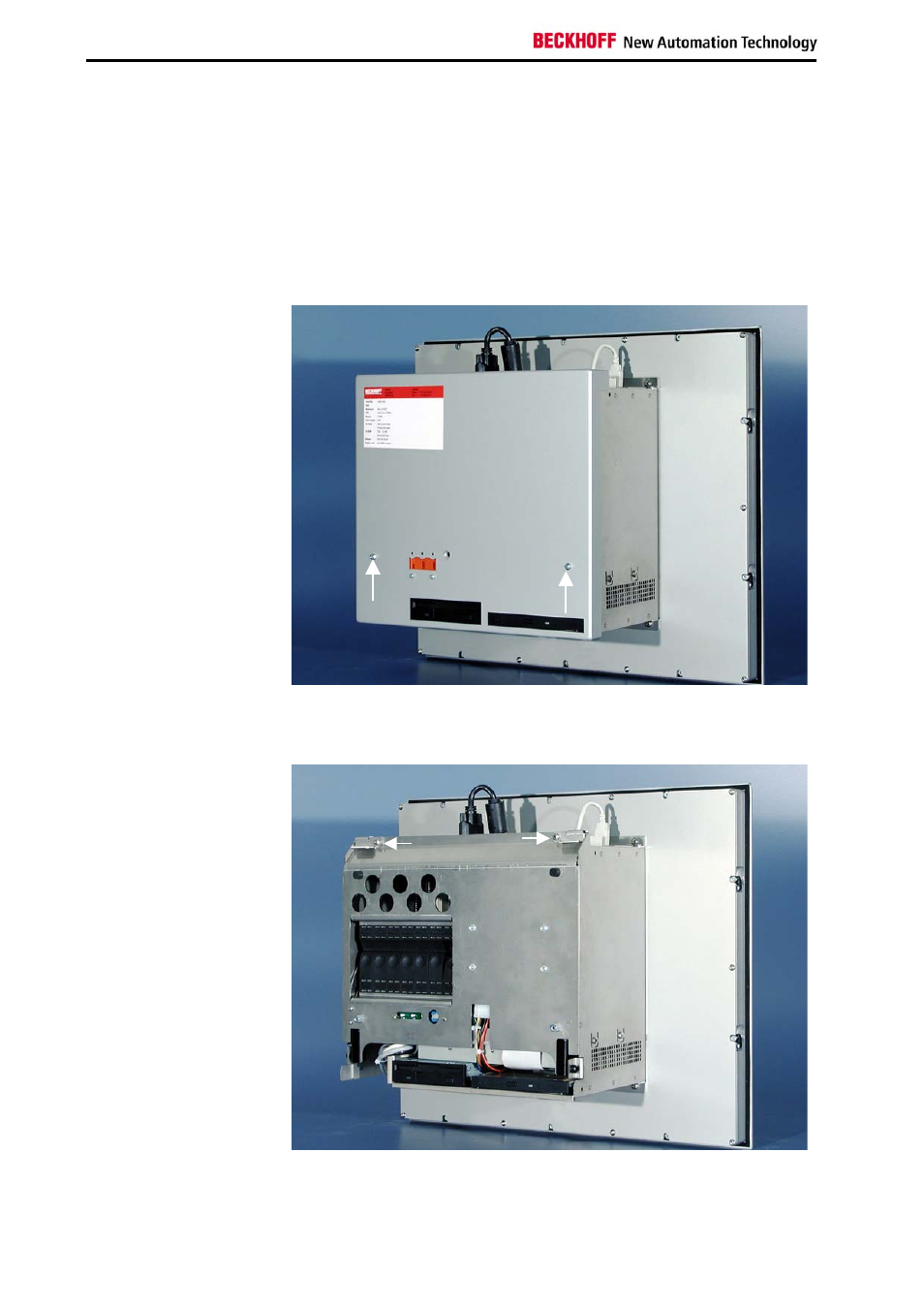

Rückansicht des CP65xx
Öffnen des Gehäuses
Um das PC-Gehäuse zu öffnen, entfernen Sie zunächst die zwei
Befestigungsschrauben des Deckels (siehe Foto oben) mit einem
Kreuzschlitz-Schraubendreher. Der Gehäusedeckel läßt sich dann
abnehmen.
Aufklappbares
Innenchassis
Entriegeln Sie die beiden Sicherungshebel (1) des aufklappbaren
Innenchassis (2).
1
1
2
6
CP65xx
