Installationsanleitung
Stromversorgung des Industrie-PCs
Netzteilausstattung
Der Industrie-PC ist entweder
• mit einem 100-240 V, 50-60 Hz Netzteil (Standard) oder
• mit einem 24 V
DC
Netzteil ausgestattet (optional kann in
Verbindung mit dem Akku-Pack C9900-U330 eine
Unterbrechungsfreie Stromversorgung (USV) aufgebaut werden).
Gefahr
Bei Verwendung anderer Akku-Packs besteht Explosionsgefahr!
Pinbelegung Anschlussstecker

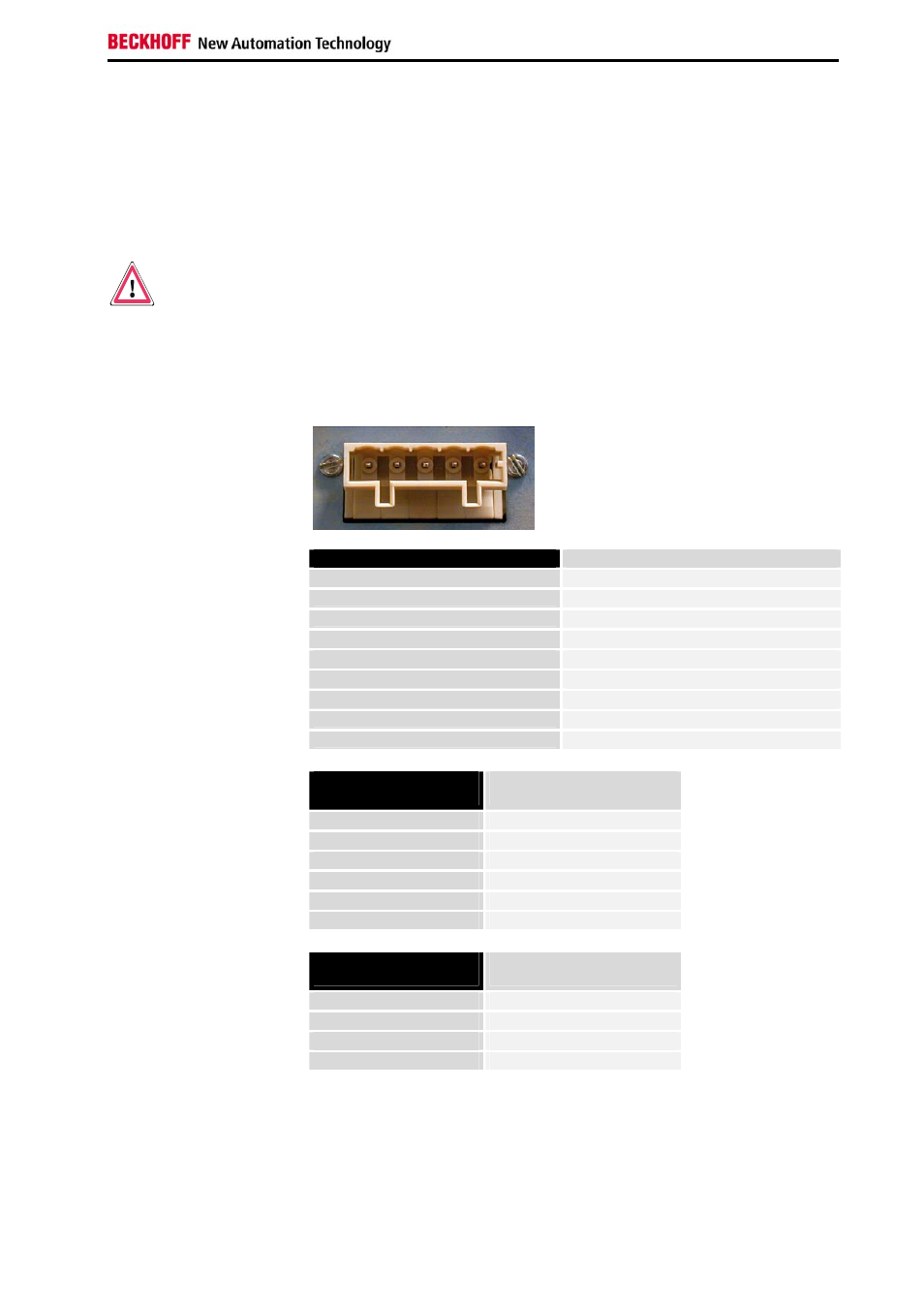

Für den Anschluss der Stromversorgung befindet sich am PC-Gehäuse die
auf dem Foto abgebildete 5-polige Stiftleiste mit CAGE CLAMP Anschluss
und Befestigungsflanschen.
Anschlussbuchse am PC-
Gehäuse
Technische Daten
Anschlussbuchse
Polzahl
5
Rastermaß
5 mm
Minimaler Leiterquerschnitt
1,5
mm²
Minimaler Leiterquerschnitt (AWG)
16
Bemessungsspannung (EN)
250 V
Bemessungsspannung (CSA)
300 V
Stromstärke EN [A]
12 A
Stromstärke CSA [A]
15 A
Abisolierlänge
8 bis 9 mm
Strombelastbarkeit
des 100-240 V Netzteils
Ausgangsspannungen
des 100-240 V Netzteils
Strombelastung
maximal
+3,3 V
14 A
+5 V stand by
1,5 A
+5 V
16 A
-5 V
0,2 A
+12 V
9 A
-12 V
0,7 A
Strombelastbarkeit
des 24 V Netzteils
Ausgangsspannungen
des 24 V Netzteils
Strombelastung
maximal
+5 V
25 A
-5 V
1 A
+12 V
10 A
-12 V
1,5 A
CP65xx
