Produktbeschreibung

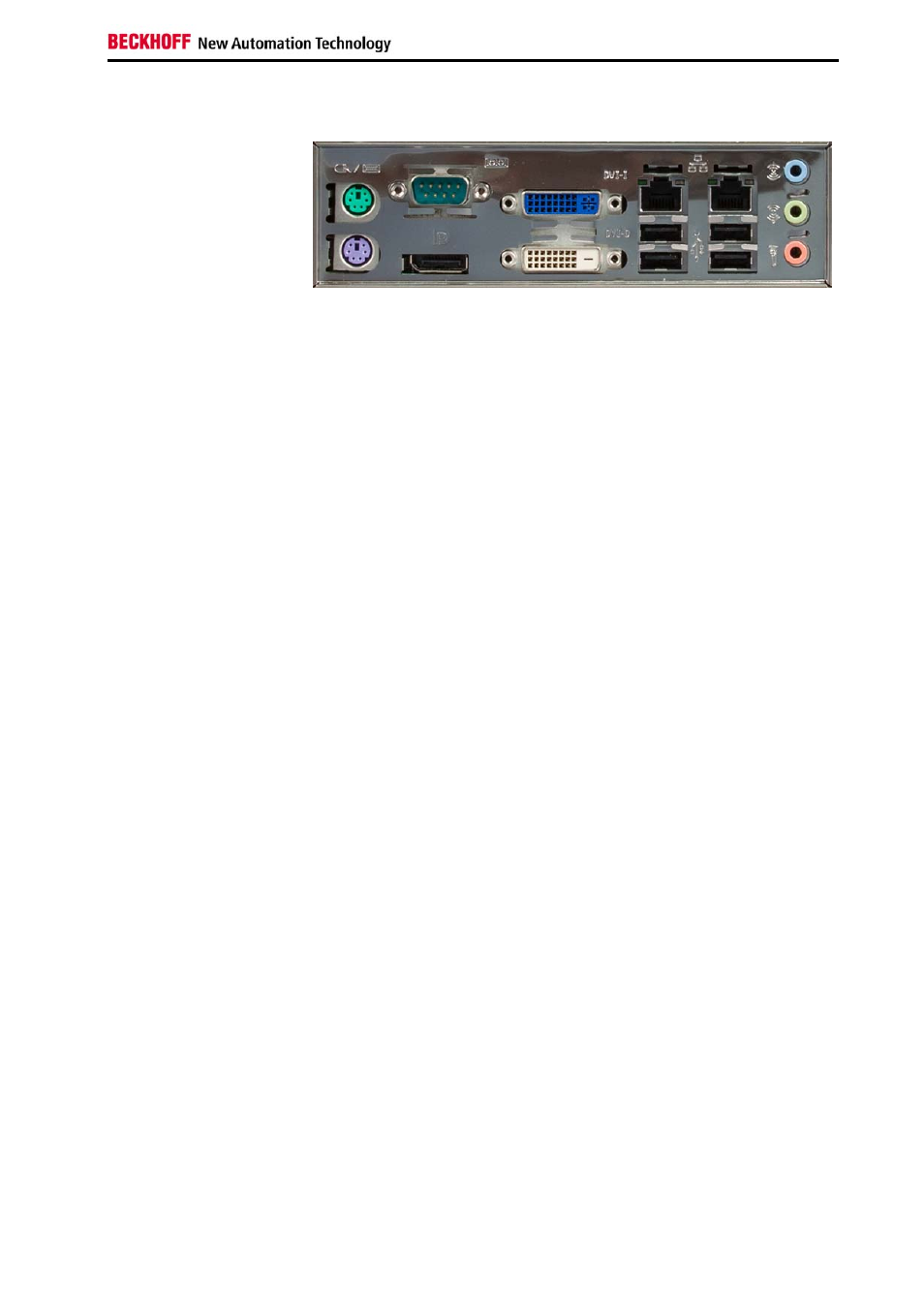

Schnittstellen ab CP65xx-0070
Schnittstellen des ATX-
Motherboards
PS/2-Anschlüsse
PS/2 Der obere PS/2-Anschluss (X104) ermöglicht die Nutzung einer PS/2-
Maus, an den unteren PS/2-Anschluss (X103) kann eine PC-Tastatur
angeschlossen werden.
Serielle Schnittstellen
RS 232
COM1 - COM2
Der Industrie-PC verfügt in der Grundausstattung über zwei serielle
Schnittstellen COM1 (X105) und COM2 vom Typ RS232, die auf jeweils
eine 9-polige SUB-D Stiftleiste geführt sind. Die Schnittstelle COM 2
befindet sich im oberen Teil der ersten Slotblende rechts neben der ATX-
Blende.
USB-Schnittstellen
USB1 – USB4 Die vier USB-Schnittstellen (X108 – X111) dienen dem Anschluss von
Peripheriegeräten mit USB 2.0-Anschluss.
Netzwerk-Anschlüsse
LAN1 Die RJ-45-Buchse (X112) ermöglicht den Anschluss des PCs an ein
10/100/1000BASE-T Netzwerk.
LAN2 Die RJ-45-Buchse (X113) ermöglicht den Anschluss des PCs an ein
10/100/1000BASE-T Netzwerk.
Sound-On-Board
Sound Der Industrie-PC verfügt über eine On-Board-Soundschnittstelle mit
folgenden Anschlussbuchsen:
Line In (X116), Line Out (X115) und Mikrofon-Eingang (X114).
DVI-I (Digital Visual Interface)
DVI-I out Der DVI Anschluss (X117) dient der Übertragung des Videosignals.
Unterstützt wird die DVI-I Norm.
DVI-D (Digital Visual Interface)
DVI-D out Der DVI Anschluss (X118) dient der Übertragung des Videosignals.
Unterstützt wird die DVI-D Norm.
DisplayPort
DisplayPort Der DisplayPort (X119) dient der Übertragung des Videosignals.
X116
X105
X104
X117
X115 X112 X113
X103
X118 X109 X111 X114
X119
X108 X110
