,1'8675,( (/(.7521,.

ÃÃÃÃÃÃÃÃÃÃÃÃÃ

Eiserstraße 5 / D-33415 Verl / Telefon 05246/963-0 / Telefax 05246/963-149

.DSLWHO

Innenaufbau

16

5Y^RQe9^TecdbYU@33" !"

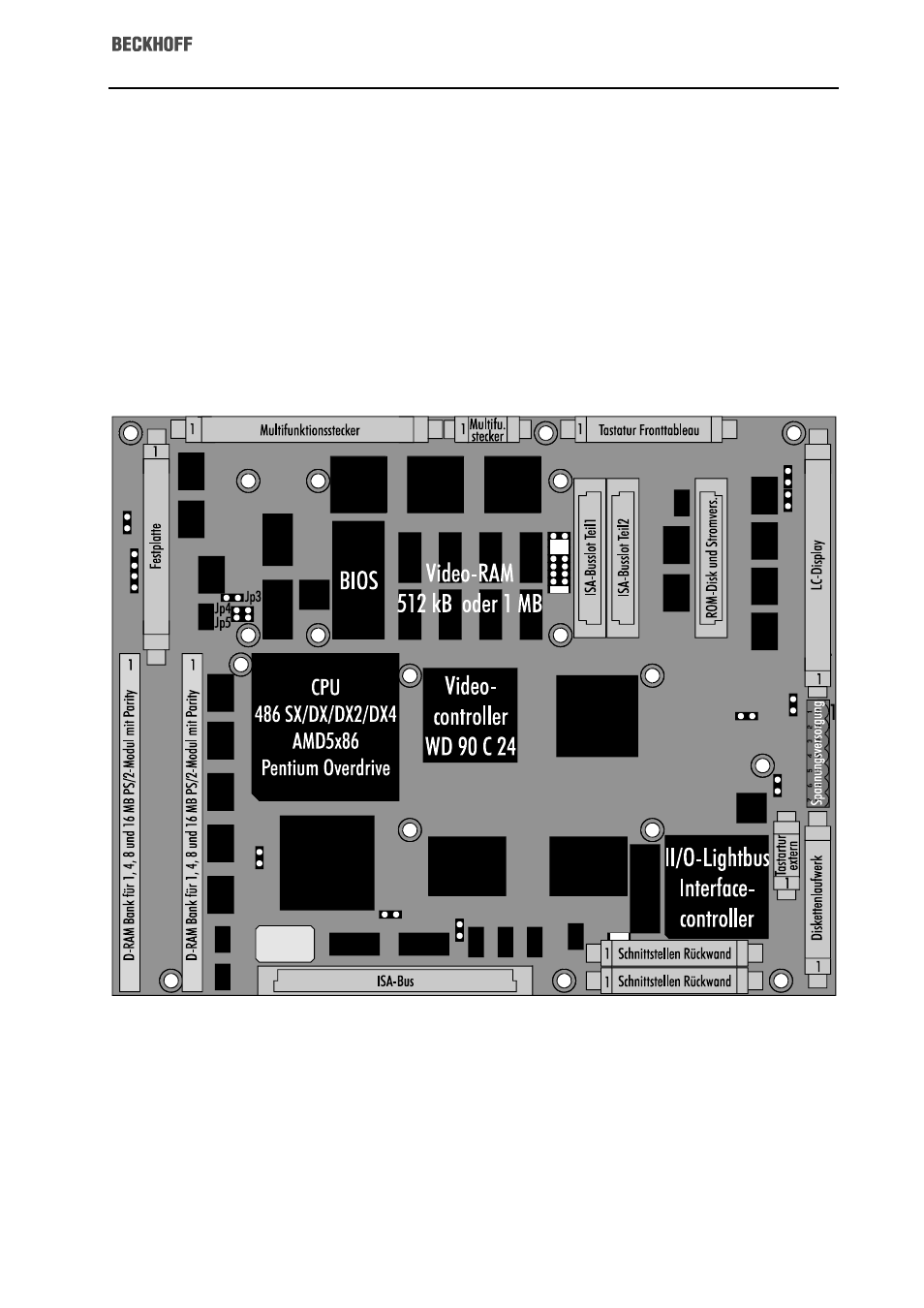

'DV 0DLQERDUG

Auf dem am Fronttableau befestigten Chassis befinden sich das Netzteil und
das Mainboard. Bei dem Mainboard handelt es sich um ein 486 ISA-Bus Board
mit diversen integrierten Komponenten:

- II/O-Lightbus Interface
- Floppy- und Festplattencontroller
- Serielle und parallele Schnittstellen
- Video Controller inklusive 512 kB oder 1 MB Video-RAM
- LCD Interface
- Tastaturumschaltung
- Interface für die Sondertasten auf dem Fronttableau
- 3 parallele Ein-/Ausgabe-Bausteine

0DLQERDUG DXVEDXHQ
6FKQLWWVWHOOHQEOHFK O|VHQ

6WHFNNDUWHQ XQG ,6$6ORW
3ODWLQH DXVEDXHQ

$QVFKOX‰NDEHO DE]LHKHQ
 0XWWHUQ O|VHQ

Zum Ausbau des Mainboards lösen Sie die vier Schrauben mit denen das
Schnittstellenblech am Chassis befestigt ist. Die Kabel sind lang genug, um das
Blech herüberzuklappen, und so an das Mainboard zu gelangen.
Eventuell eingebaute ISA-Bus Steckkarten müssen herausgenommen werden,
und auch die ISA-Slot Platine müssen Sie ausbauen. Diese ist mit zwei Schrau-
ben an der Chassisunterseite befestigt.
Die aufgesteckte Festplatten, oder ROM-Disk Platine kann auf dem Board ver-
bleiben.
Ziehen Sie dann alle Anschlußkabel heraus. Bei den Flachbandkabeln müssen
Sie dazu die Verriegelungen an den Steckbuchsen nach außen klappen. Das
Mainboard ist mit 8 Muttern am Chassis befestigt.
