5Y^RQe9^TecdbYU @33" !"
'DV 'LVNHWWHQODXIZHUN
/DXIZHUNVJHKlXVH |IIQHQ
Das 3½ Zoll Diskettenlaufwerk ist in einer Halterung unten an der Frontplatte
eingebaut. Öffnen Sie das Gehäuse, wie am Anfang dieses Kapitels beschrie-
ben. Nach Lösen der Anschlußkabel und der vier Kreuzschlitzschrauben auf
der Laufwerks-Unterseite können Sie das Diskettenlaufwerk aus der Halterung
ziehen.

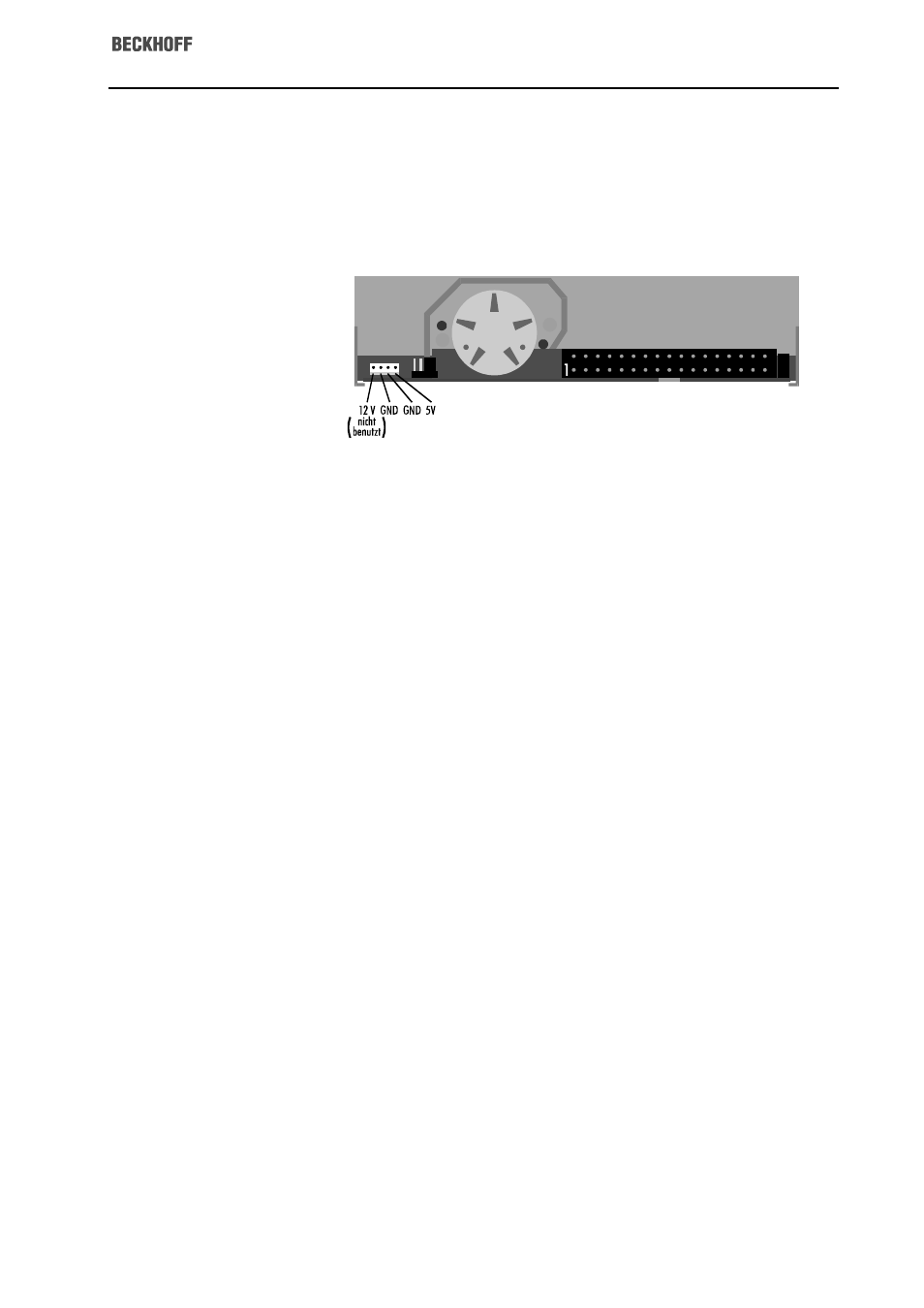

3ROXQJ GHV )ODFKEDQGNDEHOV
Der 34 polige Stecker des Flachbandkabels muß so auf die Steckleiste des
Diskettenlaufwerks gesteckt werden, daß die farbig markierte Ader des Kabels
mit Pin 1 der Stiftleiste verbunden ist. Pin 1 befindet sich auf der dem Strom-
versorgungsstecker zugewandten Seite.
Die Steckverbindungen sind genormt, so daß Sie jedes andere 3½ Zoll Disket-
tenlaufwerk anschließen können.
Wenn zuvor kein Diskettenlaufwerk eingebaut war, muß dieses im Setup ein-
getragen werden, wie es in Kapitel 4 beschrieben wurde. Wenn Sie das vor-
handene Diskettenlaufwerk ersatzlos ausbauen, müssen Sie es im Setup aus-
tragen
