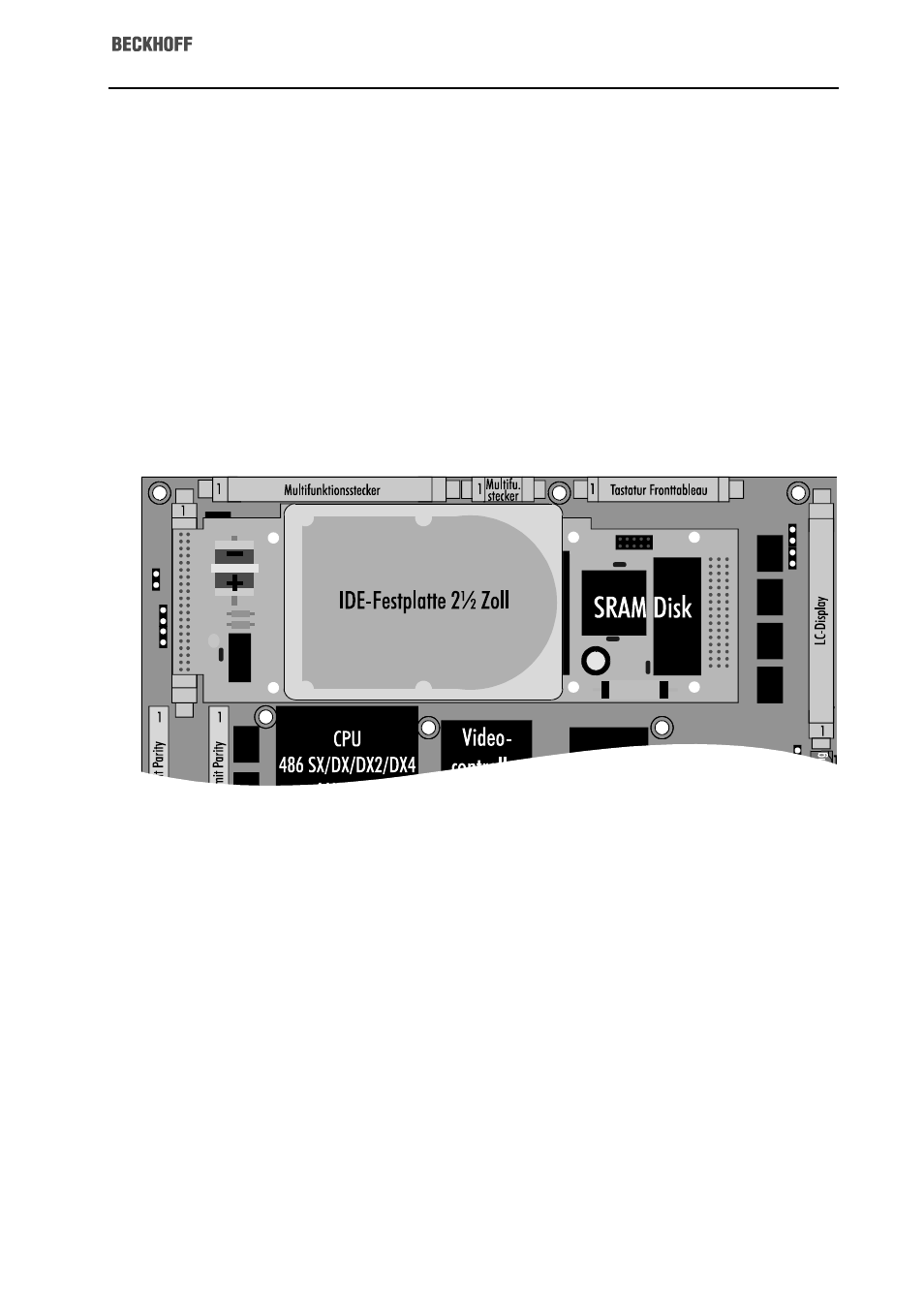

Der Industrie-PC C2012 ist mit einer 2½ Zoll Festplatte oder einer ROM-Disk
ausgestattet. Diese sind jeweils auf einer Platine untergebracht, die auf das
Mainboard gesteckt wird, wie es die folgenden Abbildungen zeigen.
Um diese Platine auszubauen, was auch dann erforderlich ist, wenn Sie die
Jumper zur Einstellung des Prozessors umstecken müssen, drücken Sie die vier
weißen Kunststoffhaken zurück und ziehen die Platine nach oben aus den
Steckverbindungen. Beim Ausbau der Festplattenplatine müssen Sie zuvor die
Verriegelung der 40 poligen Steckleiste lösen.
Mit den vier Schrauben auf der Unterseite der Platine lösen Sie die Fesplatte
und können diese seitwärts von der Steckleiste abziehen. Die Steckleiste ist
genormt, so daß Sie jede andere 2½ Zoll IDE Festplatte anschließen können.
Beachten Sie aber die für Industrie-PCs notwendige Wärme- und Stoßfestigkeit
der Platte.
Nach dem Wechseln einer Festplatte muß diese im Setup eingetragen werden,
wie es in Kapitel 4 beschrieben wurde.
65$0'LVN
 RGHU  N%\WH
7UHLEHU LQ &21),*6<6
'LH 'DWHQ DXI GHU 65$0
'LVN EOHLEHQ HUKDOWHQ
Die Festplattenplatine kann mit einer SRAM-Disk bestückt sein. Durch Einbin-
den eines Treibers in die CONFIG.SYS erhalten Sie ein sehr schnelles, zusätzli-
ches Laufwerk. Die SRAM-Disk kann 128 kByte oder 512 kByte groß sein.
Den Treiber finden Sie im Hauptverzeichnis der Festplatte. Folgende Zeile muß
in der CONFIG.SYS enthalten sein: DEVICE=C:\SRAM21.SYS 128
Dabei steht die Zahl 128 für die Größe 128 kByte. Bei 512 kByte großer SRAM-
Disk muß hier eine 512 eingesetzt werden. Die Größe der SRAM-Disk Ihres
Rechners ist auf dem Typenschild oben auf der Rückwand vermerkt.
Der Inhalt des Laufwerks bleibt auch bei ausgeschaltetem Rechner erhalten,
weil eine Lithium-Batterie auf der Platine die SRAM-Bausteine mit Spannung
versorgt. Die Batterie hält mehrere Jahre.
7\S GHU /LWKLXPEDWWHULH
Zum Austausch der Lithiumbatterie benötigen Sie einen Lötkolben. Achten Sie
beim Einbau der neuen Batterie auf die richtige Polung, wie im Bild oben.
Die Typenbezeichnung der Batterie lautet:
Maxell ER3S Lithiumbatterie 3,6 V RM25.4 ½AA
65$0'LVN QDFKUVWHQ Eine SRAM-Disk können Sie selbst nachrüsten. Bestellen Sie eine Festplatten-
platine C2002HDR ohne Festplatte aber mit SRAM-Disk in der gewünschten
Größe und schrauben Sie die Festplatte von der alten auf die neue Platine.
