,1'8675,( (/(.7521,.
ÃÃÃÃÃÃÃÃÃÃÃÃÃ Eiserstraße 5 / D-33415 Verl / Telefon 05246/963-0 / Telefax 05246/963-149
.DSLWHO  Innenaufbau 19
5Y^RQe9^TecdbYU @33" !"
:lUPHOHLWSDVWH
-XPSHU
Tragen Sie auf Prozessor und Kühlkörper Wärmeleitpaste auf und stecken Sie
den Kühlkörper mit Lüfter wieder in den Halterahmen.

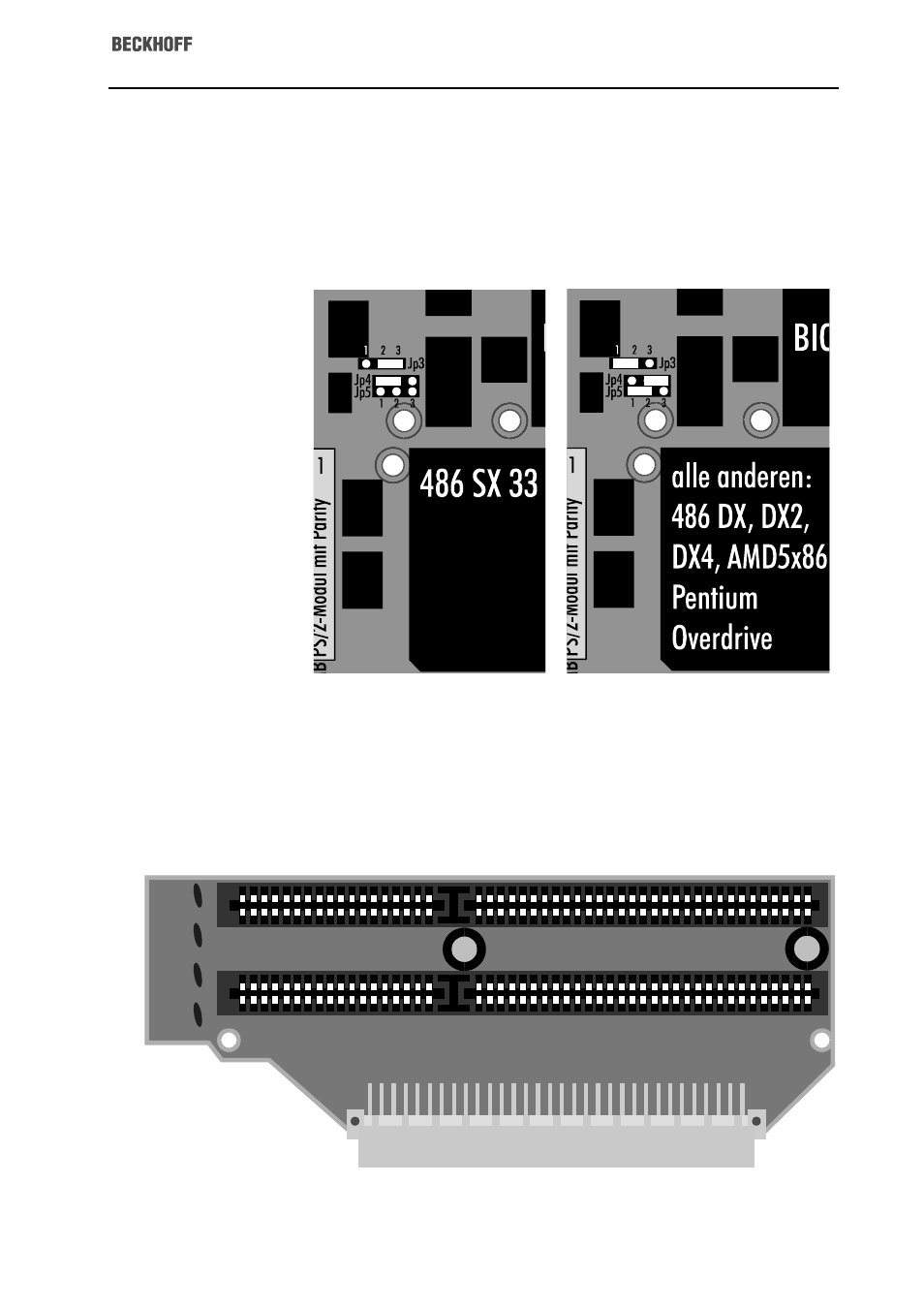

Sie müssen dem Rechner jetzt noch mitteilen, mit welchem Prozessor er nun
ausgestattet ist. Dazu dienen die Jumper 4, 5 und 6, die Sie, wie in der Abbil-
dung zu sehen, stecken müssen. Die Jumper befinden sich unter der Festplat-
ten- oder Flash-ROM-Platine. Wie diese auszubauen ist, erfahren Sie im näch-
sten Abschnitt. Verändern Sie keinen der anderen Jumper auf dem Board.
-XPSHUVWHOOXQJ IU  6;
XQG IU  '; '; ';
[ XQG 3HQWLXP 2YHUGULYH
,6$6ORWV HLQEDXHQ
Sofern Sie eigene Steckkarten in den Industrie-PC C2012 einbauen wollen,
müssen Sie die Rückwand des Gerätes öffnen, wie es zu Beginn des Kapitels
gezeigt wird. Der Rechner verfügt über ein oder zwei ISA-Slots, die sich auf
einer auf das Mainboard gesteckten Platine befinden. Das folgende Bild zeigt
die 2 Slot-Platine. Verschrauben Sie die Blende der eingesteckten Karte mit
dem Chassis.
