Innenaufbau
17
5Y^RQe9^TecdbYU @33" !"
)XQNWLRQVVFKHPD GHV 0DLQ
ERDUGV

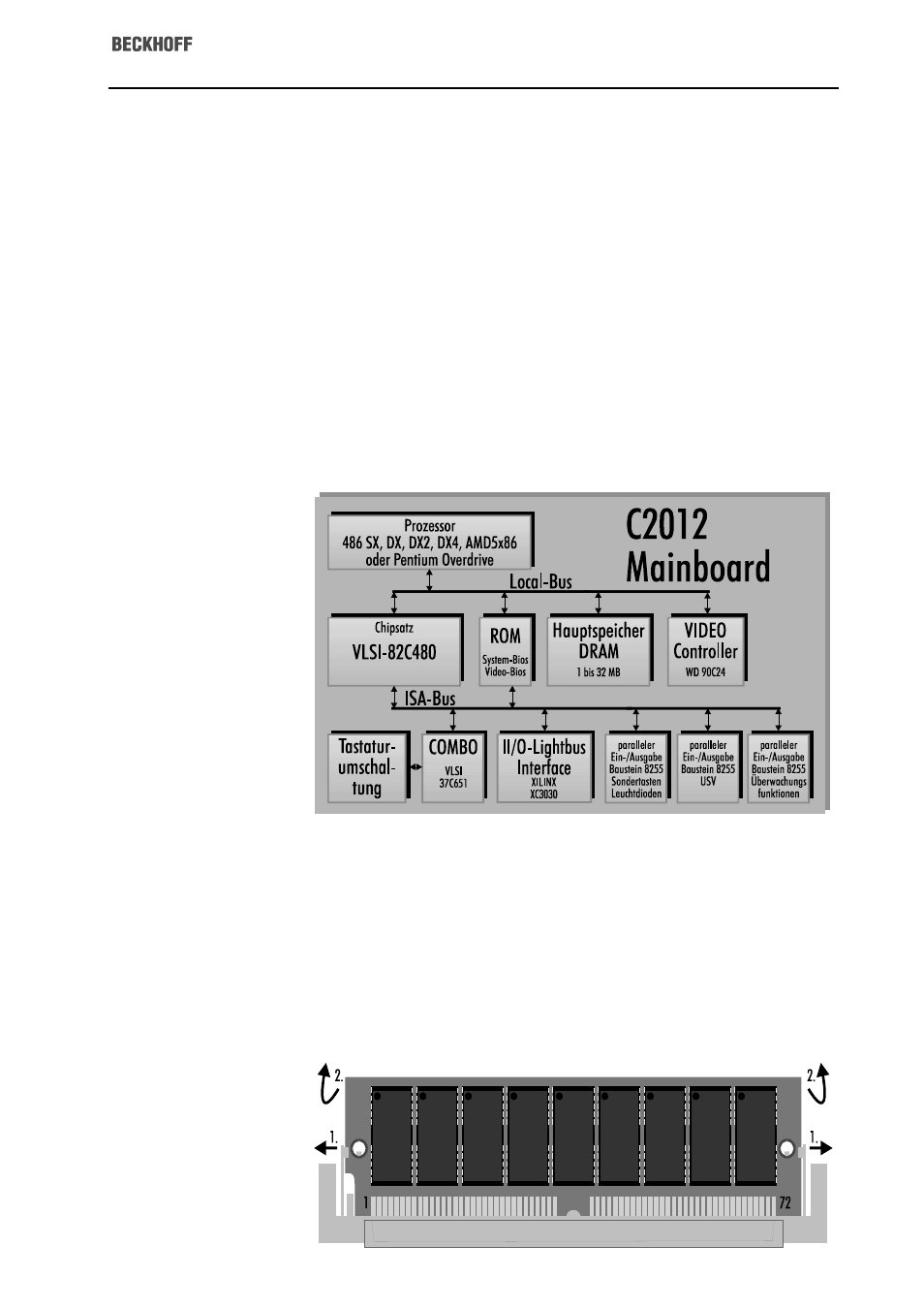

Wie das Schaubild unten zeigt, arbeitet das Mainboard des Industrie PCs
C2012 mit 2 Bussen. Der Prozessorbus verbindet den Prozessor mit dem
Hauptspeicher, dem Video-Controller und dem ROM, welches das System-
und das Video-BIOS in einem Baustein enthält. Über den VLSI-Chipsatz kom-
muniziert der Prozessorbus mit dem ISA-Bus und allen dort angeschlossenen
Komponenten:
- Das II/O-Lightbus Interface mit dem XILINX Prozessor XC3030
- Einen Combi-Controller-Baustein VLSI 37C651 „COMBO“ mit Floppy- und
Festplattencontroller, einer seriellen und zwei parallelen Schnittstellen, sowie
der Tastaturumschaltung zwischen Fronttableau und externer Tastatur
- Video Controller inklusive 512 kB Video-RAM bei TFT-Displays oder mit 1 MB
für Dual-Scan-Displays
- Ein paralleler Ein-/Ausgabe-Baustein für die Sondertasten des Fronttableaus
- Ein paralleler Ein-/Ausgabe-Baustein zur Ansteuerung der USV
- Ein paralleler Ein-/Ausgabe-Baustein für Überwachungsfunktionen
- Nachträglich eingebaute ISA-Bus Steckkarten wie z.B. eine Netzwerkarte
'DV %ORFNVFKDOWELOG GHV
& 0DLQERDUGV
6SHLFKHU DXIUVWHQ
360RGXOH
RGHU 0%
PLW 3DULW\%LW
5HLKHQIROJH EHOLHELJ
MHGH .RPELQDWLRQ P|JOLFK
PD[ PP KRKH 0RGXOH
Auf dem Mainboard befinden sich zwei Steckplätze für PS/2-SIMM-Module,
die jeweils 1, 4, 8 oder 16 MB Module aufnehmen können. Diese müssen über
Parity-Bits verfügen, also 9 Bits für ein Byte zur Verfügung stellen. Die beiden
Steckplätze können in beliebiger Reihenfolge bestückt werden, wobei jede
Kombination der genannten Module möglich ist.
Aus räumlichen Gründen dürfen die Module nicht höher als 30 mm sein.
Zum Ausbau eines vorhandenen SIMM-Moduls drücken Sie die Haltelaschen
rechts und links wie im Bild unter 1. gezeigt nach außen, und ziehen Sie das
Modul soweit vor, bis die in den Bohrungen steckenden Haken es freigeben.
(QWQHKPHQ HLQHV 6,00
0RGXOV
