,1'8675,( (/(.7521,.
ÃÃÃÃÃÃÃÃÃÃÃÃÃ Eiserstraße 5 / D-33415 Verl / Telefon 05246/963-0 / Telefax 05246/963-149
.DSLWHO  Innenaufbau 21
5Y^RQe9^TecdbYU @33" !"

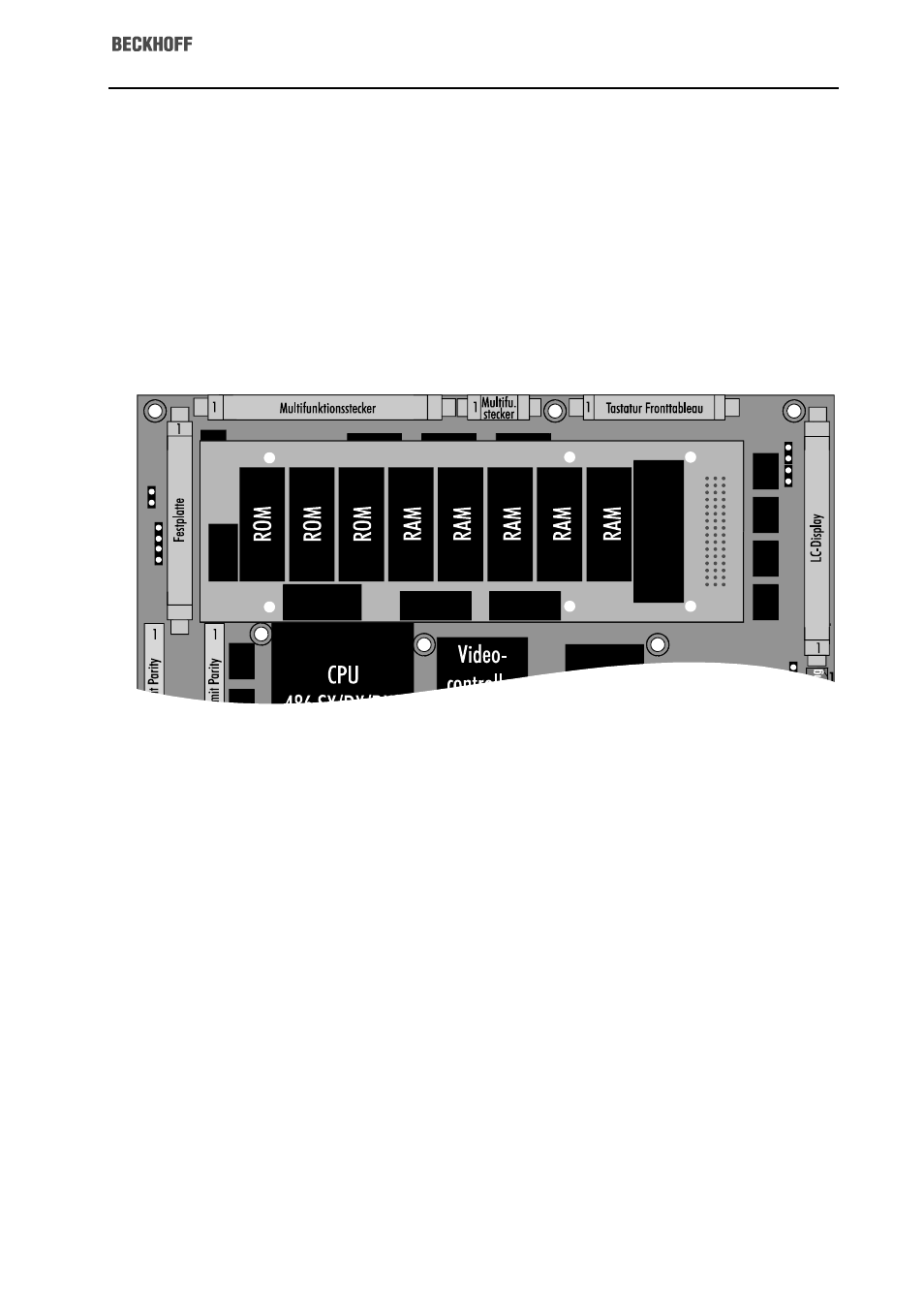

520'LVN
Die ROM-Disk beinhaltet 1,5 MB ROM und zwischen 640 kB und 2,5 MB
CMOS-RAM, dessen Inhalt auch bei ausgeschaltetem Rechner erhalten bleibt,
weil eine Lithium-Batterie auf der ROM-Disk-Platine die RAM-Bausteine mit der
notwendigen Spannung versorgt.
7\S GHU /LWKLXPEDWWHULH
Zum Austausch der Lithiumbatterie benötigen Sie einen Lötkolben. Achten Sie
beim Einbau der neuen Batterie auf die richtige Polung.
Die Typenbezeichnung der Batterie lautet:
Maxell ER3S Lithiumbatterie 3,6 V RM25.4 ½AA
Wie Sie für die ROM-Disk EPROMs mit eigenen Daten programmieren können,
erfahren Sie im Kapitel 6 „Programmierung“
Falls Sie nachträglich die ROM-Disk durch eine Festplatte ersetzen möchten,
sollten Sie auch das Datenkabel des Diskettenlaufwerks tauschen, damit dieses
zu Laufwerk A wird. Sonst ist es nicht möglich, von Diskette zu booten.
Ändern Sie nach dem Umbau auch die Daten im Setup. Setzen Sie „Drive A“
auf „1.44M, 3½ in.“, „Drive B“ auf „None“ und tragen Sie die Festplatte als
„Disk 0“ ein, wie es im Kapitel Setup beschrieben wurde.
5|KUHQ GHU /&'+LQWHUJUXQGEHOHXFKWXQJ ZHFKVHOQ
Nur TFT-Displays Die Leuchtstoffröhren eines TFT-Displays können einzeln getauscht werden.
*HKlXVH |IIQHQ
&KDVVLV KRFKNODSSHQ
- Öffnen Sie das Gehäuse, wie oben beschrieben, und lösen Sie die 4
Schrauben, mit denen das Chassis am Frottableau befestigt ist. Nachdem
Sie das Flachbandkabel des LC-Displays am Mainboard gelöst haben, kön-
nen Sie das Chassis so weit herumklappen, daß Sie an das LC-Display ge-
langen. Wenn Sie mehr Platz benötigen, können Sie noch weitere Kabel
lösen.
 6FKUDXEHQ O|VHQ
%OHFK DEQHKPHQ
$QVFKOX‰VWHFNHU DE]LHKHQ
5|KUH WDXVFKHQ
- Am oberen und unteren Rand des TFT-Displays ist jeweils ein Blech ange-
bracht, unter dem sich je eine Leuchtstoffröhre befindet.
- Jedes Blech ist mit drei Kreuzschlitzschrauben befestigt, die in der Zeich-
nung auf der folgenden Seite mit Pfeilen markiert sind. Lösen Sie die
Schrauben und nehmen Sie das Blech heraus. Sehen Sie sich an, wie das
Blech in die Kante des Displays eingehakt ist.
- Lösen Sie den Stecker über den die Leuchtstoffröhre angeschlossen ist, und
tauschen Sie die Röhre mitsamt Anschlußleitung und Stecker aus.
