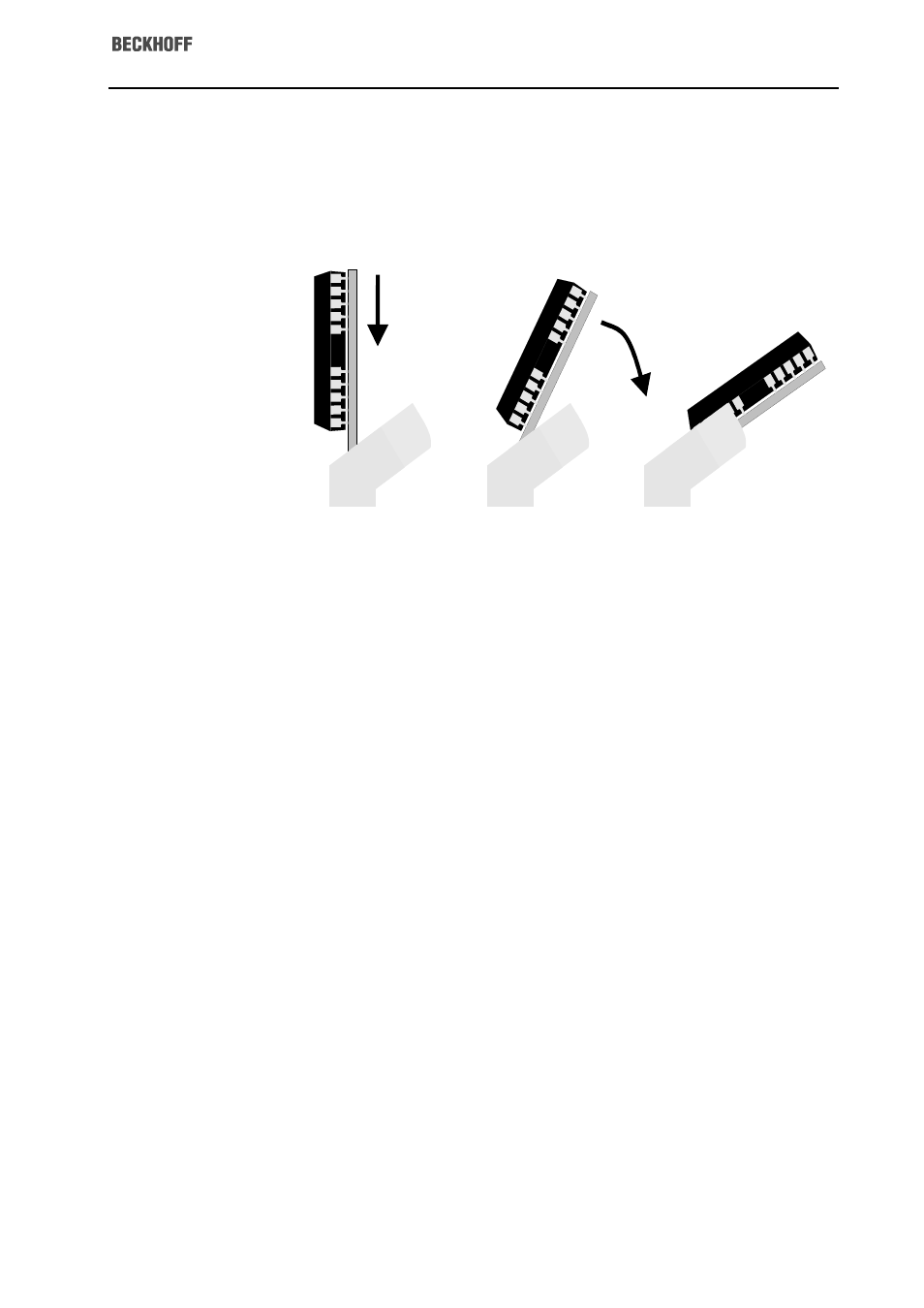

PS2-SIMM-Module lassen sich nur in einer Ausrichtung in den Slot einsetzen.
Stecken Sie das Modul mit den Kontaktflächen nach unten senkrecht in den
Slot und neigen Sie es dann soweit nach hinten, bis die Haltelaschen an den
Seiten einrasten. Anhand der von hinten in die Bohrungen greifenden Haken
können Sie den richtigen Sitz des Moduls prüfen. Die Größe des vorhandenen
Speichers erkennt das System beim Einschalten selbstständig.
(LQVHW]HQ HLQHV 6,00
0RGXOV
3UR]HVVRU ZHFKVHOQ
 9 3UR]HVVRUHQ EHQ|WLJHQ
HLQHQ =ZLVFKHQVRFNHO PLW
6SDQQXQJVZDQGOHU
(LQ 3HQWLXP 2YHUGULYH NDQQ
QLFKW YRP .XQGHQ QDFKJHU
VWHW ZHUGHQ
0DLQERDUG DXVEDXHQ
$XI HLQHP HEHQHQ 7LVFK
DEOHJHQ
/IWHU PLW .KON|USHU DE
QHKPHQ
3UR]HVVRU KHUDXV]LHKHQ
/IWHUUDKPHQ XQWHUOHJHQ
PDUNLHUWH (FNHQ EHUHLQDQ
GHU
Auf dem Board können verschiedene Prozessoren eingesetzt werden:
486 SX 33 MHz, 486 DX 33 MHz, 486 DX2 66 MHz, 486 DX4 100 MHz,
AMD 5x86 133 MHz oder Pentium Overdrive.
Prozessoren mit 3,3 V Betriebsspannung wie 486 DX4 100 MHz, AMD 5x86
133 MHz und manche 486 DX2 66 MHz benötigen einen Zwischensockel mit
Spannungswandler. Ein 3,3 V Prozessor der direkt in den Sockel des Main-
boards gesteckt wird, liegt an einer Spannung von 5 V und wird dadurch zer-
stört.
Einen Pentium Overdrive können Sie nicht selbst nachrüsten. Genauso können
Sie einen Pentium Overdrive Prozessor nicht gegen einen anderen Prozessor
aus der oben aufgeführten Liste austauschen. Schicken Sie den Rechner gege-
benenfalls an uns zurück.
Zum Wechseln des Prozessors bauen Sie zunächst das Mainboard aus, wie es
am Anfang dieses Kapitels beschrieben wurde. Durch den zum Einsetzen eines
neuen Prozessors erforderlichen Druck kann das Mainboard sehr leicht be-
schädigt werden. Legen Sie das Board beim Einsetzen des Prozessors auf einen
ebenen Tisch.
Entfernen Sie dann den Lüfter mitsamt des darunter befindlichen Kühlkörpers
aus dem Halterahmen des Prozessors. 486 SX und DX 33 MHz werden ohne
Lüfter betrieben. Ziehen Sie den Prozessor heraus ohne ihn zu verkanten. Ver-
wenden Sie einen stumpfen Schraubendreher als Hebel, den Sie abwechselnd
an allen Seiten anlegen.
Legen Sie den Lüfterhalterahmen unter den neuen Prozessor.
Die Ecke des Prozessors an der sich Pin 1 befindet ist gekennzeichnnet. Ebenso
finden Sie am inneren Rand des Prozessorsockels eine markierte Ecke. Stecken
Sie den Prozessor so in den Sockel, daß die makierten Ecken übereinanderlie-
gen. Achten Sie darauf, daß der Prozessor mittig auf dem Sockel sitzt, und
daß das Board auf einer harten, ebenen Unterlage liegt.
