Anschlüsse
6
5Y^RQe9^TecdbYU @33" !"
$QVFKOVVH
6WURPYHUVRUJXQJ
9

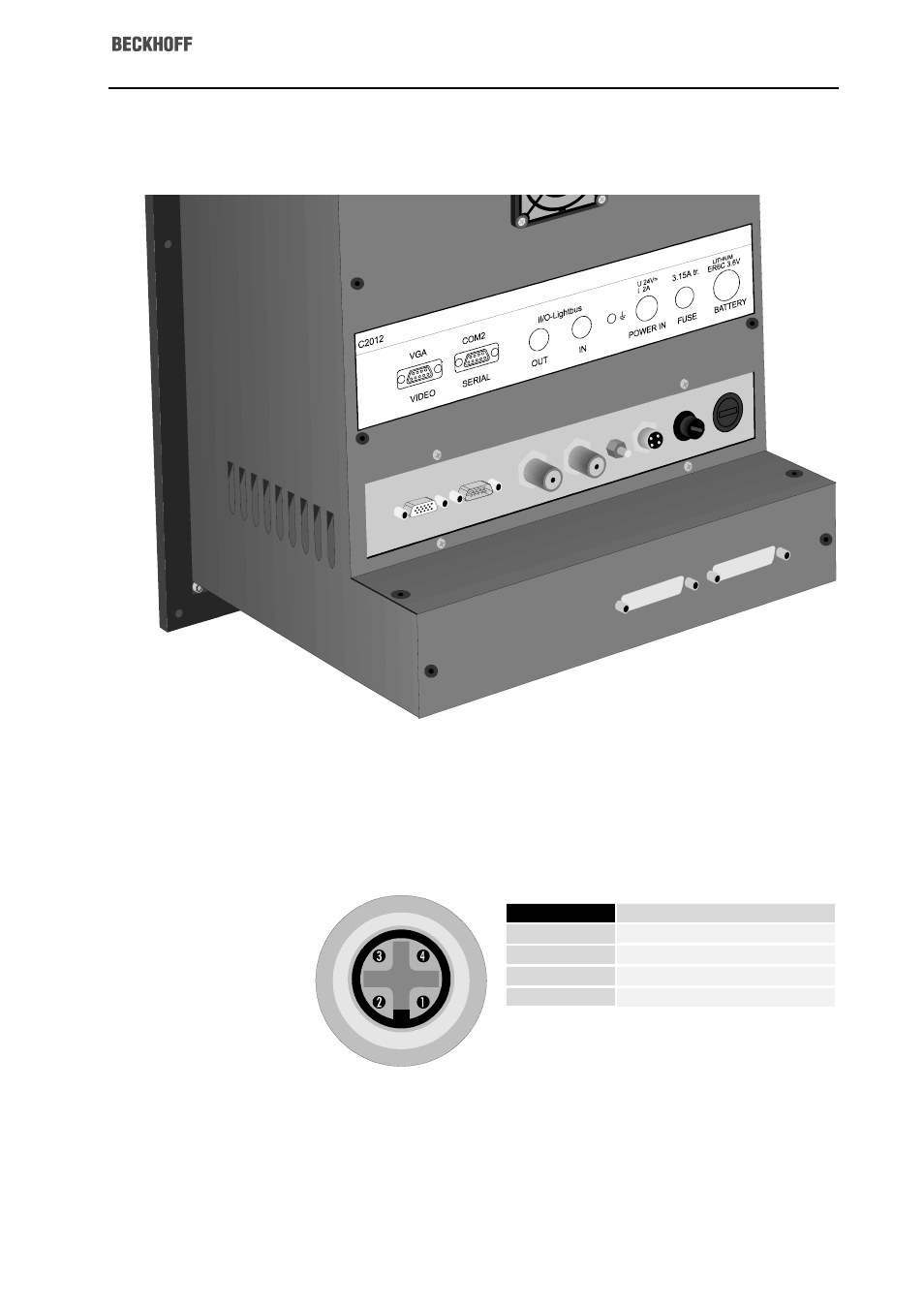

Sofern der Industrie-PC mit einer unterbrechungsfreien Stromversorgung aus-
gestattet ist, wird über den vierpoligen BINDER-Stecker neben der Versor-
gungsspannung von 24 V auch der NiCad-Akku angeschlossen. Die Abbildung
zeigt die Steckseite des erforderlichen BINDER-Steckers vom
Typ 99 0430 30 04.
/LWKLXP %DWWHULH
%$77(5<
Ganz rechts auf der Gehäuserückseite befinden sich hinter einer schwarzen
Verschraubung die Lithiumbatterie. Diese versorgt das BIOS des Mainboards
mit Spannung solange der Rechner ausgeschaltet ist. Ohne Batterie gehen die
Einstellungen zur Rechnerkonfiguration im Setup verloren. Wenn die Batterie-
spannung unter 3,2 V fällt, muß die Batterie getauscht werden. Verwenden
Sie Lithiumbatterien vom Typ ER6C 3,6 V. Stellen Sie anschließend die Setup-
Einstellungen wieder her, wie es im Kapitel 4 „Setup“ beschrieben wird.
3LQ 1XPPHU
)XQNWLRQ
Stromversorgung +24 V
Akku +
Stromversorgung Masse
Akku -
